2286211-3

产品分类: NFC/RFID芯片
厂牌: TE CONNECTIVITY
产品描述: Contact ST Cable Mount T/R
供应商型号: UA-2286211-3
供应商: 海外现货
标准整包数: 5000
TE CONNECTIVITY NFC/RFID芯片 2286211-3

2286211-3概述


    产品简介

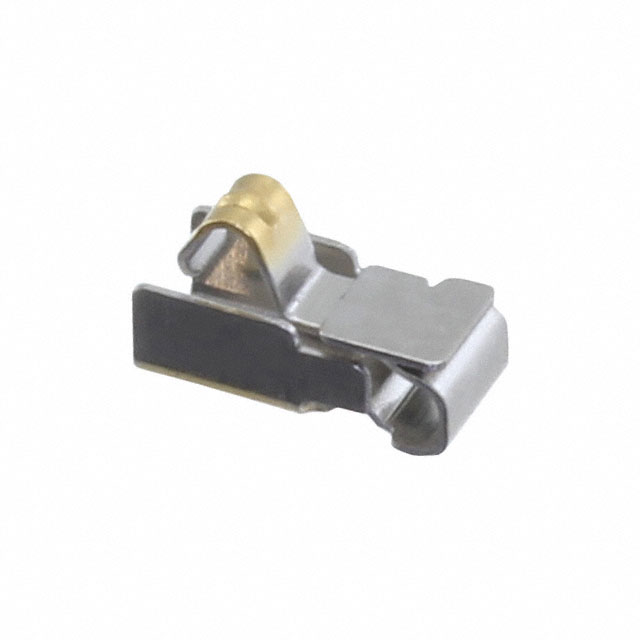

    2286211-3 Preloaded - C-Clip PCB Spring Contact
    2286211-3 是一款侧向保护的预加载式弹簧接触器,适用于印刷电路板(PCB)连接。它主要用于板对板连接系统,提供可靠且稳定的电气连接。其主要功能是为信号电路提供稳定接触点,同时保证在复杂环境中具有良好的机械和电气性能。这种类型的接触器广泛应用于计算机、通信设备、工业控制设备等领域。

    技术参数


    - 产品长度:4 mm [0.157 in]
    - 未压缩高度:2.4 mm [0.094 in]
    - 宽度:1.7 mm [0.067 in]
    - 侧向保护:是
    - 可扩展性:否
    - 工作温度范围:-40°C 至 85°C [-40°F 至 185°F]
    - 额定电流:5.5 A
    - 接触材料:
    - 接触基材:铜合金
    - 接触镀层材料:镍
    - 点接触镀层材料:金
    - PCB 接触端子镀层材料:金

    产品特点和优势


    1. 侧向保护设计:该接触器具有侧向保护功能,能够有效防止接触器在安装过程中受损,提高其在恶劣环境中的可靠性。
    2. 高电流承载能力:最大额定电流为5.5 A,适用于需要高电流承载能力的应用场合。
    3. 长期稳定性:采用铜合金作为接触基材,并采用金镀层,确保长期使用后的电气性能稳定。
    4. 环保认证:符合欧盟RoHS、ELV及REACH标准,且不含卤素,适合用于环保要求高的应用场景。

    应用案例和使用建议


    应用案例:
    - 本产品常用于计算机主板上的CPU插座连接,确保稳定的信号传输。
    - 在工业控制设备中,例如自动化生产线中的传感器接口连接,以确保可靠的电气连接。
    - 在通信设备中,例如基站天线接口,确保稳定的信号传输。
    使用建议:
    - 安装时需注意侧向保护设计,避免接触器受力弯曲。
    - 定期检查接触器的电气性能,确保长期稳定的使用。
    - 在高温环境下使用时,需注意散热,避免过热影响电气性能。

    兼容性和支持


    - 兼容性:本产品可与其他同类TE Connectors的产品配套使用,例如TRA4503P和2016167-1等。
    - 技术支持:如需支持,请联系 +1 800 522 6752。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装时无法正确插入 | 检查插头和插座是否有损坏,重新调整位置 |
    | 接触不良导致信号不稳定 | 检查接触点是否有氧化,清洁接触面 |
    | 工作温度过高 | 检查散热措施,确保散热良好 |

    总结和推荐


    2286211-3 预加载式弹簧接触器以其侧向保护设计、高电流承载能力和环保特性,在多个行业中表现出色。其稳定的工作性能和高可靠性使其成为众多应用场景的理想选择。强烈推荐在高可靠性要求的应用场景中使用此产品。如果有任何疑问或需要技术支持,请随时联系制造商。

2286211-3参数

参数
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
工作模式 -
长*宽*高 4mm*1.7mm*2.4mm
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

2286211-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2286211-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY NFC/RFID芯片 TE CONNECTIVITY 2286211-3 2286211-3数据手册

2286211-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
