4-1609114-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 标准性能三相电源线滤波器
供应商型号: Q-4-1609114-9
供应商: 期货订购
标准整包数: 10

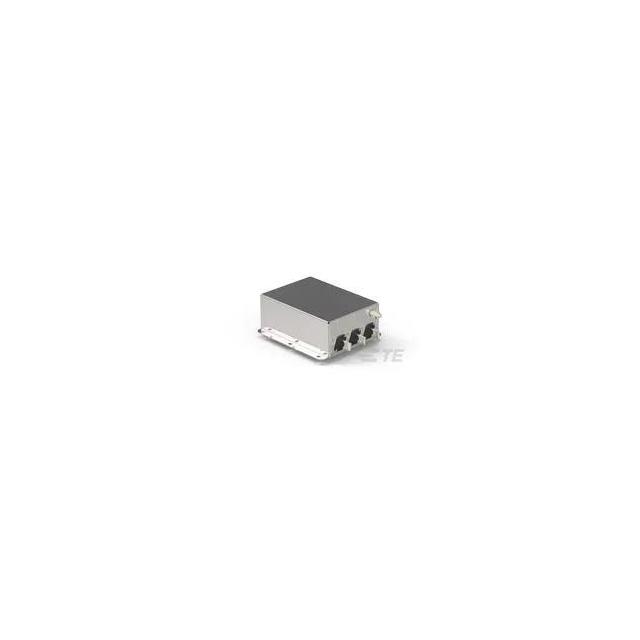

TE CONNECTIVITY EMI滤波器 4-1609114-9

4-1609114-9概述

    CORCOM APH & APS系列高电流滤波器

    产品简介


    CORCOM APH & APS系列是TE Connectivity公司推出的一款专为高电流应用设计的三相电源线滤波器。这些滤波器主要用于替代能源逆变器和电机驱动行业,通过提供标准和高性能的应用型号来满足不同需求。产品采用紧凑型轻量设计,并配有抗腐蚀接线端子,适用于各种严苛环境。

    技术参数


    - 额定电压:520 VAC(520 V模型);690 VAC(690 V模型)
    - 额定频率:50 - 60 Hz
    - 额定电流:250 A至1600 A
    - 最大泄漏电流:222 mA(@ 277 V,50 Hz);330 mA(@ 400 V,50 Hz)
    - 耐压测试(一分钟):线到地:2200 VDC(520 V模型);2640 VDC(690 V模型);线到线:2160 VDC(520 V模型);2520 VDC(690 V模型)
    - 泄漏电流:标准模型:6 mA(520 V模型);10 mA(690 V模型)

    产品特点和优势


    - 轻量化设计:易于安装,减少额外支撑结构的需求。
    - 紧凑尺寸:适合有限空间的安装环境。
    - 高电流应用:最大可支持1600 A的电流。
    - 多种电压配置:520 VAC和690 VAC两种版本可选。
    - 抗腐蚀接线端子:适合恶劣环境下的使用。
    - 安装灵活:可通过法兰安装适应各种配置需求。
    - 可靠性高:采用坚固的接线端子设计,减少现场服务需求。

    应用案例和使用建议


    - 电机驱动:适合工业自动化设备中的电机驱动应用。
    - 替代能源:应用于太阳能逆变器和其他新能源设备。
    - CNC机器:适合精度要求高的数控机床应用。
    使用建议:
    - 在安装时应注意确保良好的接地连接,以避免泄漏电流对系统造成影响。
    - 根据具体应用选择合适的电压等级和电流范围。
    - 定期检查接线端子的连接情况,确保电气接触良好。

    兼容性和支持


    - 兼容性:可与其他标准的电力设备兼容。
    - 支持和服务:TE Connectivity提供全球范围内的技术支持和售后服务。例如,您可以联系美国的免费电话1-800-522-6752获取帮助。

    常见问题与解决方案


    - 问题1:安装后发现泄漏电流超出正常范围。
    - 解决方案:检查接地连接是否可靠,确认没有漏电路径。
    - 问题2:在高温环境下使用时,发现滤波器过热。
    - 解决方案:确保安装位置通风良好,必要时可以考虑增加散热措施。
    - 问题3:滤波器在某些负载下无法正常工作。
    - 解决方案:确认负载电流不超过滤波器的额定值,调整负载配置。

    总结和推荐


    CORCOM APH & APS系列高电流滤波器是一款具有高可靠性的产品,适用于各种严苛的工业环境。其轻量化设计和紧凑尺寸使其成为替代能源逆变器和电机驱动系统中的理想选择。鉴于其在高电流应用中的卓越表现和广泛的适用范围,我们强烈推荐这一系列滤波器用于相关应用场景。

4-1609114-9参数

参数
额定电流 250A
截止频率 -
中心频率 -
滤波器阶数 -
电路技术 -
电阻 -
电感值 -
ESD保护 -
电容值 3.1μF
通道数 -
额定电压-DC -
长*宽*高 210mm(长度)*288mm(高度)
安装方式 法兰安装
零件状态 在售
包装方式 盒装

4-1609114-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1609114-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 4-1609114-9 4-1609114-9数据手册

4-1609114-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6085.6263
100+ ¥ 5981.5985
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 60856.26
