9-520336-2

厂牌: TE CONNECTIVITY
产品描述: Flag Terminal 18-22AWG Brass Black RCP 16.14mm Tin T/R
供应商型号: 9-520336-2
供应商: 云汉优选
标准整包数: 2200
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 9-520336-2

9-520336-2概述


    产品简介

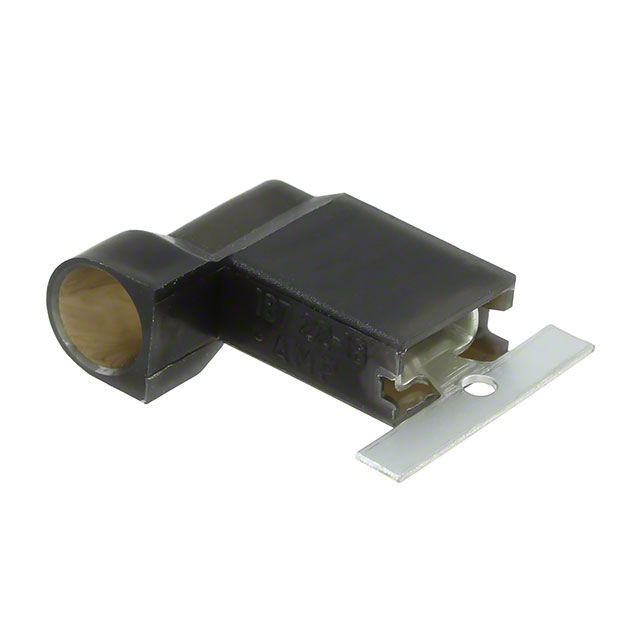

    本文将详细介绍一款TE Connectivity公司的超快型187系列插口型快速断开端子(型号:9-520336-2)。这款电子元器件主要用于线缆与导线的快速连接,适用于各种电气系统中。它特别适合于工业自动化、汽车电子、家用电器等领域,具有优良的机械性能和电气性能。

    技术参数


    - 电线尺寸: 22至18 AWG(0.32至0.82 mm²)
    - 端子材料厚度: 0.41 mm(0.016 in)
    - 绝缘材料: 尼龙
    - 接触基材: 黄铜
    - 端子电镀材料: 锡
    - 接合点宽度: 4.75 mm(0.187 in)
    - 接合点厚度: 0.81 mm(0.032 in)
    - 耐电压: 600 V
    - 工作温度范围: -40°C至110°C(-40°F至230°F)
    - 端子长度: 13.08 mm(0.515 in)
    - 与绝缘体的兼容直径范围: 4.19 mm(0.165 in)
    - 兼容的电缆类型: 分立导线
    - 包装数量: 2200个
    - 包装方式: 条/卷
    - 巴尔颜色: 黑色
    - 标准认证: UL,符合欧盟RoHS指令2011/65/EU、ELV指令2000/53/EC,符合中国RoHS 2标准。

    产品特点和优势


    这款插口型快速断开端子采用了黄铜材料制成的接触基材,并采用锡电镀处理以增加耐用性和抗腐蚀能力。它的低插入力设计使得安装过程更为简便,而单次连接能力则保证了稳定的电气性能。同时,尼龙材料的绝缘体使得该产品能够在较宽的工作温度范围内稳定运行。此外,黑色的巴尔颜色和2200个的大包装数量使其适用于大规模生产和安装项目,从而显著降低了生产成本。

    应用案例和使用建议


    该款插口型快速断开端子常用于工业控制柜、电机驱动装置、汽车内部线路连接等多个场景。在这些应用中,它们能够有效地实现导线与电器设备之间的可靠连接。为了进一步提高其可靠性,建议在安装过程中保持接头的清洁和干燥,并定期进行检查以确保连接的稳固性和电气性能。

    兼容性和支持


    这款产品与TE公司其他系列产品高度兼容,例如“超快型187”系列的其他组件。此外,TE公司还提供了全面的技术支持和维护服务,以确保客户在使用过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 安装过程中端子变形或损坏。
    - 解决方案: 确保在安装时正确使用合适的工具,并避免过度弯曲或施加过大的压力。
    2. 问题: 连接不稳定或接触不良。
    - 解决方案: 检查接头是否有灰尘或其他污染物,并确保正确的清洁和紧固过程。
    3. 问题: 长时间使用后出现性能下降。
    - 解决方案: 定期检查连接状态,并考虑重新连接以确保持续的良好性能。

    总结和推荐


    综上所述,这款TE Connectivity公司的超快型187系列插口型快速断开端子具有卓越的电气和机械性能,能够广泛应用于各类电气系统。凭借其出色的兼容性、便捷的安装过程和可靠的产品支持,我们强烈推荐这款产品用于需要高可靠性连接的应用场合。如果您有任何疑问或需要进一步的技术支持,请联系TE公司的客服团队。

9-520336-2参数

参数
长*宽*高 16.14mm(长度)*13.08mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

9-520336-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-520336-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 9-520336-2 9-520336-2数据手册

9-520336-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
