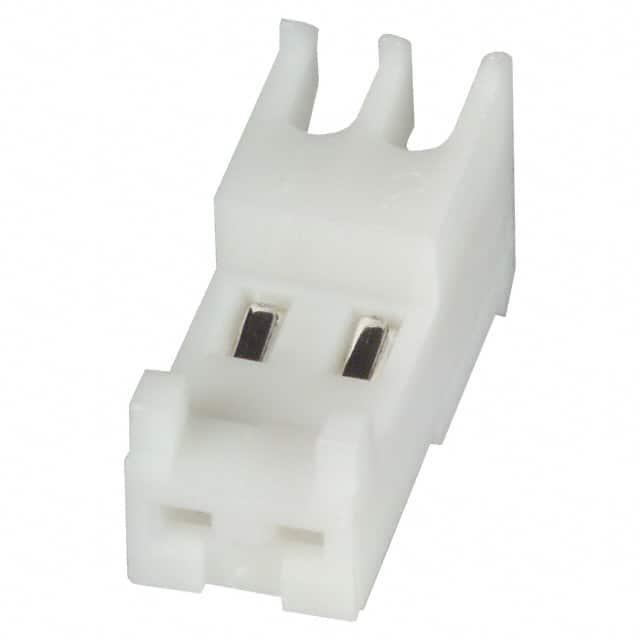

3-644563-2

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: 3-644563-2
供应商: Master
标准整包数: 11
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-644563-2

3-644563-2概述

    电子元器件产品技术手册:3-644563-2 接收器组件

    1. 产品简介


    3-644563-2 型号是一款标准矩形连接器,主要用于线对板的连接。该接收器组件设计用于具有配对对齐(Mating Alignment)功能的场合,确保精确且稳定的连接。此外,它通过使用Mating Retention Mechanism(MRM)来增强连接器的耐用性和可靠性。

    2. 技术参数


    - 额定电压: 250 VAC
    - 接触电流: 最大 5 A
    - 电线尺寸: 0.2 mm²
    - 外壳材料: 尼龙
    - 颜色: 白色
    - 工作温度范围: -55°C 至 105°C
    - 接触镀层材料: 镍下层镀锡
    - 绝缘穿刺式端接: IDC
    - 针数: 2
    - 行数: 1
    - 安装方式: 电缆自由悬挂式
    - 包装数量: 500 个

    3. 产品特点和优势


    3-644563-2 型号的主要特点是其独特的配对对准机制(Polarization)和配对保持机制(Mating Retention)。这些功能确保了即使在苛刻的工作环境下,连接器也能保持稳定的连接状态。此外,尼龙材料的使用使得该组件具有良好的耐温性和机械强度,同时降低了制造成本,使其在市场上具有较高的性价比。

    4. 应用案例和使用建议


    这款连接器组件广泛应用于各种电子设备中,例如家用电器、工业控制设备和通信系统。在实际使用中,建议将该连接器用于需要高可靠性的电路应用中,如信号传输线路。由于其出色的机械和电气性能,可以有效减少故障率,延长设备的使用寿命。
    使用建议:
    - 在连接之前,请确保所有连接部分干净无损,避免灰尘和其他污染物影响连接质量。
    - 定期检查连接器的状态,确保其始终处于良好的工作状态。
    - 在可能的情况下,使用配套工具进行装配,以确保最佳效果。

    5. 兼容性和支持


    该产品与多种电线类型兼容,特别是适合多股绞合线。此外,制造商提供了详细的技术文档和支持服务,用户可以通过拨打 +1 800 522 6752 获取帮助。

    6. 常见问题与解决方案


    - 问题: 连接不牢固。
    - 解决办法: 检查插头和插座是否正确对准,并确认是否有足够的插入力。

    - 问题: 电气连接不良。
    - 解决办法: 确认电线是否正确安装,并检查是否有腐蚀或其他损坏。

    - 问题: 温度范围问题。
    - 解决办法: 确保使用环境在规定的温度范围内操作。

    7. 总结和推荐


    综上所述,3-644563-2型接收器组件以其卓越的电气和机械性能,适用于多种应用场景,尤其是在需要高可靠性连接的地方。考虑到其合理的价格和广泛的兼容性,强烈推荐将其用于需要高性能连接器的电子设备中。
    如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

3-644563-2参数

参数
间距 2.54mm
排数 1
触头镀层厚度 2.03μm
颜色 白色
针脚数 2pin
触头镀层
线规 24 AWG
类型 Locking Ramp,Receptacle
电缆端接 IDC
长*宽*高 5.08mm(长度)*13.21mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3-644563-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-644563-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-644563-2 3-644563-2数据手册

3-644563-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1604 ¥ 1.3588
500+ $ 0.1345 ¥ 1.1184
2500+ $ 0.1339 ¥ 1.1129
5000+ $ 0.1295 ¥ 1.0764
7500+ $ 0.1289 ¥ 1.0712
25000+ $ 0.1277 ¥ 1.0454
50000+ $ 0.1269 ¥ 1.0393
100000+ $ 0.1269 ¥ 1.0393
库存: 11
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.35
