8-34855-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-12AWG Copper Yellow 33.71mm Tin Loose
供应商型号: 8-34855-2
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 8-34855-2

8-34855-2概述

    #

    产品简介

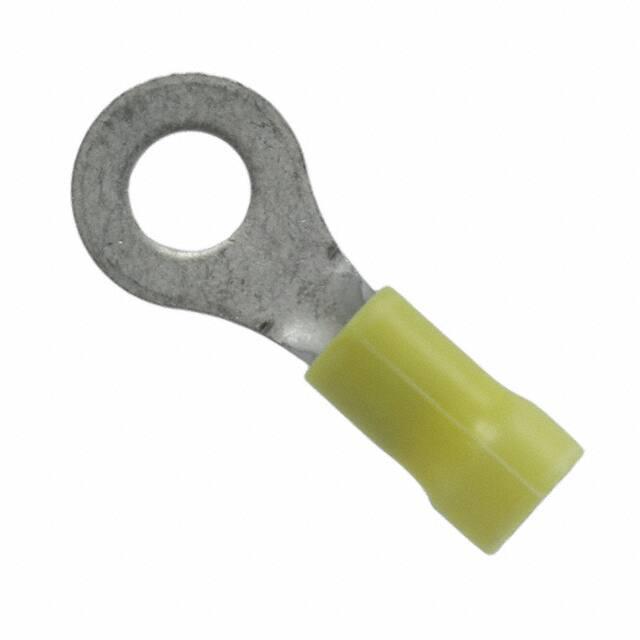

    本产品是一款8-34855-2型号的封闭式环舌端子,专为12至10 AWG电线设计,适用于1/4英寸或M6螺栓尺寸。此端子采用直型闭合筒形结构,并采用镀锡处理,配备PLASTI-GRIP。该端子主要用于需要高可靠性的电气连接场合,广泛应用于电力、机械制造、汽车电子等行业。
    #

    技术参数


    - 型号: 8-34855-2
    - 电线尺寸范围: 5180 – 13100 CMA
    - 螺栓直径: 6.35 mm (0.25 in)
    - 舌片厚度: 0.99 mm (0.039 in)
    - 端子长度: 33.71 mm (1.33 in)
    - 绝缘层直径范围: 3.81 – 6.35 mm (0.15 – 0.25 in)
    - 电压等级: 600 V
    - 重量: 2.288 g
    - 兼容螺栓尺寸: 1/4 英寸,M6
    - 适用温度范围: -40°C 至 +105°C(-40°F 至 +221°F)
    - 包装数量: 50个
    - 包装方式: 散装件
    #

    产品特点和优势


    8-34855-2端子具有以下独特功能和优势:
    - 直型闭合筒形结构:能够提供更强的机械连接力,提高连接可靠性。
    - 镀锡处理:增加耐腐蚀性,确保长期稳定的电性能。
    - PLASTI-GRIP设计:确保更佳的电线固定效果,减少因震动引起的松动风险。
    - 高温稳定性:能在较宽的工作温度范围内保持稳定性能,适合严苛环境下的应用。
    - 600V电压等级:适应于多种高压电气系统的连接需求。
    - 认证合规:符合多项环保和安全标准,如RoHS、ELV等,满足现代电子设备对环保的要求。
    #

    应用案例和使用建议


    该端子广泛应用于各类电气连接系统,特别是在电力、汽车、机械设备等行业的关键连接部位。例如,在电动汽车的高压电池系统中,这些端子可用于确保电池组之间以及电池组与外部接口之间的安全可靠的电气连接。
    使用建议:
    1. 环境选择:确保使用环境温度在规定范围内,避免高温或低温导致的材料性能下降。
    2. 安装规范:严格按照制造商提供的安装指南进行安装,避免过度压紧导致损坏。
    3. 定期检查:定期对电气连接点进行检查,及时更换磨损严重的端子以保证系统运行安全。
    #

    兼容性和支持


    8-34855-2型号的端子与1/4英寸和M6规格的螺栓完全兼容,可广泛应用于不同品牌和型号的设备。TE公司为用户提供全面的技术支持和售后服务,包括热线电话(+1 800 522 6752)和技术文档下载等,确保用户能够顺利使用该产品。
    #

    常见问题与解决方案


    1. 问题:安装过程中发现端子无法稳固固定。
    - 解决办法:检查绝缘层直径是否在指定范围内,确保正确安装。如果问题仍然存在,请联系技术支持获取进一步指导。
    2. 问题:产品表面出现异常氧化。
    - 解决办法:检查存储环境是否符合要求,如遇此情况请联系销售代表了解是否有库存良好的产品可供替换。
    3. 问题:连接处出现过热现象。
    - 解决办法:检查电线规格是否符合产品要求,确保接头没有松动。如有需要,可使用万用表检测电阻,排查故障原因。
    #

    总结和推荐


    8-34855-2型号的封闭式环舌端子凭借其独特的技术和广泛应用,成为市场上一款极具竞争力的产品。它具备高可靠性、良好的机械强度和优良的电气性能,特别适合在高压和高温环境下使用。强烈推荐此产品给需要高效、稳定电气连接的应用场合。无论是电力行业、汽车制造还是机械设备等领域,这款端子都是您不可多得的理想选择。

8-34855-2参数

参数
长*宽*高 33.71mm*13.49mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-34855-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-34855-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 8-34855-2 8-34855-2数据手册
