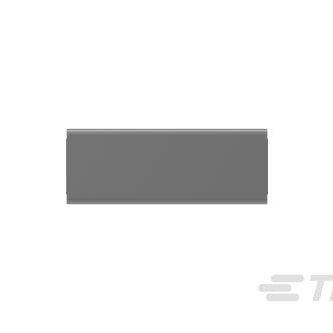

4-2176382-1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 11Ω ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 1872825
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 贴片电阻 4-2176382-1

4-2176382-1概述

    # SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 推出了一款新型的汽车级薄膜精密贴片电阻器——RQ73系列,这是其高度成功的RN73系列的姊妹产品。这些电阻器采用高品质原材料制造,并通过激光裁剪以提供精确的容差数据。除了适用于汽车应用之外,这种电阻器还适用于医疗设备、测量仪器和工业应用。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0402, 0603, 0805, 1206 |
    | 阻值范围 | 40R ~ 350K(根据型号不同) |
    | 容差 | ±0.1% |
    | 温度系数电阻(TCR) | ±10PPM/°C |
    | 最大耗散功率(Tamb=85°C) | 0.0625W, 0.15W, 0.2W, 0.4W |
    | 最大工作电压(DC或RMS) | 50V, 75V, 100V, 200V |
    | 工作温度范围 | -55 ~ 155°C |

    产品特点和优势


    独特功能
    1. 激光裁剪技术:确保阻值精度和一致性。
    2. 抗腐蚀保护层:特殊保护层增强了对恶劣环境的耐受性。
    3. 硫化抵抗:符合ASTM B809-95标准,通过湿度蒸气测试验证。
    4. 高可靠性:通过多项严格测试,包括温度循环、湿热老化、机械冲击和振动测试。
    优势
    - 高精度和稳定性,适合严苛的应用环境。
    - AEC-Q200认证,适用于汽车电子领域。
    - 环保无铅设计,符合RoHS标准。

    应用案例和使用建议


    应用场景
    - 汽车电子系统
    - 医疗设备
    - 测量仪器
    - 工业自动化设备
    使用建议
    - 在设计PCB布局时,尽量保持元件之间距离适当,以避免电磁干扰。
    - 使用红外焊接工艺进行焊接,以确保焊接质量。
    - 在选择焊接条件时,参照推荐的焊接温度曲线,避免过度加热导致损坏。

    兼容性和支持


    该产品可与其他标准尺寸的表面贴装元件兼容,适用于各种自动贴片机。TE Connectivity提供了全面的技术支持,包括在线帮助、电话咨询和实时聊天服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值发生变化 | 确保焊接条件符合标准规范 |
    | 长时间工作后性能下降 | 定期进行负载寿命测试,确保元件稳定 |
    | 短路或开路故障 | 检查电路连接,确保所有焊接点牢固无虚焊 |

    总结和推荐


    综合评估
    RQ73系列SMD薄膜精密电阻器具有卓越的性能和广泛的适用性,能够满足各种严苛应用的需求。它们在高精度、抗腐蚀、高温环境下的可靠表现使其成为多种应用领域的理想选择。
    结论
    我们强烈推荐RQ73系列电阻器用于汽车、医疗和工业领域,其卓越的性能和可靠性将显著提升系统整体的稳定性和耐用性。如果您有任何疑问或需要进一步的支持,请访问 [TE Connectivity 官方网站](www.te.com) 或联系客服获取更多帮助。

4-2176382-1参数

参数
电阻值 11Ω
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

4-2176382-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176382-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176382-1 4-2176382-1数据手册

4-2176382-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
