首页  >  产品百科  >  DT04-12PB-BE02

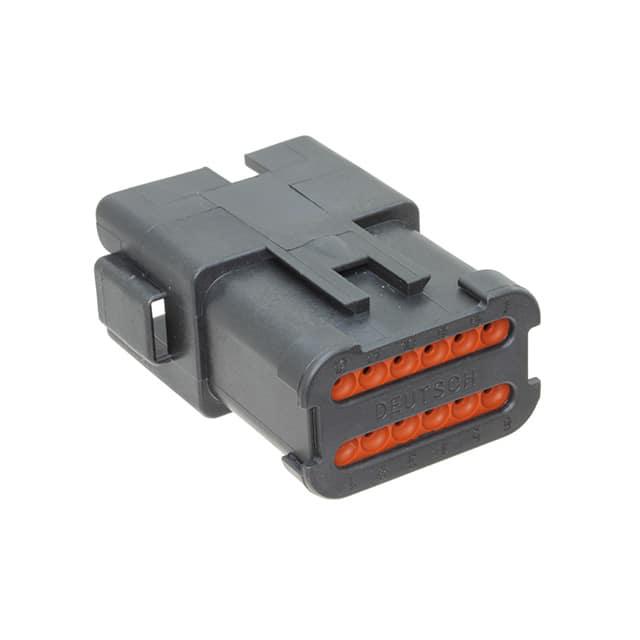

DT04-12PB-BE02

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Our DEUTSCH DT Receptacle connectors are female terminals. Available in 2, 3, 4-, 6-, 8, and 12-cavity designs, our DEUTSCH DT offers reliability and performance under harsh environments.
供应商型号: DT04-12PB-BE02
供应商: Master
标准整包数: 5
TE CONNECTIVITY 汽车连接器 DT04-12PB-BE02

DT04-12PB-BE02概述

    DT Series Connector System

    1. 产品简介


    DT系列连接器系统是TE Connectivity(TE)推出的高性能电子连接解决方案。该系列提供多种型号的插头和插座,适用于广泛的工业和汽车应用。DT系列连接器以其卓越的可靠性和耐用性而闻名,适合用于严苛的工作环境。

    2. 技术参数


    - 额定电压: 250VDC
    - 电流容量:
    - 14AWG (2.0 mm²): 13.0A
    - 16AWG (1.0 mm²): 13.0A
    - 18AWG (.80 mm²): 10.0A
    - 20AWG (.50 mm²): 7.5A
    - 工作温度范围: -55°C 到 +125°C
    - 防护等级: IP68 和 IP6K9K(带后盖)
    - 阻燃等级: UL 认证,通过20mm火焰测试

    3. 产品特点和优势


    DT系列连接器的主要优势在于其高度可靠的设计和卓越的电气性能。这些连接器采用了先进的材料和技术,确保在极端环境下的稳定性和耐久性。此外,它们还具备良好的密封性和抗振动能力,使得它们在汽车、航空航天和其他工业应用中表现出色。

    4. 应用案例和使用建议


    DT系列连接器广泛应用于汽车、工业自动化、军事和航空航天等领域。例如,在汽车中,它们用于车身电气系统的连接;在工业自动化中,它们用于各种传感器和执行器之间的连接。建议在安装和使用时遵循制造商的指导,确保正确的安装位置和避免过度弯曲电线。

    5. 兼容性和支持


    DT系列连接器系统包含多种型号的插头和插座,可以轻松与不同的电线和设备进行匹配。TE Connectivity提供了详尽的技术文档和支持服务,以确保用户能够正确安装和维护这些连接器。

    6. 常见问题与解决方案


    - Q: 如何确保DT系列连接器的正确安装?
    - A: 确保使用正确的工具,如DEUTSCH移除工具DT-RT1。遵循产品手册中的安装步骤进行操作。

    - Q: 如何检查DT系列连接器的绝缘电阻?
    - A: 使用500V直流兆欧表测量每个触点到其他触点和外壳的绝缘电阻,确保至少为1000MΩ。

    7. 总结和推荐


    DT系列连接器系统凭借其出色的技术规格、可靠性和广泛应用范围,是一款值得推荐的产品。无论是在严苛环境下还是日常应用中,它们都能提供卓越的表现。我们强烈建议在需要高可靠性连接解决方案的应用中选择DT系列连接器。

DT04-12PB-BE02参数

参数
排数 2
针脚数 12
间距 4.45
长*宽*高 40.56mm*22.25mm*51.89mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DT04-12PB-BE02厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT04-12PB-BE02数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT04-12PB-BE02 DT04-12PB-BE02数据手册

DT04-12PB-BE02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.8898 ¥ 44.3158
25+ $ 4.3535 ¥ 38.731
50+ $ 4.0504 ¥ 36.0351
100+ $ 4.0297 ¥ 35.8509
250+ $ 3.4026 ¥ 30.2555
500+ $ 3.2726 ¥ 28.6754
1000+ $ 3.2726 ¥ 28.6754
库存: 150
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 221.57
直接购买
加入购物车
