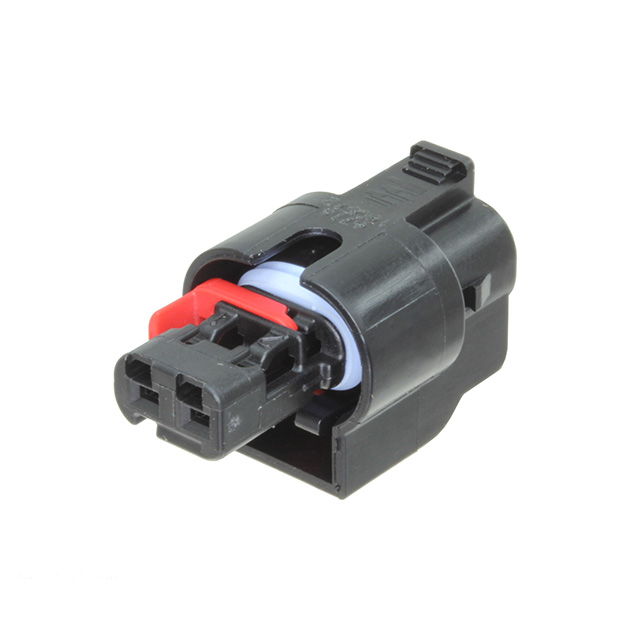

1-1924067-4

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 1 4mm 2pin 导线安装,自由悬挂,通孔安装 15mm*26.5mm*15.8mm
供应商型号: JY-1-1924067-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 1-1924067-4

1-1924067-4概述

    电子元器件产品技术手册解析

    产品简介


    MCON是TE Connectivity为汽车工业设计的一系列互连系统。它包括电源传输系统、安全和安保系统、便利系统、驾驶员信息系统以及车身和底盘系统。这些系统广泛应用于现代车辆的各类电子电气系统,以实现更高的可靠性和更好的效率。

    技术参数


    MCON 0.50mm接触系统
    - 接触材料:CuNiSi/CuSn
    - 导线尺寸范围:0.13 - 0.35 mm²
    - 最大电流承载能力:3安培(@ 80°C)
    - 工作温度范围:-40°C 至 +105°C (锡镀)
    - 插入力:≤3.5 N
    - 拔出力:≤3 N
    - 尺寸范围:0.13 - 0.17 mm²: 绝缘直径 0.85 - 1.10 mm
    MCON 1.2mm接触系统
    - 接触材料:CuSn/CuNiSi
    - 导线尺寸范围:0.13 - 1.5 mm²
    - 最大电流承载能力:17安培(@ 80°C)
    - 工作温度范围:-40°C 至 +130°C (锡镀)
    - 插入力:≤5 N
    - 拔出力:≤2.5 N
    - 尺寸范围:0.13 - 0.22 mm²: 绝缘直径 0.85 - 1.05 mm

    产品特点和优势


    1. 高性能铜合金:保证长期稳定的工作性能。
    2. 冗余接触点技术:提高可靠性。
    3. 高振动支持:满足未来需求。
    4. 接触弹簧过应力保护:延长使用寿命。
    5. 二次锁定功能:防止意外脱落。
    6. 宽温范围:-40°C 至 +150°C,适用于极端环境。
    7. 密封版本:提供额外的防护。

    应用案例和使用建议


    MCON系列产品广泛应用于电动汽车、混合动力车和传统燃油车的各类连接系统。例如,在新能源汽车电池连接系统中,MCON接触系统的高电流承载能力和良好的密封性能使其成为理想选择。在实际应用中,建议对每个特定应用进行详细测试,确保插拔次数和寿命达到预期要求。

    兼容性和支持


    MCON接触系统可以与多种标准接口兼容。TE Connectivity提供了详尽的技术文档和支持服务,包括应用工具和在线资源。用户可以通过访问官方网站和技术支持中心获取更多帮助。

    常见问题与解决方案


    - Q: 如何选择合适的插入力工具?
    - A: 需要根据实际接触系统的型号和导线尺寸来选择合适的插入力工具。具体型号请参阅技术手册。

    - Q: 如何处理密封系统失效问题?
    - A: 首先检查密封圈是否损坏,然后确保安装正确。如仍无法解决问题,请联系技术支持。

    总结和推荐


    MCON接触系统凭借其优异的性能、可靠的电气特性和广泛的温度适应性,成为汽车工业中的关键组件。强烈推荐给需要高可靠性连接解决方案的应用。TE Connectivity提供的丰富技术支持和详细的文档资料也确保了用户的顺利部署和使用。

1-1924067-4参数

参数
排数 1
间距 4mm
针脚数 2pin
长*宽*高 15mm*26.5mm*15.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1-1924067-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1924067-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-1924067-4 1-1924067-4数据手册

1-1924067-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
