5796055-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 1.6mm间距68p双排排母 线对板, CHAMP系列, 直角, 通孔安装
供应商型号: 5796055-2
供应商: 国内现货
标准整包数: 1

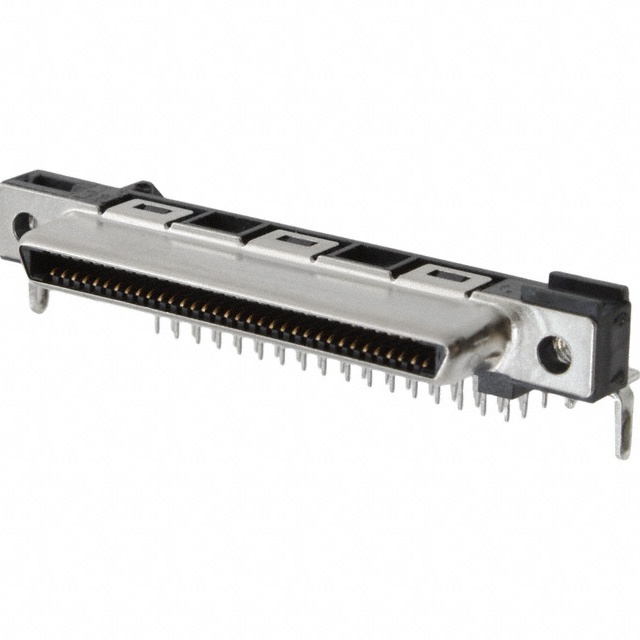

TE CONNECTIVITY D-Sub 连接器 5796055-2

5796055-2概述

    CHAMP .8 mm 接收器 — 68 位置电缆到板连接器

    产品简介


    CHAMP .8 mm 接收器是一种电缆到板的68位置连接器,专为高密度应用设计。该连接器采用4行结构,中心线间距为0.8毫米(0.031英寸),并具有右角高轮廓配置。该产品特别适用于工业自动化、通信设备、医疗设备及计算机外围设备等需要高可靠性和紧凑设计的应用场景。

    技术参数


    - 位置数:68个信号位置
    - 行数:4行
    - 中心线间距:0.8毫米(0.031英寸)
    - 接触选项:已安装
    - 接触区域镀层材料厚度:0.76微米(30微英寸)
    - 接触区域镀层材料:金
    - PCB接触终止区域镀层材料:锡
    - 额定电流:最大1.5安培
    - 尾部厚度:0.25毫米(0.01英寸)
    - 尾部宽度:0.3毫米(0.011英寸)
    - 尾部长度:3.55毫米(0.14英寸)
    - 终止方法:通过孔焊接
    - 工作温度范围:-55至85摄氏度(-67至185华氏度)
    - 包装数量:32个/盒
    - 包装方式:盒子包装
    - 燃点等级:UL 94 V-0

    产品特点和优势


    - 高可靠性:具备高电流承载能力和宽工作温度范围,适合恶劣环境下的长期稳定运行。
    - 紧凑设计:通过四行设计和0.8毫米中心线间距,实现高密度布局。
    - 耐久性:使用镍铜合金作为壳体电镀材料,提高了连接器的抗腐蚀能力。
    - 兼容性好:可通过多种终止方法和配件进行配置,满足不同需求。
    - 安全性:通过多项环保标准认证,如EU RoHS、REACH等。

    应用案例和使用建议


    - 工业自动化:适用于高速工业设备的数据传输接口,如PLC控制系统。
    - 通信设备:用于路由器、交换机等核心部件之间的信号传输。
    - 医疗设备:确保高精度测量和监控系统的数据传输稳定性。
    - 计算机外围设备:例如打印机、扫描仪等,保证高效的数据连接。
    使用建议:在组装过程中需注意接触区域的清洁和防氧化处理,避免影响电气性能。对于环境温度较高的场合,可以考虑增加散热措施,以延长使用寿命。

    兼容性和支持


    该连接器与TE公司系列中的其他配件高度兼容,如适配器套件和接线壳等,可提供更全面的系统解决方案。同时,TE公司还提供了详尽的技术文档和支持服务,用户可通过拨打+1 800 522 6752获取技术支持。

    常见问题与解决方案


    1. 问题:连接器接触不良
    解决方案:检查接触区域是否干净无尘,必要时重新进行焊接。

    2. 问题:温度过高导致故障
    解决方案:改善通风条件或增加散热装置,降低工作环境温度。

    3. 问题:安装过程中出现断针
    解决方案:确认插针方向正确,并适当施加压力,避免用力过猛。

    总结和推荐


    CHAMP .8 mm 接收器凭借其卓越的性能和广泛的适用范围,在多个行业中都表现出色。特别是对于需要高密度布线且对环境要求严格的场合,其独特的设计能够提供可靠而稳定的解决方案。因此,强烈推荐给对品质和性能有严格要求的用户。

5796055-2参数

参数
针脚数 68pin
类型 Receptacle
颜色 黑色
端接 焊盘
额定电流 1.5A
排数 2
触头镀层
外壳材料 Thermoplastic
安装方式 通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

5796055-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5796055-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5796055-2 5796055-2数据手册

5796055-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
