650179-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-650179-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 650179-000

650179-000概述

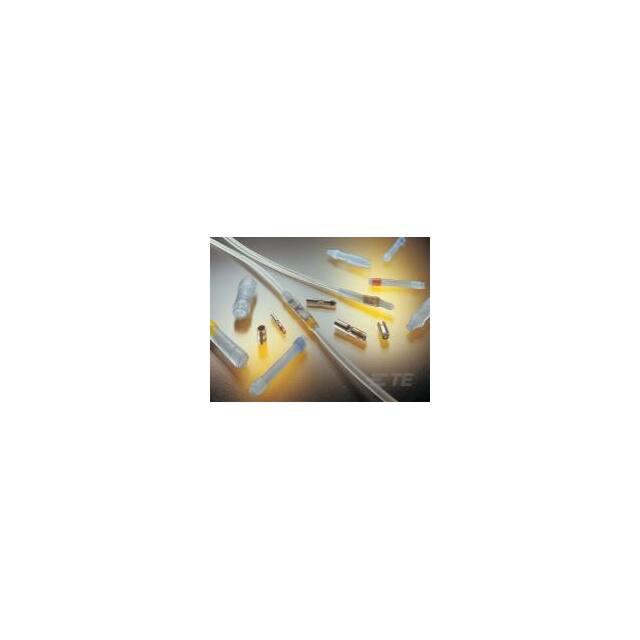

    MiniSeal High-Performance, Immersion-Resistant Crimp Splices

    1. 产品简介


    MiniSeal线对线连接产品是高性能、抗浸水的冷压接头,适用于数百种航空航天及国防领域的应用。这些环境防护型接头不仅具有出色的可靠性,长期性能卓越,并且通过MIL-S-81824/1认证,拥有较低的安装成本。MiniSeal冷压接头由镀铜冷压端子和独立的、热缩性的透明密封套组成。这些接头能够用于各种不同尺寸的导线组合(从1:1到10:10)。

    2. 技术参数


    - 材料: 绝缘层采用辐射交联、热缩聚偏氟乙烯(D-436);冷压端子为镀锡或镀镍铜材质;熔融插入件为可熔热塑材料(D-436)。
    - 电压降: 在4.5A下为6.9mV,与同等长度的导线相比更优。
    - 抗拉强度: 超过导体强度。
    - 耐电压: 2.5kV。
    - 温度范围: -55°C至150°C(-67°F至302°F)。
    - 绝缘电阻: 5000兆欧姆。
    - 认证: 符合MIL-S-81824/1标准,经过美国航空宇航局(NASA)验证。
    - 适用规格: 美洲、欧洲、亚太地区均有销售。

    3. 产品特点和优势


    MiniSeal具备诸多显著优势,如抗浸水性能强、尺寸小巧、重量轻便、便于安装且安装后的电气完整性高。由于能有效防止液体渗透和由此引起的化学及电化学腐蚀,该产品在严苛环境下依然表现出色。它符合MIL-S-81824/1标准,并已在QPL清单上得到确认,因此在航空航天和国防领域得到广泛应用。

    4. 应用案例和使用建议


    MiniSeal产品主要应用于航空航天和国防行业,可用于连接电线以确保系统可靠运行。例如,在一次实际应用中,MiniSeal被用来实现一个线对线的并联接头,同时连接三根AWG 22导线和一根AWG 18导线。具体计算方法如下:将三根AWG 22导线的CMA(圆锥面积)相加得2262,而AWG 18导线的CMA为1900,因此选择蓝色冷压端子较为合适,因为这种端子能够容纳更大的总横截面。
    为了确保最佳性能,用户应当仔细阅读安装说明,使用指定的工具进行安装。例如,推荐使用HL1910E/HL2010E或AA-400超级加热工具。此外,确保正确选择密封套,并限制每个孔内最多插入两根导线以创建可靠的密封。

    5. 兼容性和支持


    MiniSeal产品设计为可以与多种其他电子元件和设备兼容,尤其适合航空航天和国防领域的应用。制造商提供了详细的安装指南和技术支持服务,用户可以通过官方渠道获取相关信息。对于初次使用的用户来说,最好参考官方提供的安装说明书进行操作,确保达到最佳性能。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,例如如何正确选择合适的冷压端子、密封套直径不合适等问题。为了解决这些问题,制造商通常会提供详细的选型指南和安装手册。用户还可以通过官方网站联系技术支持团队寻求帮助。以下是两个常见问题及其解决方法:
    - 问题一: 如何选择正确的冷压端子?
    - 解决方案: 根据所使用的导线规格(如AWG大小),按照选型步骤选择相应的冷压端子颜色代码。

    - 问题二: 密封套直径不合适怎么办?
    - 解决方案: 确保检查导线外径是否与密封套孔径匹配。如果不匹配,可能需要重新选择合适尺寸的密封套或调整导线的数量。

    7. 总结和推荐


    综上所述,MiniSeal高密度、防浸水冷压接头凭借其优秀的可靠性、紧凑的设计和广泛的适用范围,成为航空航天及国防领域中的理想选择。对于需要在恶劣环境中保持电气连接稳定性的应用场合,MiniSeal无疑是理想的选择。我们强烈推荐使用这款产品,特别是在那些对电气连接性能有严格要求的应用场景。

650179-000参数

参数
43.18mm(mm)
零件状态 在售
包装方式 盒装

650179-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

650179-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 650179-000 650179-000数据手册

650179-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.5504 ¥ 106.6784
30+ $ 10.2588 ¥ 87.1998
60+ $ 9.5676 ¥ 81.3246
150+ $ 9.0168 ¥ 76.6428
700+ $ 7.5378 ¥ 64.0713
1000+ $ 5.0796 ¥ 43.1766
2500+ $ 4.1106 ¥ 34.9401
5000+ $ 3.4272 ¥ 29.1312
10000+ $ 3.0804 ¥ 26.1834
库存: 404
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 960.1
