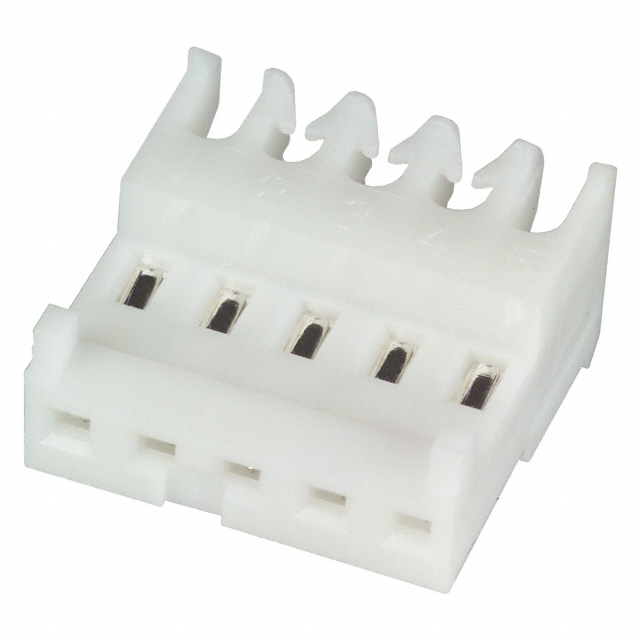

3-644563-5

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: N-3-644563-5
供应商: 云汉优选
标准整包数: 1

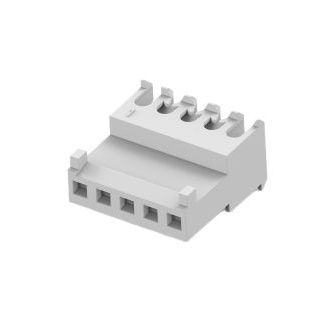

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-644563-5

3-644563-5概述

    电子元器件技术手册:尼龙镀锡接插件(2.54 mm,带对准装配)

    1. 产品简介


    产品类型:尼龙镀锡接插件(2.54 mm,带对准装配)
    主要功能:用于信号电路连接,具有可靠的接触稳定性和极化对准功能。
    应用领域:适用于电子设备中的电线与板间连接,如工业自动化、通信设备、医疗仪器等。

    2. 技术参数


    - 型号:3-644563-5
    - 触点数量:5个
    - 外壳材料:尼龙
    - 外壳颜色:白色
    - 针间距:2.54 mm
    - 插入力类型:正常
    - 终止方法:绝缘位移(IDC)
    - 操作电压:250 VAC
    - 最大接触电流:5 A
    - 工作温度范围:-55°C 至 105°C(-67°F 至 221°F)
    - 认证标准:CSA LR 7189, UL E28476, UL 94V-2
    - 包装:500个/盒

    3. 产品特点和优势


    - 对准装配:提供可靠的极化对准功能,确保正确的配对,减少错误安装的可能性。
    - 高效接触:采用镀锡铜触点,保证稳定的电气连接。
    - 宽温范围:在极端温度下也能保持良好的性能。
    - 高可靠性:通过严格的行业标准测试,确保长期可靠运行。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于传感器和执行器之间的连接。
    - 通信设备:用于信号传输线路的连接。
    使用建议:
    - 在连接时,确保线缆尺寸符合规范(0.2 mm²),以避免接触不良。
    - 在高温环境下使用时,建议进行额外的热稳定性测试,以确保可靠性能。

    5. 兼容性和支持


    - 兼容产品:配套的接插件,如MTA插头、压接工具等。
    - 支持服务:如有任何技术支持需求,可拨打免费电话+1 800 522 6752获取帮助。

    6. 常见问题与解决方案


    - Q1:如何判断接插件是否正确安装?
    - A1:检查插头和插座的对准标记是否对齐,确认无误后轻轻按压直至听到“咔嚓”声。

    - Q2:接插件出现接触不良现象怎么办?
    - A2:检查接触点是否有氧化或腐蚀现象,如有应及时清洁并重新安装。

    7. 总结和推荐


    总结:
    这款尼龙镀锡接插件具有可靠的接触性能和广泛的适用温度范围,适合作为信号传输的连接组件。其独特的极化对准功能,大大减少了安装错误的风险。
    推荐:
    强烈推荐在需要高度可靠性和广泛温度适应性的应用场景中使用此款接插件。凭借其优越的技术参数和可靠性能,它将成为众多工程师的首选连接解决方案。

3-644563-5参数

参数
颜色 白色
触头镀层
排数 1
电缆端接 IDC
触头镀层厚度 2.03μm
类型 Locking Ramp,Receptacle
针脚数 5pin
间距 2.54mm
线规 24 AWG
长*宽*高 12.7mm(长度)*13.21mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3-644563-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-644563-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-644563-5 3-644563-5数据手册

3-644563-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2682 ¥ 2.2795
1300+ $ 0.2245 ¥ 1.9086
库存: 2028
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 911.8
