696020-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: N-696020-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 696020-1

696020-1概述


    产品简介

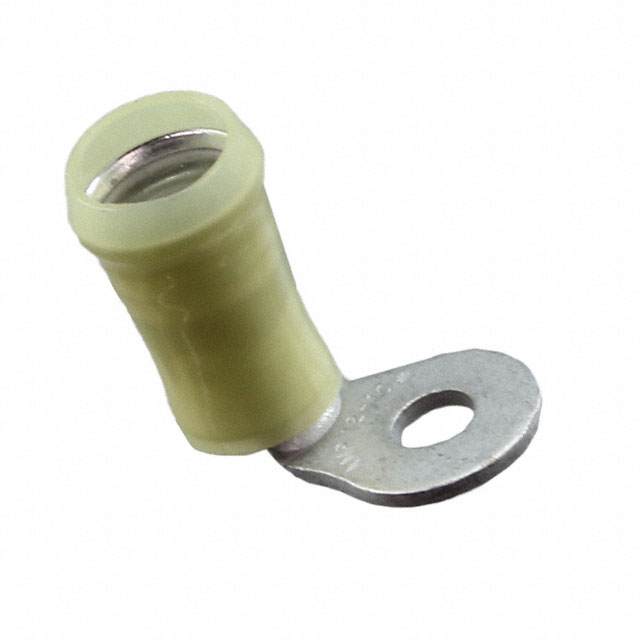

    产品名称:闭合环形舌片端子(Closed Ring Tongue Terminal)
    产品类型:属于PIDG环形舌片端子系列
    主要功能:主要用于连接12至10AWG(American Wire Gauge)规格的电线,支持直径为#6或M3.5的接线柱,适用于多种工业和商业应用。
    应用领域:广泛应用于电机控制、汽车电气系统、家用电器等领域。

    技术参数


    | 参数 | 描述 |

    | 电线规格 | 12至10AWG |
    | 接线柱直径 | 3.68 mm [0.145 in] |
    | 密封性 | 不可密封 |
    | 电压等级 | 300 V |
    | 绝缘材料厚度 | 最大6.35 mm [0.25 in] |
    | 兼容绝缘材料直径范围 | 3.81至6.35 mm [0.15至0.25 in] |
    | 操作温度范围 | 105°C [221°F] |
    | 产品重量 | 2.6 g |

    产品特点和优势


    - 坚固耐用:特别适合于高负荷的应用环境,如电机控制和汽车电气系统。
    - 易于安装:直角设计便于在有限空间内安装。
    - 环保材料:符合欧盟RoHS、ELV、REACH等指令,确保产品对环境友好。
    - 兼容性强:适用于多种直径的绝缘材料,具有广泛的适用性。

    应用案例和使用建议


    应用案例:这种端子通常用于需要承受高电流和机械应力的环境中,例如汽车内部的电气连接和工厂自动化设备中的电机控制系统。
    使用建议:
    - 确保所使用的电线直径在指定范围内,以保证良好的电气连接。
    - 安装时需注意保持正确的温度范围,避免因过热导致的安全隐患。
    - 定期检查连接处的紧固程度,确保长期稳定可靠的工作。

    兼容性和支持


    - 兼容性:适用于直径为#6或M3.5的接线柱,且能与多种绝缘材料兼容。
    - 支持和服务:该产品得到了制造商的技术支持和售后服务保障,用户可以通过电话+1 800 522 6752获得帮助。

    常见问题与解决方案


    1. 问题:安装后接触不良。
    - 解决方案:检查电线的插入深度是否正确,确保接线柱与端子紧密接触。
    2. 问题:长时间使用后出现松动。
    - 解决方案:定期检查并重新紧固连接点,以确保连接的稳定性。

    总结和推荐


    总体评价:这款闭合环形舌片端子在设计上考虑了耐用性和可靠性,适用于多种应用场景,特别是在需要高负荷工作的环境中。其环保材料和宽泛的适用范围使其在市场上具有很强的竞争优势。
    推荐使用:强烈推荐在工业设备和高负荷应用场景中使用此产品。由于其优异的电气性能和高可靠性,它是一个值得信赖的选择。

696020-1参数

参数
长*宽*高 9.53mm(宽度)*1.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

696020-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

696020-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 696020-1 696020-1数据手册

696020-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
