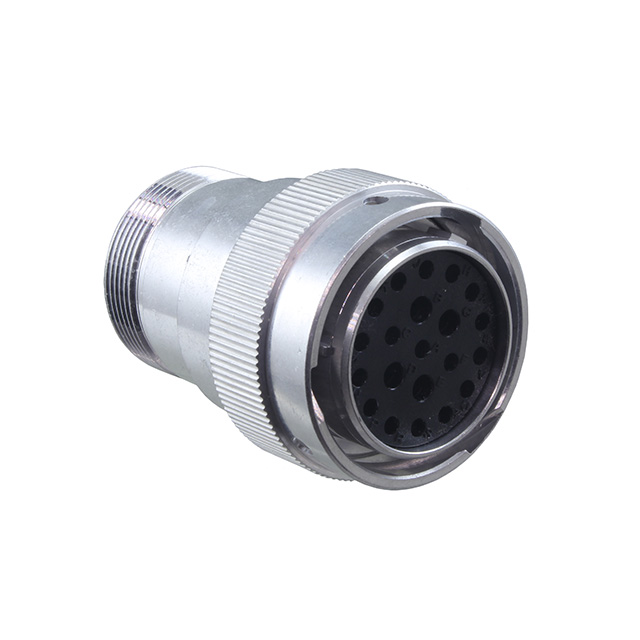

HD36-24-21SN-072

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-1705-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-24-21SN-072

HD36-24-21SN-072概述


    产品简介


    TE Connectivity HD30 系列连接器系统是一款高性能的电子连接器系统,主要用于工业自动化、交通运输、军事设备等多个领域。该系列连接器以其高可靠性和耐用性著称,能够承受极端的工作环境,确保信号传输的稳定性和安全性。

    技术参数


    - 电压等级: 250V AC/DC(部分规格为200V AC/DC)
    - 电流容量: 见下图
    - 工作温度范围: -55°C 至 +125°C
    - 防护等级: IP67
    - 绝缘电阻: 最低1000 MΩ @ 25°C
    - 耐压测试: 无击穿或闪络现象,电流泄漏不超过2.0毫安
    - 接触电阻: 6英寸导线/触点组装的最大电压降为77mV(12AWG)/ 89mV(16AWG)
    - 低电平接触电阻: 连接对的计算电阻不超过6 mΩ,使用100 mA电流
    - 环境适应性: 可通过温度寿命、盐雾、高度浸没、流体浸泡、热冲击、振动、冲击等多项环境测试
    图1: HD30 系列电流容量
    | 接触尺寸 | 导线尺寸 (AWG [mm²]) | 所有电路满载电流 (A) |
    |
    | 4 | 4 [25.0-21.0] | 100 |
    | 6 | 16.0-13.0 | 80 |
    | 8 | 10.0-8.0 | 60 |
    | 10 | 6.0-5.0 | 40 |
    | 12 | 6.0-5.0 | 25 |
    | 12 | 4.0-2.5 | 18 |
    | 14 | 2.0 | 13 |
    | 16 | 2.5 | 13 |
    | 16 | 1.5-1.0 | 10 |
    | 18 | 0.8-0.75 | 10 |
    | 20 | 0.5 | 7.5 |

    产品特点和优势


    - 高可靠性: HD30系列连接器经过严格的质量控制和多项环境测试,能够在极端环境下保持稳定性能。
    - 多功能性: 提供多种插针和插座配置,适用于不同的应用场景。
    - 易安装: 配备专用的脱针工具,便于安装和拆卸。
    - 耐久性: 能够经受机械磨损和多次插入/拔出操作。
    - 抗环境因素: 具有IP67防护等级,能够抵抗灰尘和水侵入,适用于户外和恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,HD30系列连接器被广泛应用于传感器和执行器之间的信号传输。
    - 在交通运输车辆中,HD30系列连接器用于电源系统和通信系统的连接。
    - 在军事设备中,HD30系列连接器用于复杂的数据传输和电力分配系统。
    使用建议:
    - 确保导线和连接器之间有良好的接触,避免松动或过热。
    - 使用专用工具进行连接器的安装和拆卸,以减少损坏风险。
    - 定期检查连接器的状态,尤其是接头部位,确保长期稳定运行。

    兼容性和支持


    - 兼容性: HD30系列连接器可以与DEUTSCH品牌的相关连接器系统兼容。
    - 支持和维护: TE Connectivity提供详尽的产品文档和技术支持服务,帮助客户解决各种使用问题。

    常见问题与解决方案


    - 问题: 连接器接触不良
    - 解决方案: 检查导线连接是否牢固,确保无氧化或腐蚀现象。
    - 问题: 插入力过大
    - 解决方案: 使用专用工具进行安装,确保导线正确安装到连接器内。
    - 问题: 绝缘电阻低
    - 解决方案: 检查是否有水分或污染物进入连接器内部,清洁后重新测试。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性: 通过严格的环境测试,确保在极端条件下仍能保持稳定的信号传输。
    - 多功能性: 提供多种配置选项,适用于广泛的工业和运输领域。
    - 易安装: 配备专用工具,简化安装过程。
    - 耐久性: 经受多次插拔和机械磨损后仍能保持性能稳定。
    推荐:
    HD30系列连接器因其卓越的性能和广泛的适用性,在工业自动化、交通运输和军事装备等领域具有显著的优势。建议在需要高可靠性和稳定性的应用场景中优先考虑使用该系列产品。

HD36-24-21SN-072参数

参数
排数 -
针脚数 21
间距 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD36-24-21SN-072厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-24-21SN-072数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-24-21SN-072 HD36-24-21SN-072数据手册

HD36-24-21SN-072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.6048 ¥ 229.2798
10+ $ 21.761 ¥ 194.8598
25+ $ 20.3981 ¥ 182.6565
50+ $ 19.4247 ¥ 173.9397
120+ $ 18.2619 ¥ 163.5271
360+ $ 16.9013 ¥ 151.344
600+ $ 16.3418 ¥ 146.3335
库存: 99
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 229.27
直接购买
加入购物车
