5-557961-2

产品分类: 模块化连接器 - 插头
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 5-557961-2
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插头 5-557961-2

5-557961-2概述


    产品简介

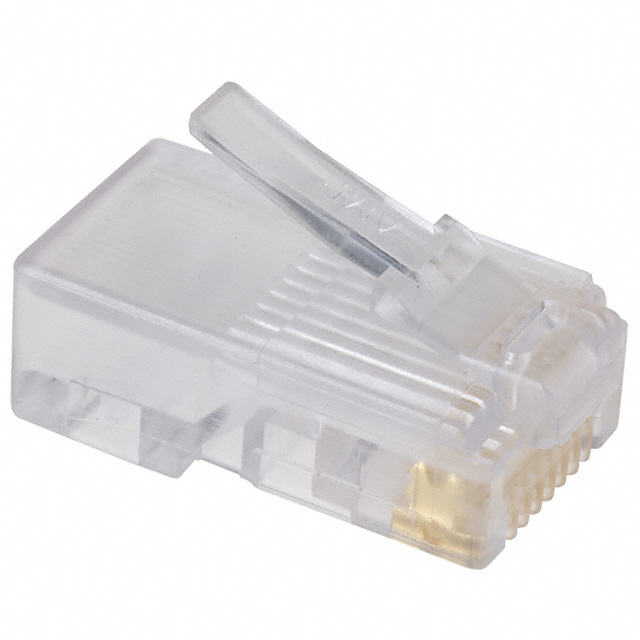

    这款由CommScope公司生产的NETCONNECT®模块插头(型号为6-557961-2)是一款用于网络通信领域的电子元器件。它采用RJ45接口,适用于8P/8C标准,主要用于以太网布线系统。该插头适用于多种电缆类型,包括圆形未屏蔽电缆,且广泛应用于全球多个地区,如亚洲、澳大利亚/新西兰、欧洲、中东、非洲、拉丁美洲和北美。

    技术参数


    - 接口类型:RJ45
    - 电缆类型:圆形未屏蔽电缆
    - 电缆直径:最大4.01mm(0.16英寸)
    - 绝缘导体直径:最小0.740mm(0.029英寸),最大0.990mm(0.039英寸)
    - 绝缘电阻:最小500兆欧
    - 电流承载能力:最大0.75A
    - 安全电压等级:150Vac
    - 绝缘层燃烧等级:UL 94 V-2
    - 操作温度范围:-10°C至+60°C(+14°F至+140°F)
    - 相对湿度:高达93%,非凝结状态
    - 导线规格:28–26 AWG绞合线
    - 接触材料:磷青铜
    - 连接器基材:玻璃填充聚碳酸酯
    - 端子类型:IDC
    - 插拔寿命:最低750次

    产品特点和优势


    此款模块插头具有较高的电气性能和机械性能,能够在广泛的环境条件下稳定运行。尤其值得注意的是它的高电流承载能力和较低的绝缘电阻,使其能够高效可靠地传输数据。此外,其插拔寿命超过750次,这意味着其使用寿命长,能经受频繁插拔操作。其良好的绝缘性能使其能够在复杂电磁环境中保持稳定的数据传输。

    应用案例和使用建议


    该模块插头非常适合用于以太网布线系统,例如家庭网络、企业网络和数据中心。它可以有效实现数据的高速传输,且结构紧凑,便于安装和管理。建议在使用时确保电缆直径和导体直径符合规格要求,避免使用过程中出现信号干扰或传输不畅的情况。同时,考虑到插拔次数较多的应用场合,应选择质量可靠的连接器以延长使用寿命。

    兼容性和支持


    该模块插头与其他标准的RJ45接口设备兼容,适用于多种网络设备和系统。CommScope公司提供了详细的技术文档和支持服务,用户可以通过官方网站获取最新的技术资料和售后支持。此外,制造商还提供一定期限内的保修服务,保证产品质量和可靠性。

    常见问题与解决方案


    1. 问题:插头无法牢固地插入插座中。
    解决方案:检查插头和插座是否有异物或灰尘,清洁后重新尝试插拔。
    2. 问题:数据传输不稳定。
    解决方案:检查电缆是否符合规格要求,尤其是直径和绞合程度,确保所有连接点均紧固无误。
    3. 问题:插拔几次后插头松动。
    解决方案:如果插头的插拔次数达到说明书中的上限,考虑更换新的插头。

    总结和推荐


    综上所述,该模块插头凭借其卓越的电气性能和机械耐久性,成为网络通信领域中的理想选择。尤其是在数据传输和系统稳定性方面表现出色,能够满足不同环境下的应用需求。我们强烈推荐这款产品给需要高性能连接解决方案的专业人士和企业用户。

5-557961-2参数

参数
长*宽*高 22.73mm(长度)
安装方式 导线安装
零件状态 停产
包装方式 散装

5-557961-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-557961-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插头 TE CONNECTIVITY 5-557961-2 5-557961-2数据手册

5-557961-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
