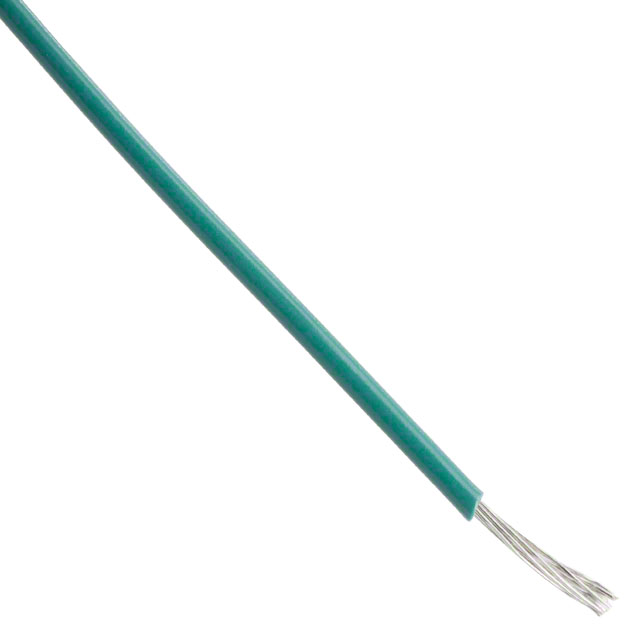

22759/32-22-5

产品分类: 单芯线缆
厂牌: TE CONNECTIVITY
产品描述: High Performance Cable 22AWG 1.09mm Tinned Copper 600VAC
供应商型号: 22759/32-22-5
供应商: Master
标准整包数: 50
TE CONNECTIVITY 单芯线缆 22759/32-22-5

22759/32-22-5概述

    SPEC 55 高性能电线电缆技术手册

    1. 产品简介


    SPEC 55 是一种高性能的电线和电缆,由辐射交联改性的ETFE聚合物绝缘。它采用镀银铜导体,具有出色的抗刮擦和穿刺性能,广泛应用于航空航天领域。SPEC 55 提供了两种总壁厚选择:0.25mm(10mil)和0.2mm(8mil),均配有对比芯色以作为损坏指示。此外,单壁设备线缆提供0.15mm(6mil)和0.10mm(4mil)壁厚选择,适用于紧凑设备内部安装。

    2. 技术参数


    - 温度等级:-65°C 至 +200°C (-85°F 至 +392°F)
    - 耐热寿命:200°C,10000小时
    - 磨损试验(BS 3G233):在150°C下超过100个循环
    - 挠曲耐久性(波音BSS 7324):超过1000个循环
    - 电压等级:600V,1000V
    - 拉伸强度+延伸率(仅核心)(双层线):35N/mm²,最小125%
    - 抗穿刺性(BS 3G230):0.05mm缺口通过
    - 焊锡铁抗性(370°C,1分钟):通过
    - 可燃性:最大30秒燃烧,最大燃烧长度75mm
    - 介电常数(1kHz,ASTM D150):2.7
    - 损耗因数(ASTM D150):0.001
    - 长期水耐受性:不会水解

    3. 产品特点和优势


    - 轻量化设计:SPEC 55重量极轻,非常适合对重量有严格要求的应用场合。
    - 卓越的机械性能:材料的辐射交联显著提升了磨损、交叉线磨损、穿刺及蠕变的抵抗力。
    - 电气安全性:符合FAR 25测试标准,具备优异的抗火焰和烟雾密度性能。
    - 环境适应性:对各种常用化学品(如燃料、液压油等)具有优异的化学耐性,同时具备出色的紫外线、臭氧、污染物和水分耐受性。

    4. 应用案例和使用建议


    - 航空应用:SPEC 55已被用于多种飞机型号,证明了其在高温、高湿环境下的可靠性和耐用性。建议在机舱内、机翼、发动机等部位使用,尤其是在需要高度可靠性的情况下。
    - 内部设备:单壁线缆适用于黑盒子等内部设备,因为其柔韧性和抗烙铁熔化性能使其易于安装。
    - 建议:由于其高灵活性,SPEC 55适合于安装和维修。确保正确的工具和技术进行处理,可以延长其使用寿命。

    5. 兼容性和支持


    SPEC 55 符合多项国际标准和规范,如SAE AS22759、NEMA-WC-27500、DEF STAN 61-12等。TE Connectivity 提供全面的技术支持和客户服务,包括在线文档、培训资源和客户支持热线。

    6. 常见问题与解决方案


    - 问题:如何判断电线是否有损坏?
    解决方案:检查电线的对比芯颜色是否变化。如果芯色出现差异,说明可能存在损坏。
    - 问题:在高湿度环境下使用时是否会受影响?
    解决方案:SPEC 55 对湿气有良好的抵抗能力,但仍需定期检查绝缘层是否有破损。
    - 问题:如何正确剥离电线的绝缘层?
    解决方案:使用常规工具进行剥离。建议预先在绝缘层上做好标记,以便更精确地操作。

    7. 总结和推荐


    综上所述,SPEC 55是一款极为出色的高性能电线和电缆产品,具有轻量化、高强度、高耐温等特点,适合在航空航天及其他高要求环境中使用。凭借其卓越的机械性能、电气安全性和环境适应性,SPEC 55无疑是值得信赖的选择。强烈推荐在高要求项目中选用此产品。

22759/32-22-5参数

参数
零件状态 在售
包装方式 散装

22759/32-22-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

22759/32-22-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 单芯线缆 TE CONNECTIVITY 22759/32-22-5 22759/32-22-5数据手册
