8-2176381-2

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 105KΩ ±0.1% 200mW ±10ppm/℃ 0805
供应商型号: 8-2176381-2
供应商: 国内现货
标准整包数: 25

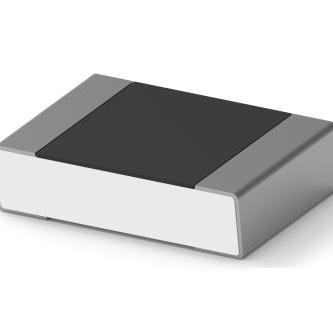

TE CONNECTIVITY 贴片电阻 8-2176381-2

8-2176381-2概述

    TE Connectivity RQ73 系列 SMD 薄膜精密电阻

    产品简介


    TE Connectivity 推出了符合 AEC-Q200 标准的 RQ73 系列 SMD 薄膜精密电阻。这一系列电阻是RN73系列的姊妹产品,适用于多种领域,如汽车、医疗设备、测量仪器和工业应用。它们采用了高精度薄膜技术,通过激光切割工艺制造,能够提供精准的阻值。

    技术参数


    RQ73 系列 SMD 薄膜精密电阻具有多种尺寸(0402、0603、0805 和 1206),具体技术参数如下:
    | 尺寸 | 电阻范围 | 允许公差 | 温度系数 (ppm/°C) | 最大功耗 (W) | 最大额定电压 (V) | 工作温度范围 |
    ||
    | 0402 | 40Ω ~ 35KΩ | ±0.1% | ±10ppm/°C | 0.0625 | 50 | -55 ~ 155°C |
    | 0603 | 40Ω ~ 130KΩ | ±0.1% | ±10ppm/°C | 0.15 | 75 | -55 ~ 155°C |
    | 0805 | 10Ω ~ 350KΩ | ±0.1% | ±10ppm/°C | 0.2 | 100 | -55 ~ 155°C |
    | 1206 | 10Ω ~ 1MΩ | ±0.1% | ±10ppm/°C | 0.4 | 200 | -55 ~ 155°C |

    产品特点和优势


    - 高性能薄膜技术:采用 SMD TaN 薄膜材料,保证了电阻的高精度和稳定性。
    - 特殊防护层:特殊钝化层覆盖在电阻元素上,有效防止腐蚀。
    - 汽车级标准:AEC-Q200 认证,确保在恶劣环境下的可靠性和耐用性。
    - 硫化抗性:通过 ASTM B809-95 湿气测试,保证在高湿度环境下的可靠性。
    - 无铅:符合 RoHS 标准,适用于环保要求高的场合。

    应用案例和使用建议


    RQ73 系列电阻广泛应用于汽车电子系统、医疗器械、测量仪器和工业控制等领域。例如,在汽车电子系统中,它用于传感器信号处理电路中;在医疗设备中,用于精密测量和信号调节。
    使用建议:
    - 在高温环境下使用时,需注意散热,以避免过热损坏。
    - 在混合 PCB 上安装时,可以同时安装其他电子元器件,提高集成度。

    兼容性和支持


    RQ73 系列电阻与各种 SMT 生产线兼容,可以使用自动贴片机进行高效安装。TE Connectivity 提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:电阻值漂移。
    解决方案:确保在安装过程中严格遵守焊接条件,避免过高的温度或不均匀的加热。
    2. 问题:电阻元件出现物理损伤。
    解决方案:在运输和存储过程中,确保避免过度振动和冲击。

    总结和推荐


    RQ73 系列 SMD 薄膜精密电阻凭借其高精度、稳定性及可靠性,在众多应用领域表现优异。它符合 AEC-Q200 汽车级标准,适合于汽车电子、医疗设备、测量仪器和工业应用。总体来说,我们非常推荐这款产品,特别是对于需要高精度和高可靠性的场合。

8-2176381-2参数

参数
电阻值 105KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±10ppm/℃
通用封装 0805
应用等级 汽车级

8-2176381-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-2176381-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 8-2176381-2 8-2176381-2数据手册

8-2176381-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 3.76
250+ ¥ 3.6772
500+ ¥ 3.5977
1000+ ¥ 2.8393
2000+ ¥ 2.7833
4000+ ¥ 2.7274
库存: 775
起订量: 150 增量: 0
交货地:
最小起订量为:25
合计: ¥ 94
