3-647167-2

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 2pin 5A 380nm 金 黑色 贴片安装
供应商型号: JY-3-647167-2
供应商: 云汉优选
标准整包数: 1

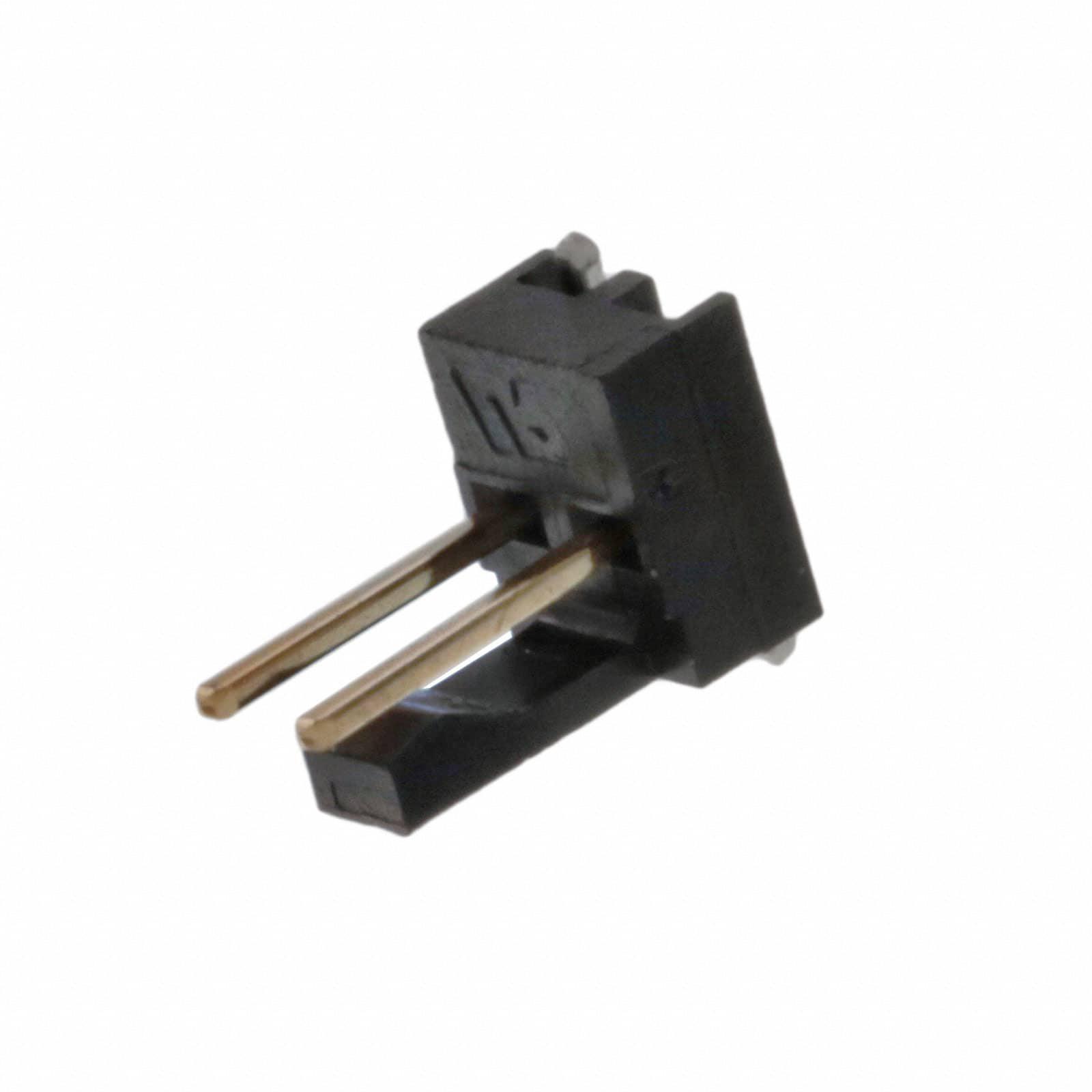

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-647167-2

3-647167-2概述


    产品简介


    本文介绍的是TE Connectivity公司的PCB端子台(PCB Mount Header),型号为3-647167-2。这是一种垂直安装的线对板连接器,具有2个位置,2.54毫米(0.1英寸)的中心线间距,部分屏蔽设计,表面贴装,信号传输用途,并且为黑色外观。这款产品属于MTA 100系列,广泛应用于电路板之间的信号传输,是电子设备中不可或缺的重要组件。

    技术参数


    - PCB端子台类型:垂直安装的线对板连接器
    - 位置数量:2个位置
    - 中心线间距:2.54毫米(0.1英寸)
    - 接头类型:部分屏蔽
    - 端子材质:金
    - 颜色:黑色
    - 额定电压:250 VAC
    - 电流承载能力:5 A(最大)
    - 操作温度范围:-55至105摄氏度(-67至221华氏度)
    - 焊接工艺能力:可耐260摄氏度回流焊
    - 标准合规性:符合CSA LR7189、UL E28476标准,RoHS、ELV及REACH法规
    - 包装方式:每包500个,采用袋装和盒装

    产品特点和优势


    - 高可靠性:250 VAC的额定电压确保了连接器在高压下的稳定性和可靠性。
    - 广泛的工作温度范围:-55至105摄氏度的工作温度使其适用于各种恶劣环境。
    - 良好的焊接工艺能力:最高可耐260摄氏度的回流焊工艺,保证了连接器在焊接过程中的耐用性。
    - 环保合规性:符合RoHS、ELV及REACH法规,满足当前全球环保标准。

    应用案例和使用建议


    该PCB端子台广泛应用于通信设备、工业自动化、汽车电子等领域,尤其是需要高可靠性和良好环境适应性的场合。为了最大化利用这一产品,在实际应用中可以采取以下建议:
    - 确保PCB的厚度符合推荐值0.25毫米(0.01英寸),以获得最佳的机械稳定性和电气性能。
    - 在进行焊接时,建议使用具有温度控制的焊接设备,避免过高的温度造成PCB或连接器损坏。
    - 定期检查连接器的接触情况,确保信号传输的连续性和稳定性。

    兼容性和支持


    - 兼容性:与其它符合CSA LR7189和UL E28476标准的产品兼容。
    - 技术支持:如需帮助,请联系TE Connectivity客服电话+1 800 522 6752。

    常见问题与解决方案


    1. 问题:连接器在焊接过程中出现变形。
    - 解决方案:调整焊接温度,确保回流焊温度不超过260摄氏度,必要时可以增加冷却时间。
    2. 问题:连接器接触不良。
    - 解决方案:检查PCB厚度是否符合推荐值,如果不符合请更换合适厚度的PCB;同时检查连接器与PCB的焊接质量。
    3. 问题:连接器出现松动。
    - 解决方案:检查连接器与PCB的固定情况,必要时可以加固固定装置。

    总结和推荐


    总结来看,TE Connectivity的3-647167-2型号PCB端子台具有高可靠性、宽温域、良好的焊接能力和环保合规性等特点。这款产品非常适合需要高可靠性连接的应用场合,特别是在通信、工业自动化和汽车电子等领域。综合考虑其优点和性价比,我们强烈推荐此款产品用于相关项目中。

3-647167-2参数

参数
额定电流 5A
类型 Friction Lock,Header
触头镀层厚度 - 配接 380nm
针脚数 2pin
颜色 黑色
间距-配接 2.54mm
排数 1
触头镀层 - 配接
防护等级 -
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

3-647167-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647167-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-647167-2 3-647167-2数据手册

3-647167-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.3856
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.38
直接购买
加入购物车
