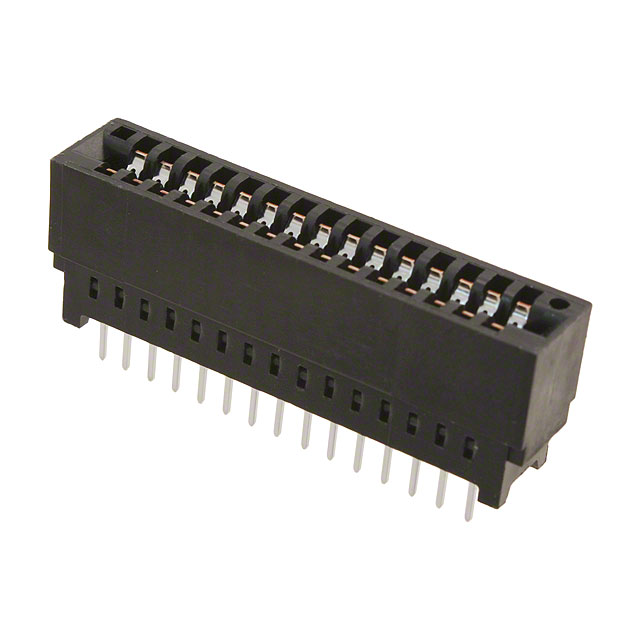

5530843-2

厂牌: TE CONNECTIVITY
产品描述: Conn Card Edge SKT 30 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: U-5530843-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5530843-2

5530843-2概述

    高电流卡边缘连接器:泰科电子解决方案

    1. 产品简介


    高电流卡边缘连接器(High Current Card Edge Connectors)是为满足现代电子产品对高电流密度的需求而设计的。这些连接器主要用于需要可靠电力传输的应用场景,如计算机扩展卡、直流-直流转换器、不间断电源(UPS)、电源供应系统以及一般工业等级的低成本I/O应用。它们提供了在标准行业格式内实现高功率密度的独特设计,同时也适用于要求严格安全规范的环境中。

    2. 技术参数


    - 接点中心线间距: 0.100英寸(2.54毫米)
    - 电流容量: 每个功率接点35安培(非热插拔),22安培(垂直安装),28安培(悬空安装)+ 3安培信号接触
    - 金镀层: 接触面积0.000030英寸(0.00076毫米)金镀层,其余镀镍并涂锡
    - 绝缘电阻: 最小5000兆欧,耐受500伏直流电压2分钟
    - 耐压强度: 1500伏直流电压,持续1分钟
    - 焊接尾: 0.040英寸钻孔,0.025英寸铜板厚度,0.0008英寸锡镀层
    - 压合式针脚: 支持0.093英寸以上厚度的电路板

    3. 产品特点和优势


    - 高电流密度: 这些连接器通过多点接触设计显著提升了电流传输能力,同时减少了接触界面的电阻和热量生成。
    - 模块化设计: 提供2段和3段模块组合,可用于多种信号和功率配置,灵活适应不同应用需求。
    - 真热插拔支持: 设计允许在负载条件下中断电流,具备安全合规性。

    4. 应用案例和使用建议


    这些连接器已在各种场合中得到广泛应用,包括计算机扩展卡、直流-直流转换器以及低功耗电源供应系统。在使用过程中,应注意确保连接板边金镀层及适当的铜重量以增强电力传输效率。此外,可以通过设计带有延时引脚或缺口的设计来实现顺序性连接。

    5. 兼容性和支持


    该系列连接器设计用于符合行业标准的双面印刷电路板,且具有广泛的应用兼容性。Tyco Electronics 提供全面的技术支持,包括定制模块和工具设计咨询,以满足客户特定需求。

    6. 常见问题与解决方案


    - Q: 如何实现热插拔?
    - A: 使用泰科电子专有的热插拔模块,配合客户提供的金属刀片或母排进行连接。

    - Q: 铜镀层最低厚度是多少?
    - A: 铜镀层最低厚度需达到0.0010英寸(每面),锡镀层则需达到0.0003英寸(每面)。

    7. 总结和推荐


    泰科电子的高电流卡边缘连接器展示了卓越的电力传输能力和可靠性。凭借其独特的多点接触设计、高密度电流能力和灵活的模块化结构,它们在各种高功率应用中表现出色。对于寻求高性能电力解决方案的工程师来说,泰科电子的产品无疑是最佳选择。强烈推荐这些连接器用于需要高效能和高可靠性的项目中。
