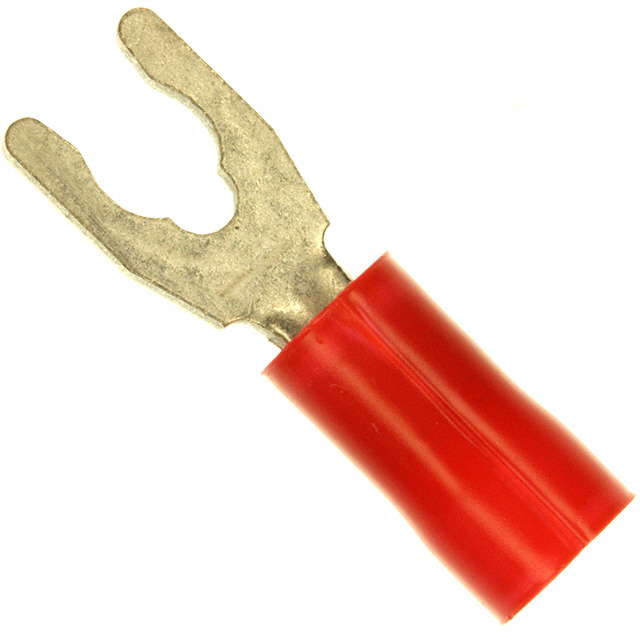

53240-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 红色U型接线端子 绝缘端子, PLASTI-GRIP系列, M3.5螺栓, 5.94mm宽, 最小线规0.26mm², 最大线规1.65mm²
供应商型号: 53240-1
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 端子 - 铲形端子 53240-1

53240-1概述


    产品简介


    53240-1型弹簧叉式接线端子是一种广泛应用于电力连接领域的专业电子元器件。此产品采用锡镀层,并具有部分绝缘设计,以确保安全可靠的电气连接。它的主尺寸为22 AWG,适用于#6 / M3.5螺钉,直径为3.56毫米。该接线端子的特点是封闭式桶形设计,且安装方式为直插式。通过这些特性,它能够为工业、家电和其他应用提供高效、稳定的电力传输解决方案。

    技术参数


    - 型号:53240-1
    - 产品类型:弹簧叉式接线端子
    - 电线尺寸:509 – 3260 CMA
    - 螺钉直径:3.56毫米(0.14英寸)
    - 舌厚:0.79毫米(0.031英寸)
    - 终端长度:20.6毫米(0.811英寸)
    - 兼容绝缘直径:最大3.56毫米(0.14英寸)
    - 工作温度范围:105°C(221°F)
    - 电压等级:600伏
    - 包装数量:1000个/包
    - 包装方法:散装件
    - 电气特性:
    - 铜基材料
    - 锡镀层

    产品特点和优势


    53240-1型弹簧叉式接线端子具备多种显著优势。首先,它的封闭式桶形设计能够提供更稳定、可靠和持久的电气连接。其次,锡镀层有效防止氧化,延长使用寿命。此外,该产品部分绝缘的设计减少了电气干扰的可能性。在实际应用中,这种设计特别适合在高温、高湿度等恶劣环境下使用,提供了更强的机械和电气稳定性。

    应用案例和使用建议


    53240-1型接线端子被广泛应用于各种工业领域,如工业自动化、汽车电子和家用电器等。在实际使用过程中,由于其封闭式桶形设计和高强度机械特性,非常适用于高振动和高频操作环境。建议在使用时根据具体应用需求选择合适的电缆尺寸,并确保螺钉的紧固力度适中,避免因过度紧固导致的损坏。此外,在复杂环境下使用时,还应注意保持适当的散热措施。

    兼容性和支持


    该产品的兼容性良好,适用于铜材质电线,并且具有部分绝缘设计,能够与其他标准电子元件或设备配合使用。TE Connectivity作为制造商,提供了全面的技术支持和售后服务。用户可以通过电话+1 800 522 6752联系技术支持部门,获取详细的使用指南和技术咨询。

    常见问题与解决方案


    1. 问:如何正确安装53240-1型接线端子?
    - 答:首先确保电线尺寸符合要求,然后将电线插入桶形终端并使用合适的工具压接。最后,拧紧螺钉以固定电线。

    2. 问:如何处理电气连接不稳定的问题?
    - 答:检查接线端子与电线的连接是否牢固,确认电线尺寸是否匹配,必要时重新进行压接操作。如果问题依旧,建议联系技术支持人员进一步诊断。

    3. 问:如何清洁接线端子以确保长期稳定性?
    - 答:使用无水酒精或专用清洁剂轻轻擦拭接线端子表面,确保没有灰尘和杂质附着,从而维持良好的电气接触性能。

    总结和推荐


    综上所述,53240-1型弹簧叉式接线端子凭借其优秀的机械特性和稳定的电气性能,成为工业和家电应用中的理想选择。其封闭式桶形设计、部分绝缘和锡镀层使其在各种恶劣环境中表现出色。强烈推荐在需要高可靠性连接的应用场景中使用这款产品。如果您对这款产品有任何疑问或需要更多技术支持,请随时联系TE Connectivity。

53240-1参数

参数
长*宽*高 20.6mm*5.94mm*5.94mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53240-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53240-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53240-1 53240-1数据手册

53240-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
