2118614-1

产品分类: 其他射频器件
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-2118614-1
供应商: 期货订购
标准整包数: 12000
TE CONNECTIVITY 其他射频器件 2118614-1

2118614-1概述

    电子元器件技术手册:Metaspan天线

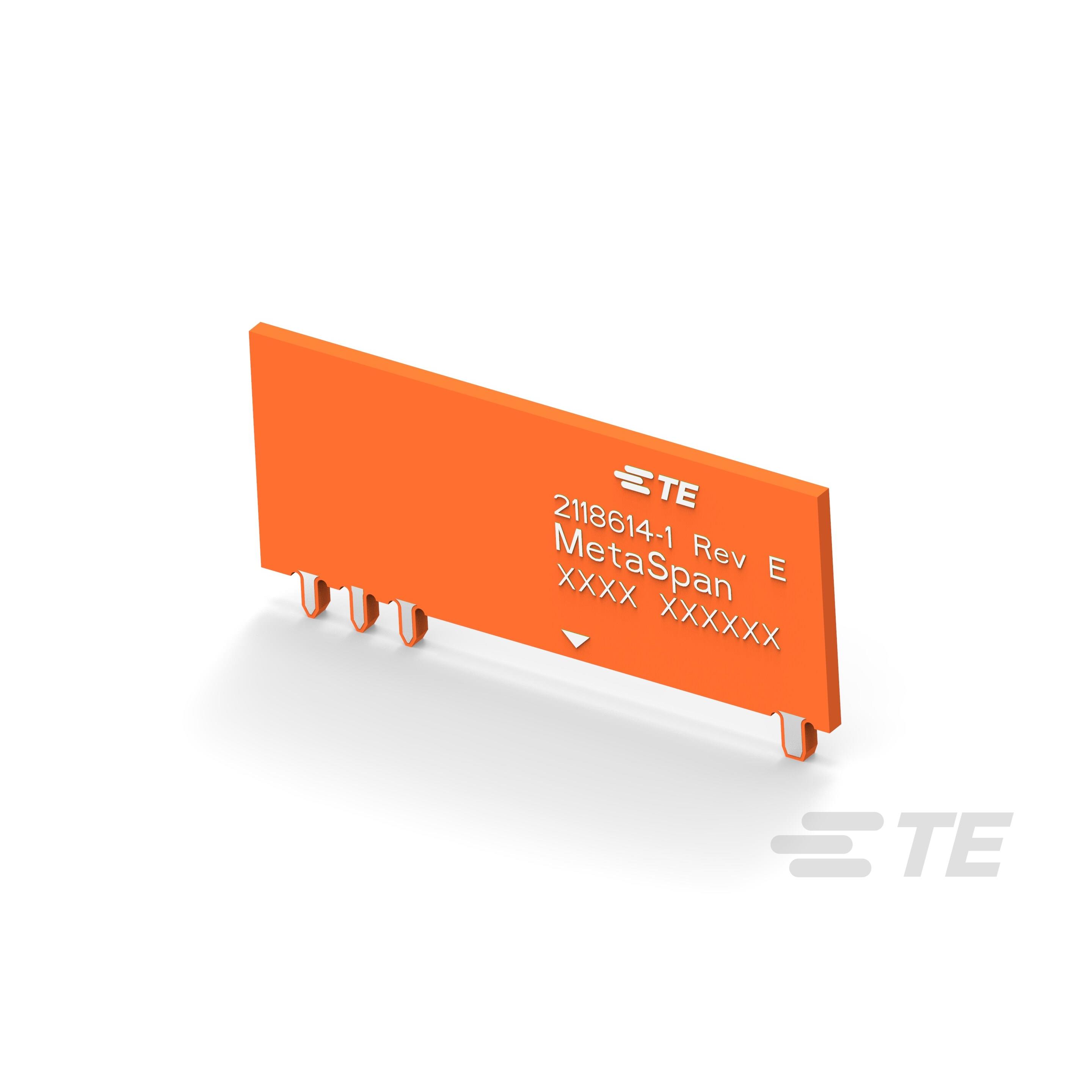

    产品简介


    Metaspan天线(型号2118614)是一款高性能、多频段的天线,适用于各种无线通信应用。该天线的设计旨在满足不同频段的需求,覆盖了从704 MHz到960 MHz、1710 MHz到2170 MHz以及2496 MHz到2690 MHz的频率范围。这种宽泛的频带覆盖使得Metaspan天线能够广泛应用于移动通信、物联网设备以及各种无线终端产品中。

    技术参数


    | 参数名称 | 规格 |

    | 频率范围 | 704-960 MHz、1710-2170 MHz、2496-2690 MHz |
    | 天线尺寸 | 27.80 mm × 50.00 mm × 20.00 mm |
    | 重量 | 20 g |
    | 材料 | PCB, 两层,1/2 盎司铜 |
    | 表面处理 | SMOBC(焊锡掩膜覆盖裸铜) |
    | 掩膜颜色 | 橙色 |
    | 封装方式 | 单独封装,真空包装 |
    | 符合标准 | IPC-6013 Class 2、IPC-A-600 Class 2、TE Connectivity Environmental Standard TEC-138-702 |

    产品特点和优势


    1. 频段覆盖广:能够同时覆盖多个重要的无线频段,满足多种通信需求。
    2. 紧凑设计:轻巧且体积小,便于集成到各种小型设备中。
    3. 高可靠性:采用高标准的制造工艺和材料,确保长期稳定运行。
    4. 兼容性强:适用于多种通信协议和设备,易于集成。

    应用案例和使用建议


    Metaspan天线已经在多种移动通信设备中得到应用,如智能手机、平板电脑以及各类物联网设备。在实际应用中,建议根据具体的产品尺寸和重量限制来选择合适的天线型号。此外,在安装过程中应注意避免金属遮挡,以保证信号传输效果。

    兼容性和支持


    Metaspan天线与大多数常见的无线通信设备兼容,可以方便地进行集成。TE Connectivity提供了详尽的技术支持和维护服务,包括详细的安装指南和技术文档,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号强度不足 | 确保天线没有被金属物体遮挡;检查天线的安装方向 |
    | 安装复杂 | 参考官方安装指南;联系技术支持团队获取帮助 |

    总结和推荐


    Metaspan天线(型号2118614)凭借其广泛的频段覆盖、可靠的性能和小巧的体积,成为移动通信和物联网应用的理想选择。对于需要多功能、高可靠性的应用场合,我们强烈推荐使用这款天线。TE Connectivity提供的技术支持和服务也确保了用户的使用体验和产品性能的持续优化。

2118614-1参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
零件状态 在售
包装方式 散装

2118614-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2118614-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他射频器件 TE CONNECTIVITY 2118614-1 2118614-1数据手册

2118614-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
