213841-8

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 精密成型的 .125 AMP POWERBAND 插针和插座电源端子是大电流端子,提供电气性能和带状馈电、精密成型端子的经济性和生产力。
供应商型号: 571-213841-8
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 多用途触头 213841-8

213841-8概述

    电子元器件技术手册:AMP POWERBAND 213841-8 接触件

    产品简介

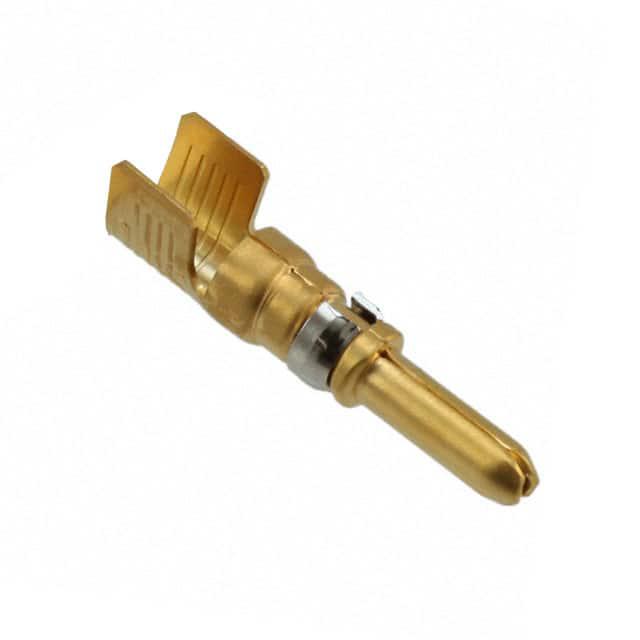

    AMP POWERBAND 213841-8 是一款针型接触件,专为高压电力传输设计。这款接触件具有金镀层,适用于交流600V和直流600V的工作电压。它适用于8号接触尺寸,并能连接10至8号AWG(5至8平方毫米)的电线。通过压接工艺将接触件固定到铜线上,确保其在高电流环境下的可靠连接。该接触件主要用于电力传输领域,是AMP POWERBAND系列的一部分。

    技术参数


    - 工作电压:600V AC/DC
    - 接触面积电镀材料:金
    - 接触区域电镀材料厚度:5至8微米
    - 电线接触终止区电镀材料:金闪光涂层
    - 接触面电镀材料厚度:30微米
    - 接触导向:直插式
    - 接触基材:铜
    - 最大电流承载能力:50安培
    - 电线绝缘支持:无
    - 电线尺寸:5至8平方毫米
    - 操作温度范围:-55°C 至 105°C
    - 包装数量:100个/盒
    - 包装方式:纸箱
    - 符合法规:欧盟RoHS 2011/65/EU、中国RoHS 2016年第32号令、欧盟ELV 2000/53/EC、欧盟REACH条例 (EC) No. 1907/2006

    产品特点和优势


    - 高电压承载能力:能承受高达600V的电压,适合各种高压电力传输需求。
    - 金镀层设计:提高接触件的耐腐蚀性和电导率,延长使用寿命。
    - 可靠性强:直插式设计,确保连接稳固,且不易松动。
    - 大电流承载能力:最大承载电流可达50安培,满足大功率设备的需求。
    - 环保合规:符合多项环保法规要求,如RoHS、ELV、REACH等,确保无毒环保。

    应用案例和使用建议


    - 应用案例:该接触件广泛应用于电动汽车充电站、工业控制系统、太阳能发电系统等领域,尤其是在需要高电压和大电流传输的场合。
    - 使用建议:在安装过程中,应严格按照手册要求进行压接处理,确保接触件与电线之间的连接紧密。同时,在高温环境下使用时,应注意散热措施,以保持其最佳性能。

    兼容性和支持


    - 兼容性:该接触件可与其他AMP POWERBAND系列产品兼容,如套管装配组件(213843-2)、圆形连接器(CAT-AM71-C83998K)等。
    - 技术支持:如有任何安装或使用问题,可拨打1-800-522-6752获取技术支持。

    常见问题与解决方案


    - 问题1:接触件无法正常压接。
    - 解决方案:检查压接工具是否正确,重新调整压接压力或更换新接触件。
    - 问题2:接触件在使用过程中出现过热现象。
    - 解决方案:确保接触件与电线连接良好,考虑增加散热装置,降低工作环境温度。

    总结和推荐


    AMP POWERBAND 213841-8 接触件以其出色的电气性能和高可靠性成为电力传输领域的理想选择。它不仅能够满足高压、大电流的应用需求,而且环保合规,是一款值得推荐的产品。无论是用于电动汽车还是工业控制系统,这款接触件都能提供卓越的性能表现。综上所述,我强烈推荐此产品给需要高性能电力传输解决方案的用户。

213841-8参数

参数
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

213841-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

213841-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 213841-8 213841-8数据手册

213841-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.6515 ¥ 132.2552
10+ $ 13.986 ¥ 118.1817
20+ $ 13.446 ¥ 113.6187
50+ $ 12.7872 ¥ 108.0518
100+ $ 12.1824 ¥ 102.9413
200+ $ 10.794 ¥ 91.2093
500+ $ 10.731 ¥ 90.677
库存: 1996
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.25
