47386-5

产品分类: 线缆工具
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-47386-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 线缆工具 47386-5

47386-5概述

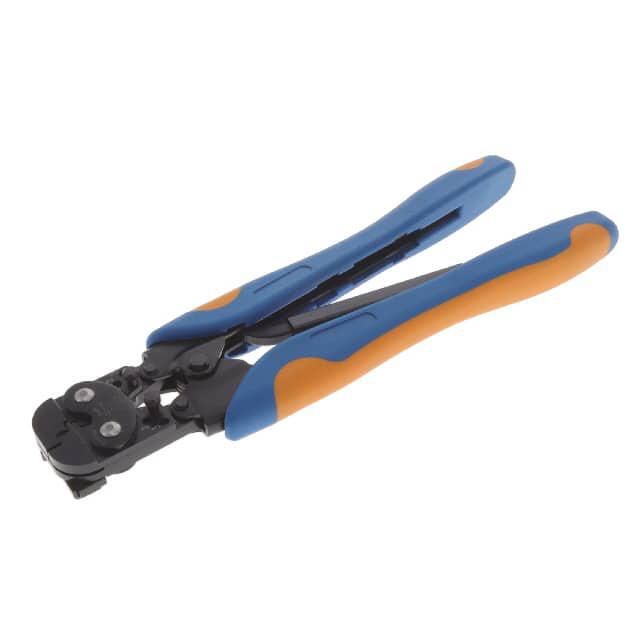

    CERTI-CRIMP 手动压接工具技术手册

    1. 产品简介


    CERTI-CRIMP 手动压接工具是专门用于将电子元器件(如端子和连接器)压接到电线上的工具。这些工具主要用于压接铜线,适用于多种不同类型的导线(实心或绞合),并且支持多种电线尺寸(从 14 AWG 到 30 AWG)。该工具的设计旨在确保完全压接,以达到最大的拉力性能。CERTI-CRIMP 系列工具广泛应用于工业制造、汽车电子和航空航天等领域。

    2. 技术参数


    - 产品类型:手动压接工具
    - 适用电线类型:铜线,包括实心和绞合导线
    - 电线尺寸范围:30 AWG 至 14 AWG
    - 压接产品类型:PIDG 端子和接头、PLASTI-GRIP 接头、PIDG 防辐射端子和接头、绝缘限制尼龙终端等
    - 工具颜色编码:用于匹配被压接产品的颜色编码
    - 工作环境:需保持清洁、干燥,并避免长期使用导致的手部损伤

    3. 产品特点和优势


    - 可靠性:采用机械闭锁机制,确保每次都能完成完整压接,提高连接的可靠性。
    - 便捷性:通过简单的步骤即可完成压接操作,适用于低产量应用场合。
    - 灵活性:工具可调整绝缘层压接力度,以适应不同直径的导线。
    - 耐用性:材料坚固,适合长期使用,维护简单,易于更换易损件。

    4. 应用案例和使用建议


    - 应用实例:在汽车电子设备中,用于压接连接器至电缆上;在航空航天领域,用于安全关键连接。
    - 使用建议:为了保证最佳效果,建议先进行试压,检查压接效果后再进行批量生产;定期进行工具检查和维护,确保压接质量。

    5. 兼容性和支持


    - 兼容性:支持多种标准电线尺寸和连接器类型,具体见表中描述。
    - 支持信息:提供客户维修服务,可通过电话或传真订购替换部件,技术支持和指导详见官网。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用过程中工具无法正常打开 | 检查弹簧是否损坏,如有必要则更换 |
    | 压接后的连接器松动 | 调整绝缘层压接强度,重复压接直至稳固 |

    7. 总结和推荐


    CERTI-CRIMP 手动压接工具凭借其可靠的设计和方便的操作,在电子元件压接领域具有显著优势。对于需要高质量、稳定连接的应用场合,尤其是低产量制造环境,它是一个理想的选择。建议所有需要可靠压接解决方案的工程师和技术人员考虑使用此工具。
    总之,CERTI-CRIMP 手动压接工具因其强大的功能性、广泛的兼容性和便捷的操作而值得推荐。无论是对品质有高要求的应用还是对效率有严格要求的生产环境,这款工具都是一个值得信赖的选择。

47386-5参数

参数
零件状态 在售
包装方式 散装

47386-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

47386-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 线缆工具 TE CONNECTIVITY 47386-5 47386-5数据手册
