179544-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-179544-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 179544-000

179544-000概述


    产品简介

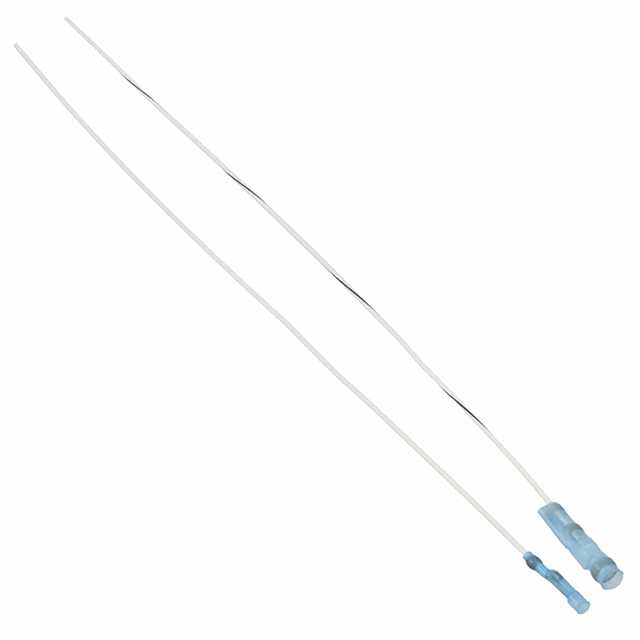

    D-181-2222-90/9 Raychem Shield Terminator
    D-181-2222-90/9 是泰科电子旗下 Raychem 品牌的一款屏蔽终端器,适用于多种保护产品应用。这款产品主要用于提供电缆屏蔽层的电气连接,特别是在高要求的电气环境中确保电缆信号的完整性和稳定性。它广泛应用于家电、通讯设备、汽车、工业设备和医疗设备等领域。

    技术参数


    以下为 D-181-2222-90/9 的技术规格和性能参数:
    - 内径 (mm [in]):4.50 [0.180]
    - 护套外径 (mm [in]):1.90 – 4.30 [0.075 – 0.170]
    - 密封等级:耐水溅
    - 屏蔽层最小外径 (mm [in]):1.50 – 3.60 [0.060 – 0.140]
    - 预装导线:包含
    - 预装导线线径 (mm² [AWG]):0.38 [22]
    - 最大长度 (mm [in]):22.70 [0.895]
    - 工作温度范围:适用于电缆温度评级为 125°C

    产品特点和优势


    D-181-2222-90/9 屏蔽终端器具有以下几个显著特点和优势:
    1. 耐水溅设计:有效防止水分进入,提高产品可靠性。
    2. 高温度适应性:可在高达 125°C 的环境下稳定工作。
    3. 方便安装:预装导线使得安装过程更加便捷,减少施工时间。
    4. 优良的电气性能:确保屏蔽层与电缆之间的可靠连接,提升信号传输质量。
    这些特点使得 D-181-2222-90/9 在高湿度和高温环境下的应用更为理想,具备广泛的市场竞争力。

    应用案例和使用建议


    D-181-2222-90/9 广泛应用于需要高可靠性的环境中,如家用电器、通信设备、汽车制造和工业控制设备。以下是一些典型的应用场景:
    1. 家用电器:在微波炉、冰箱等设备中保护内部线路,避免电磁干扰。
    2. 通信设备:在基站和服务器中用于保护高速信号传输,确保数据传输的稳定性和完整性。
    3. 汽车制造:在车辆的 CAN 总线系统中使用,以确保信号的无损传输。
    使用建议:
    - 确保安装前彻底清洁电缆和终端器,以保证良好的接触。
    - 检查电缆的温度等级是否符合产品的工作要求。
    - 注意安装过程中不要过度拉扯预装导线,以防损坏。

    兼容性和支持


    D-181-2222-90/9 主要与其他标准电缆兼容,尤其适用于直径在 1.90mm 至 4.30mm 之间的电缆。制造商提供了相应的技术支持,用户可以通过注册账户获得详细的技术文档和产品支持服务。

    常见问题与解决方案


    - 问题:安装时预装导线断裂
    - 解决方案:确保安装过程中不要过度拉扯导线,且检查导线是否有损伤。

    - 问题:屏蔽效果不佳
    - 解决方案:检查电缆是否正确安装,确保终端器紧密贴合电缆屏蔽层。

    总结和推荐


    综上所述,D-181-2222-90/9 屏蔽终端器凭借其优异的防水性能、高温度适应性和便利的安装特性,在多种应用场合中表现出色。我们强烈推荐在需要高可靠性信号传输的环境中使用该产品,以确保最佳性能和长久耐用性。

179544-000参数

参数
长*宽*高 22.7mm(长度)

179544-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

179544-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 179544-000 179544-000数据手册

179544-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
