330896

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 3093864
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 330896

330896概述


    产品简介

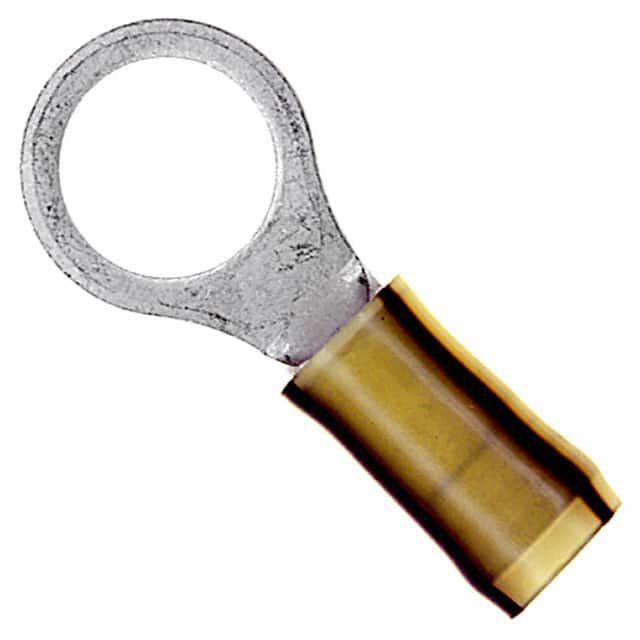

    本产品是一款封闭环舌形端子(Closed Ring Tongue Terminal),型号为PIDG,适用于16至14 AWG的电线。该端子主要用于重型电气连接需求,可应用于工业、建筑和汽车等多个领域。其独特的设计使得安装方便快捷,同时具备良好的导电性能和耐久性。

    技术参数


    - 端子类型:封闭环舌形端子
    - 适用电线尺寸:16至14 AWG
    - 安装孔径:3/8英寸
    - 舌厚:0.79毫米(0.031英寸)
    - 安装孔直径:9.91毫米(0.39英寸)
    - 绝缘套颜色:黄色
    - 条纹颜色:黑色
    - 产品重量:4.889克
    - 电压额定值:300伏特
    - 操作温度范围:105°C(221°F)
    - 绝缘层支持:部分绝缘
    - 包装方式:散装件
    - 包装数量:500个

    产品特点和优势


    1. 重型设计:该端子采用高强度材料制造,能够承受较高的机械应力,适合各种严苛的工作环境。
    2. 优良的导电性能:经过镀锡处理,有效提高导电性能,减少电阻损失。
    3. 安装简便:封闭环舌形设计便于快速安装,提高了工作效率。
    4. 环境友好:符合多种环保标准,如RoHS、REACH等,减少了对环境的影响。

    应用案例和使用建议


    应用案例
    该端子常用于电气连接中,特别是在需要高载流能力和良好接触稳定性的场合。例如,它可以在汽车电气系统中作为电源线的连接器,或者在工业控制系统中作为传感器与主控系统的接口。
    使用建议
    1. 在安装时确保电线绝缘层的长度符合端子的要求,避免过长或过短导致连接不良。
    2. 定期检查端子的连接状态,确保接触良好,防止因松动引起的安全隐患。
    3. 选择合适的工具进行压接,保证压接质量,避免压接不牢导致的连接问题。

    兼容性和支持


    该端子与铜基材和锡涂层的电线兼容,能够提供可靠的电气连接。制造商提供了详尽的技术支持和售后服务,用户可以通过拨打客服电话获取帮助。

    常见问题与解决方案


    1. 问题:端子安装后出现松动现象。
    解决方法:重新检查并确保电线与端子的接触面清洁无污物,适当调整压接工具的压力,确保压接质量。

    2. 问题:端子导电性能不佳。
    解决方法:确认电线与端子的镀锡表面完好无损,如有损伤需更换新的端子。

    总结和推荐


    这款封闭环舌形端子以其卓越的性能、耐用性和良好的电气连接能力,在多个应用领域中表现出色。它不仅满足了工业级的需求,还符合严格的环保标准,是值得推荐的产品。建议用户在使用时遵循制造商的指导,以充分发挥其性能并确保安全可靠的应用。

330896参数

参数
长*宽*高 32.92mm*13.49mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

330896厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

330896数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 330896 330896数据手册

330896封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.052
10+ ¥ 7.3395
100+ ¥ 6.7279
500+ ¥ 6.7279
1000+ ¥ 6.6055
2500+ ¥ 6.6055
库存: 10
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.05
