55A0111-22-98

产品分类: 单芯线缆
厂牌: TE CONNECTIVITY

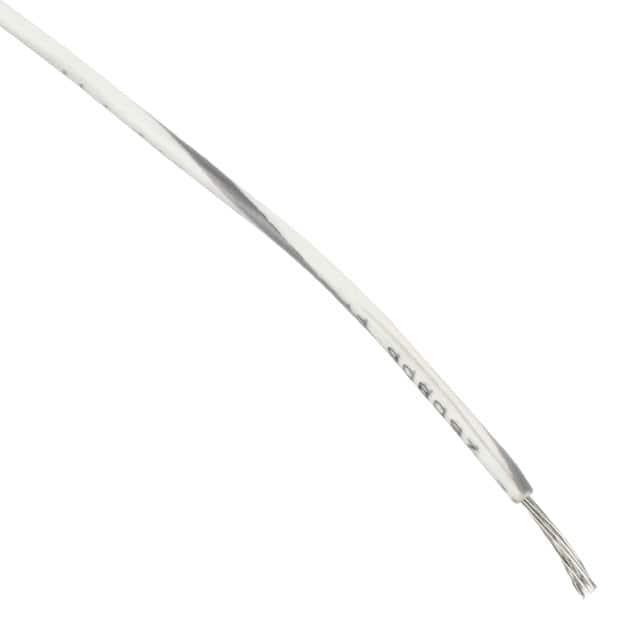

产品描述: Hook-up Wire 22AWG 1.14mm Tinned Copper 600V
供应商型号: Q-55A0111-22-98
供应商: 期货订购
标准整包数: 5000
TE CONNECTIVITY 单芯线缆 55A0111-22-98

55A0111-22-98概述

    高性能导线与电缆:SPEC 55产品技术手册

    产品简介


    SPEC 55是一种高性能的电线和电缆,主要用于航空航天和特殊应用领域。它由经过辐射交联改性的ETFE聚合物绝缘层包裹,具备优异的机械和电气性能。SPEC 55通过银镀铜导体来提供宽广的工作温度范围,从-65°C到+200°C(-85°F至+392°F),具有出色的刮痕耐磨损、切割抗穿透能力,适用于极端环境下的可靠性安装。

    技术参数


    SPEC 55的主要技术参数如下:
    - 绝缘材料:辐射交联改性ETFE聚合物
    - 温度等级:-65°C至+200°C
    - 电压等级:600V, 1000V
    - 机械性能:
    - 拉伸强度 + 延伸率(单壁):≥35 N/mm²,最小125%
    - 划痕耐磨试验:>100次循环(150°C)
    - 焊接热阻:≥370°C,1分钟
    - 化学性能:不受普通化学品影响,如燃料、液压油等
    - 电气性能:
    - 介电常数:1 KHz时为2.7
    - 耗散因子:1 KHz时为0.001

    产品特点和优势


    SPEC 55的独特优势在于其高灵活性和耐用性,能够轻松处理复杂安装环境。其辐射交联改性的ETFE绝缘材料,赋予了导线在极端条件下优异的机械和电气性能,如出色的抗刮痕耐磨、抗切割穿透能力及卓越的化学稳定性。此外,其小尺寸和轻重量使其在高密度互连布线系统中具有明显的优势。

    应用案例和使用建议


    SPEC 55导线广泛应用于航空制造和特种设备中。例如,用于飞机内部布线时,可确保在苛刻环境下依然可靠运行。建议用户在选择导线时,依据具体应用场景(如航空应用、设备内部布线等)确定合适的导线类型(单壁或双壁)及其对应的绝缘厚度。

    兼容性和支持


    SPEC 55符合多项国际标准,包括SAE AS22759、NEMA WC-27500、Defense Standard 61-12、VDE 9426/9427/9428、Boeing BMS 13-48、Airbus ABS 0820-0826等。针对航天领域的特殊要求,55PC系列提供了专门的设计,能够在太空中长时间服役。TE公司为其产品提供详尽的技术支持和售后服务。

    常见问题与解决方案


    - Q:如何测试SPEC 55的焊接热阻?
    - A: 使用高温烙铁(370°C)持续加热1分钟,观察导线的熔化情况。SPEC 55应保持良好的焊点质量,不会出现熔化现象。

    - Q:SPEC 55是否适合在含有氟化剂的环境中使用?
    - A: 是的,SPEC 55有超低氟版本,适用于含氟化剂的环境。具体型号需根据具体应用场景选择。

    总结和推荐


    综上所述,SPEC 55是一款在极端条件下表现出色的高性能导线。其独特的性能特点和广泛的应用范围,使得其在市场上具有显著的竞争优势。强烈推荐在航空、军事和其他对可靠性要求极高的场合使用。TE公司提供的全面技术支持和服务保障,使SPEC 55成为值得信赖的选择。

55A0111-22-98参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装

55A0111-22-98厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

55A0111-22-98数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 单芯线缆 TE CONNECTIVITY 55A0111-22-98 55A0111-22-98数据手册

55A0111-22-98封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.425 ¥ 3.485
10000+ $ 0.4 ¥ 3.28
25000+ $ 0.3238 ¥ 2.6548
50000+ $ 0.2913 ¥ 2.3883
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 17425
