320138

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, SOLISTRAND系列, M6 (1/4)螺栓, 0.265in内环直径, 最大线规42.4mm²
供应商型号: JY-320138
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 320138

320138概述


    产品简介

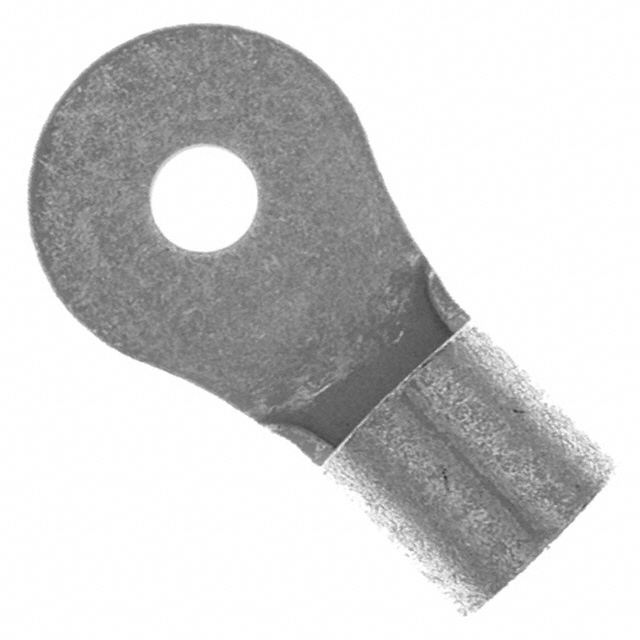

    产品名称:闭口环形舌端子
    产品型号:320138
    产品类型:闭口环形舌端子(Closed Ring Tongue Terminal)
    主要功能:用于连接2号铜线至1/4英寸或M6螺栓
    应用领域:适用于需要高稳定性和可靠性的电气和电子设备中,如工业控制设备、开关柜、动力传输系统等。

    技术参数


    - 适用电线规格:52600 – 83700 CMA(约2 AWG)
    - 螺栓直径:6.73 mm(0.265英寸)
    - 舌厚度:0.79 mm(0.031英寸)
    - 产品长度:1.657英寸(0.07毫米标注可能存在错误)
    - 接触特征:封闭式巴尔,直角安装,镀锡表面
    - 绝缘方式:非绝缘
    - 工作温度范围:-40°C至170°C(338°F)
    - 密封性:不密封
    - 包装数量:每包50个
    - 重量:17.121克

    产品特点和优势


    - 闭口环形设计:提供更强的机械稳定性,防止在振动条件下松动。
    - 直角安装:便于布线和维护。
    - 镀锡表面:提高导电性和耐腐蚀性。
    - 高可靠性:适用于严苛的工作环境,符合欧盟RoHS、REACH和ELV指令。

    应用案例和使用建议


    应用案例:
    - 工业控制系统的信号线连接
    - 动力传输系统的接地连接
    使用建议:
    - 在进行安装前,确保电线绝缘层已被正确剥除并清洁,以确保良好的电气连接。
    - 使用合适的压接工具进行压接,以确保连接的可靠性。
    - 定期检查端子连接部位是否有氧化或其他损坏迹象,及时更换以保证电路的安全运行。

    兼容性和支持


    - 兼容材料:铜基材和锡镀层
    - 包装方式:散装包装
    - 供应商支持:对于技术支持和售后问题,可拨打+1 800 522 6752联系制造商。

    常见问题与解决方案


    1. 问题:压接后端子接触不良。
    - 解决方案:确认电线是否完全插入端子内部,并使用适当的压接工具进行压接。
    2. 问题:端子在高温环境下出现松动。
    - 解决方案:确认安装时使用了合适的螺栓直径和紧固力度,避免过度拧紧导致变形。
    3. 问题:端子无法承受振动。
    - 解决方案:选择合适的应用场合,尽量避免在高频振动环境中使用。

    总结和推荐


    320138型闭口环形舌端子是一款高性能、高可靠性的电气连接件。其独特的封闭式设计、直角安装和镀锡表面处理使其适用于各种严苛的工业环境。经过严格的测试和认证,符合多项国际标准,特别适合于对可靠性要求高的应用场景。强烈推荐此产品作为各类工业设备的连接部件。

320138参数

参数
长*宽*高 42.09mm*22.61mm*1.78mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

320138厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

320138数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 320138 320138数据手册

320138封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.9518
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.95
