55A0111-20-90

产品分类: 单芯线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 484-55A0111-20-90-DS-ND
供应商: Digi-Key
标准整包数: 1

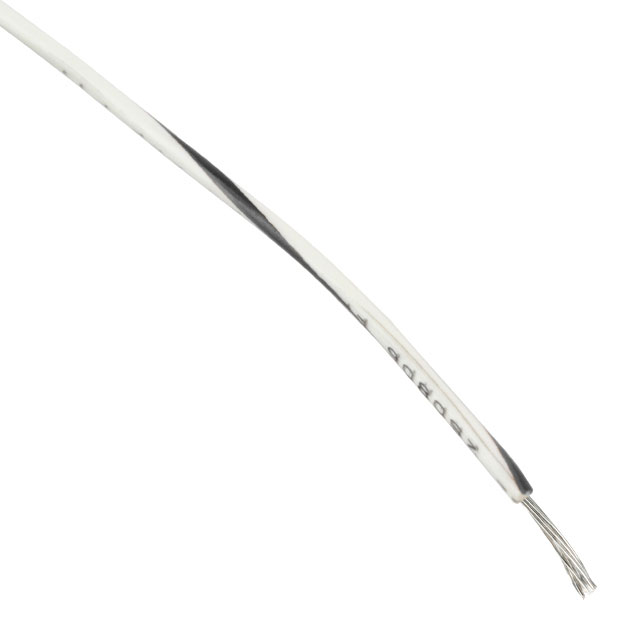

TE CONNECTIVITY 单芯线缆 55A0111-20-90

55A0111-20-90概述

    高性能电线电缆SPEC 55 技术手册

    1. 产品简介


    SPEC 55 是一种高性能电线电缆,适用于航空航天和军事领域的高可靠性需求。其主要功能包括:
    - 用于飞机内部布线,提高系统的可靠性和耐用性。
    - 通过特殊处理的银镀铜导体,确保在极端温度下依然具备优异的电气性能。
    - 提供卓越的化学耐受性和抗紫外线、臭氧等环境因素的能力。
    应用领域广泛,特别是在航空器内部的布线系统、工业控制设备及高精度仪器仪表中,因其出色的机械性能和电气特性而备受青睐。

    2. 技术参数


    - 导体材料: 银镀铜或镍镀铜,根据需要选择不同的材料。
    - 绝缘材料: 辐射交联改性ETFE(四氟乙烯-乙烯共聚物)。
    - 尺寸与重量:
    - 单层设备线缆: 壁厚为0.15 mm [0.006 in],直径范围广泛。
    - 双层航空线缆: 壁厚分别为0.2 mm [0.008 in] 和0.25 mm [0.010 in],提供更可靠的保护。
    - 电压等级: 600 V和1000 V。
    - 机械性能:
    - 抗划伤能力: >100次,温度达到150°C [302°F]。
    - 弯曲耐久性: >1000次,测试标准为波音BSS 7324。
    - 抗拉强度: 35 N/mm²,最小总伸长率: 75%。
    - 环境性能:
    - 温度范围: 连续工作温度可达-65°C至+200°C [-85°F至+392°F]。
    - 燃烧特性: 最大燃烧时间不超过30秒,最大燃烧长度不超过75毫米 [3英寸]。
    - 防火性: 符合FAA标准,火焰阻燃性优越。
    - 抗弧光跟踪能力: 在干湿条件下均有良好表现。

    3. 产品特点和优势


    - 机械耐久性: 耐刮擦、耐切割、具有良好的蠕变阻力。
    - 电气性能: 抗过载,抗熔化,符合航空级材料标准。
    - 化学稳定性: 不受大多数常用化学品影响,例如燃料、液压油等。
    - 环保性: 无卤素,符合NASA和ESA的空间材料要求。
    - 易安装: 柔软易弯曲,方便布线。

    4. 应用案例和使用建议


    - 应用案例: 在空客和波音的商用飞机项目中广泛采用,确保飞行安全。
    - 使用建议:
    - 确保布线过程中的温度和湿度控制,避免因不当安装导致性能下降。
    - 在高温环境下使用时,优先选择高耐热性能的型号。

    5. 兼容性和支持


    - 兼容性: 可以与其他标准连接器和配件配合使用,如MIL-STD-681。
    - 厂商支持: TE Connectivity提供了全面的技术支持,包括现场安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 导体断裂
    - 解决方案: 使用正确型号的工具进行剥线,避免过度弯曲。
    - 问题2: 电气性能不佳
    - 解决方案: 检查绝缘层是否受损,更换损坏部分。

    7. 总结和推荐


    SPEC 55 在航空和工业自动化领域表现出色,其独特的性能和多功能性使其成为许多高要求应用的首选。其优异的机械性能、电气性能和环境适应性使得它在航空和工业领域有着广泛的应用前景。总体而言,强烈推荐在需要高性能和高可靠性的场合使用此产品。

55A0111-20-90参数

参数
5000' (1524.0m)
零件状态 在售
包装方式 散装

55A0111-20-90厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

55A0111-20-90数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 单芯线缆 TE CONNECTIVITY 55A0111-20-90 55A0111-20-90数据手册

55A0111-20-90封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.805 ¥ 6.8023
2+ $ 0.7648 ¥ 6.4621
5+ $ 0.7199 ¥ 6.0832
7+ $ 0.7031 ¥ 5.9416
10+ $ 0.6854 ¥ 5.7916
25+ $ 0.6039 ¥ 5.1033
50+ $ 0.591 ¥ 4.9937
库存: 6988
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.8
直接购买
加入购物车
