1-2314845-6

厂牌: TE CONNECTIVITY
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2mm 2 16pin 2A 380nm 金 贴片安装
供应商型号: 17-1-2314845-6-ND
供应商: Digi-Key
标准整包数: 1

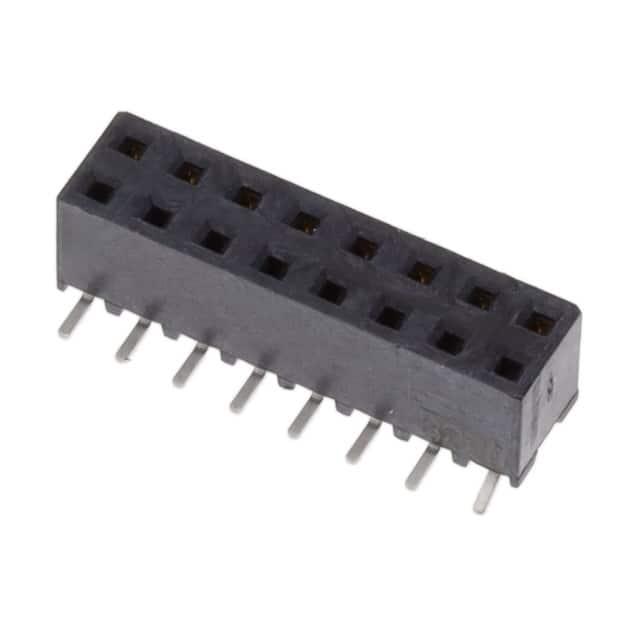

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 1-2314845-6

1-2314845-6概述


    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm连接器家族提供了多种可靠的板对板和线对板解决方案。这些2 mm头占用的PCB空间比标准的2.54 mm [0.100"] 中心线减少了38%,使客户能够在其板上构建更多功能。我们的断开式头与市场上其他主要品牌插座互配,适用于各种自动化表面贴装、通孔再流焊和传统通孔安装,提供客户多样化的PCB组装选项。产品系列包括单排和双排选择,垂直和直角方向,并提供管状和带盘封装,以适应不同的产品处理系统。

    技术参数


    - 材料
    - 镀层:30 µ” [0.76 µm] 金镀层、15 µ” [0.38 µm] 金镀层、4 µ” [0.1 µm] 金镀层、锡镀层
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境条件:UL94 V0,低卤素,操作环境等级III
    - 规格
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH标准
    - 尚未获得UL认证
    - 已获得VDE认证
    - 电气特性
    - 电流承载能力:最大2A
    - 绝缘耐压:650VAC
    - 工作电压:125VDC或125VAC RMS
    - 机械特性
    - 工作温度:锡镀层-40°C至105°C,金镀层-40°C至125°C
    - 可焊接性:最高可耐260°C回流焊
    - 振动测试:无超过1微秒的电中断现象

    产品特点和优势


    - 节省空间:相较于2.54 mm [0.100"] 中心线,节省38%的PCB空间,增加了设计的灵活性。
    - 高效成本效益:通过自动化表面贴装和通孔再流焊工艺实现高效且经济的应用。
    - 互配性强:与市场上其他主要品牌的插座互配,提供了广泛的兼容性。

    应用案例和使用建议


    AMPMODU 2 mm 断开式头广泛应用于工业控制、机器人、建筑和家庭自动化、仪器仪表和测试设备等领域。例如,在工业控制系统中,可以将其用于传感器和执行器之间的连接,提高系统的可靠性和稳定性。在机器人领域,这些连接器可用于电源模块和其他关键组件的连接。建议在安装过程中使用自动装配设备,以确保高效的生产和高可靠性。

    兼容性和支持


    这些连接器与其他主要品牌的插座兼容,可以轻松地进行更换和升级。TE Connectivity 提供全面的技术支持和客户服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题:如何识别正确的连接器型号?
    - 解决方案:参考产品目录中的智能零件号定义表,根据所需的连接器类型、引脚数、方向和镀层等参数选择合适的型号。

    - 问题:如何进行回流焊接?
    - 解决方案:确保焊接温度不超过260°C,并遵循制造商提供的焊接指南。

    总结和推荐


    AMPMODU 2 mm 断开式头是一款高性能、高可靠性的电子元件,具有出色的节省空间和成本效益。其广泛的适用范围和良好的兼容性使其成为工业控制、机器人和自动化领域的理想选择。因此,我们强烈推荐这一产品用于需要高可靠性和灵活设计的应用场景。

1-2314845-6参数

参数
触头镀层厚度 - 配接 380nm
间距-配接 2mm
额定电流 2A
排数 2
防护等级 -
针脚数 16pin
类型 Bottom or Top Entry,Push-Pull,Receptacle
触头镀层 - 配接
颜色 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

1-2314845-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2314845-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 1-2314845-6 1-2314845-6数据手册

1-2314845-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7756 ¥ 23.4538
35+ $ 2.0767 ¥ 17.3797
105+ $ 1.9216 ¥ 16.0815
525+ $ 1.7592 ¥ 14.7225
库存: 1980
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.45
