TRD13D10QC

产品分类: 翘板开关
厂牌: TE CONNECTIVITY
产品描述: On-On SPDT 20000Cycles 3A SPDT SPDT 螺纹安装,面板安装 19.1mm(长度)*23.44mm(高度)
供应商型号: Q-TRD13D10QC
供应商: 期货订购
标准整包数: 10

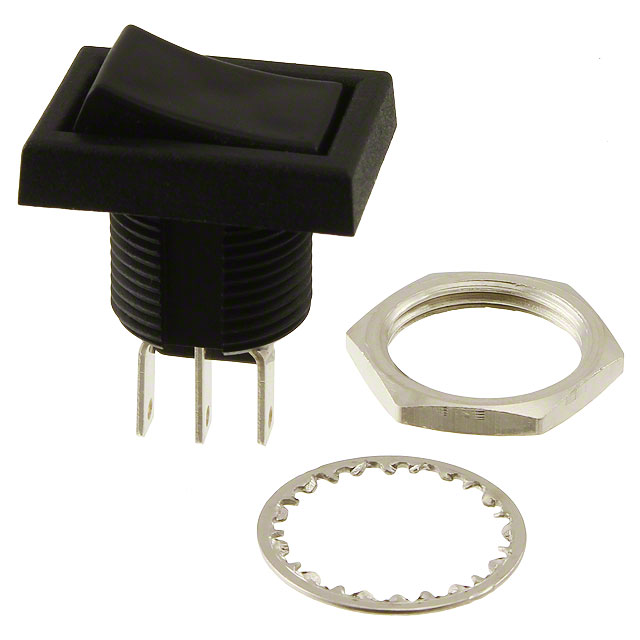

TE CONNECTIVITY 翘板开关 TRD13D10QC

TRD13D10QC概述

    电子元器件技术手册:TRD系列翘板开关
    本文将详细介绍Augat Inc.生产的TRD系列翘板开关的技术参数、产品特点及应用案例。通过深入解析,我们将帮助读者更好地理解和使用这款电子元器件。

    产品简介


    TRD系列翘板开关是一种广泛应用的电子元件,用于控制电路的通断。该系列开关具有多种功能模式,如单刀双掷(SPDT)、双刀双掷(DPDT)和三掷(SP3T),能够满足不同应用场景的需求。其主要功能是切换电流路径,广泛应用于家用电器、工业控制、电信设备等领域。

    技术参数


    | 参数 | 描述 |

    | 接触额定值 | 最大0.4VA @ 20VDC 或峰值AC 3A @ 125VAC或28VDC(两位置) |
    | 初始接触电阻 | 最大20毫欧姆 |
    | 绝缘电阻 | 最小1000兆欧姆 @ 500VDC |
    | 绝缘强度 | 500伏特有效值 @ 海平面 |
    | 操作温度范围 | 工作:-20°C至+80°C;储存:-45°C至+93°C |
    | 使用寿命 | 两位置:10万次操作;三位置:5万次操作 |

    产品特点和优势


    1. 多模式选择:提供多种操作模式,适应不同需求。
    2. 高可靠性:接触电阻低,使用寿命长。
    3. 宽温范围:适应广泛的环境温度条件。
    4. 易于安装:标准安装尺寸,兼容多种面板厚度。

    应用案例和使用建议


    1. 家用电器:适用于电热水器、空调等设备,实现精准控制。
    2. 工业控制:适用于自动化设备,提高系统稳定性和安全性。
    3. 电信设备:适用于信号切换,确保通信质量。
    使用建议:
    - 在手焊过程中,应将开关置于闭合状态进行焊接,焊料温度为550-600°F,持续时间少于5秒。
    - 选择合适的LED颜色以符合具体应用需求。

    兼容性和支持


    - 兼容性:TRD系列翘板开关标准安装尺寸,可适配各种面板厚度。
    - 技术支持:如有需要,可以联系当地的Augat销售办公室获取更多信息和支持。

    常见问题与解决方案


    1. 问题:如何处理开关焊接时的热量?
    - 解决方案:使用低热熔焊锡,焊接时保持开关闭合状态,焊料温度控制在550-600°F,时间不超过5秒。
    2. 问题:如何判断开关的正确安装位置?
    - 解决方案:参考产品手册中的安装指南,确保开关正确插入面板并固定。

    总结和推荐


    TRD系列翘板开关凭借其多样化的功能、高可靠性以及宽泛的工作温度范围,在多个应用领域展现出了极高的市场竞争力。无论是家用电器还是工业控制,TRD系列开关都是理想的选择。推荐使用本系列开关,尤其是在要求频繁切换且对精度有较高要求的应用环境中。

TRD13D10QC参数

参数
机械寿命 -
开关功能 On-On
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 3A
电气寿命 20000Cycles
长*宽*高 19.1mm(长度)*23.44mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

TRD13D10QC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TRD13D10QC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 翘板开关 TE CONNECTIVITY TRD13D10QC TRD13D10QC数据手册

TRD13D10QC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.8875 ¥ 89.2775
35+ $ 10.6875 ¥ 87.6375
65+ $ 10.475 ¥ 85.895
150+ $ 10.2875 ¥ 84.3575
2000+ $ 10.075 ¥ 82.615
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 892.77
直接购买
加入购物车
