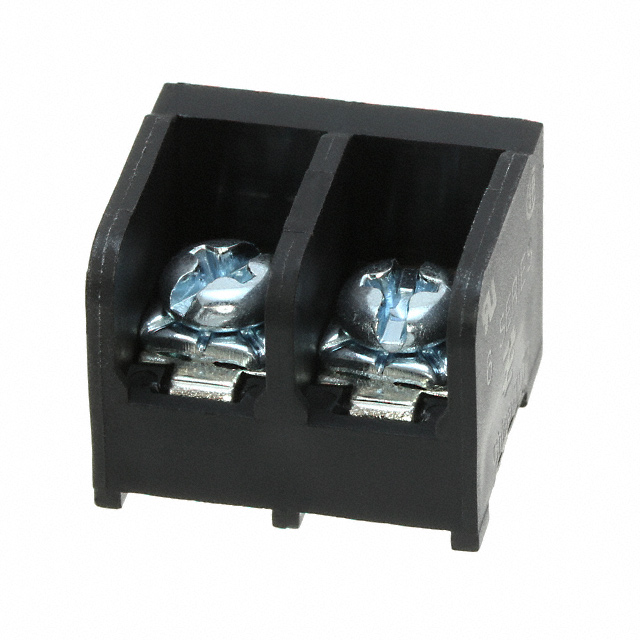

6PCR-02-006

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 2 POS 9.53mm Solder RA Thru-Hole 25A/Contact Package
供应商型号: N-6PCR-02-006
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 6PCR-02-006

6PCR-02-006概述

    # Buchanan 6 Series 6PCR-02-006 技术手册解析

    产品简介


    Buchanan 6 Series 6PCR-02-006 是一款 Tri-Barrier 印刷电路针型接线端子,属于 Wire-to-Board 连接器系统,采用单排设计,支持两位置连接。其标准中心线间距为 9.53 mm(0.375 英寸),适用于电力传输等高要求的应用场景。该系列产品广泛应用于工业自动化、电力控制、通信设备等领域。

    技术参数


    以下为该产品的关键技术和性能参数:
    - 产品类别: Barrier Strips
    - 中心线间距: 9.53 mm (0.375 英寸)
    - 位置数量: 2
    - 连接器系统: Wire-to-Board
    - 底座终端类型: 印刷电路针
    - 主体材料: 聚合物(热塑性塑料)
    - 最大工作电压: 300 V
    - 额定电流: 25 A
    - 操作温度范围: -40°C 至 +105°C
    - 电镀材料: 接触区域采用锡涂层
    - 绝缘等级: UL 94V-0 级阻燃认证

    产品特点和优势


    Buchanan 6 Series 6PCR-02-006 的主要特点和优势包括:
    1. 结构坚固: 使用 Tri-Barrier 设计,提供卓越的稳定性及电气性能。
    2. 兼容性强: 支持印刷电路板安装,兼容多种导线规格(0.3–3 mm²)。
    3. 高可靠性: 具备出色的耐高温和耐腐蚀能力,适应复杂的工作环境。
    4. 低卤素环保: 符合欧盟 RoHS 和 ELV 指令,适合绿色电子产品开发。
    5. 波峰焊兼容: 支持高达 265°C 的焊接工艺,便于大规模生产。

    应用案例和使用建议


    应用场景:
    - 工业自动化: 用于配电柜内的接线端子连接。
    - 电力控制: 作为工业设备的电力接口。
    - 通信设备: 配合机柜设备实现高效的布线管理。
    使用建议:
    1. 在安装前检查接触点清洁度,确保良好的电接触。
    2. 针对高温环境,推荐增加散热措施以保护电路完整性。
    3. 在接线过程中严格按照规格选择导线尺寸,避免因过载导致损坏。

    兼容性和支持


    该产品与 Buchanan 6 系列的其他组件高度兼容,可灵活组合满足不同需求。TE Connectivity 提供全球技术支持,可通过电话 +1 800 522 6752 获取专业帮助。

    常见问题与解决方案


    以下是常见问题及解决方法:
    1. 问题: 接触不良
    解决: 检查焊接质量和导线规格是否符合要求。
    2. 问题: 温度过高
    解决: 确保电路负载不超过额定值,并添加散热装置。
    3. 问题: 插拔困难
    解决: 检查插头是否对齐并确保螺丝已适当拧紧。

    总结和推荐


    Buchanan 6 Series 6PCR-02-006 是一款性能稳定、用途广泛的接线端子产品,尤其适合需要高可靠性和高电流承载能力的应用场景。凭借其环保特性、优异的机械性能和全面的技术支持,该产品在市场上具备很强的竞争力。因此,我们强烈推荐此产品给需要高性能接线解决方案的客户。
    如果您正在寻找一款兼具可靠性和易用性的 Wire-to-Board 解决方案,Buchanan 6 Series 6PCR-02-006 将是您的理想选择!

6PCR-02-006参数

参数
长*宽*高 20.59mm(长度)*16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

6PCR-02-006厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6PCR-02-006数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 6PCR-02-006 6PCR-02-006数据手册

6PCR-02-006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5512 ¥ 4.6852
550+ $ 0.5253 ¥ 4.4651
1100+ $ 0.51 ¥ 4.335
2200+ $ 0.4998 ¥ 4.2483
10000+ $ 0.459 ¥ 3.9015
库存: 24210
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 937.04
直接购买
加入购物车
