2176380-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 2KΩ ±0.1% 200mW ±10ppm/℃ 0805
供应商型号: 1872859
供应商: 海外现货
标准整包数: 25

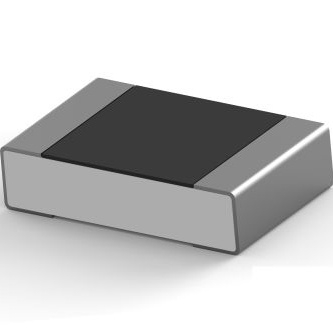

TE CONNECTIVITY 贴片电阻 2176380-3

2176380-3概述

    TE Connectivity RQ73 Series SMD Thin Film Precision Resistors

    产品简介


    TE Connectivity推出的RQ73系列SMD(表面贴装)薄膜精密电阻,是专为汽车级应用设计的产品。它继承了高成功的RN73系列的诸多优点,并在此基础上进行了优化。这些电阻器采用高质量原材料制造,并通过激光精细调整以达到精确的公差要求。RQ73系列适用于汽车、医疗设备、测量仪器及工业应用等领域,以其卓越的精度和稳定性在多种环境中表现出色。

    技术参数


    RQ73系列SMD薄膜精密电阻具有如下技术规格:
    | 类型 | 尺寸 | 阻值范围 | 温度系数(ppm/°C) | 功率(W) | 最大工作电压(V) | 最大过载电压(V) |

    | RQ73 1E | 0402 | 40Ω ~ 35KΩ | ±10ppm/°C | 0.0625 | 50 | 100 |
    | RQ73 1J | 0603 | 40Ω ~ 130KΩ | ±10ppm/°C | 0.15 | 75 | 150 |
    | RQ73 2A | 0805 | 10Ω ~ 350KΩ | ±10ppm/°C | 0.2 | 100 | 200 |
    | RQ73 2B | 1206 | 10Ω ~ 1MΩ | ±10ppm/°C | 0.4 | 200 | 400 |

    产品特点和优势


    - AEC-Q200认证:符合汽车电子标准,确保高度可靠性。
    - 硫化抵抗:通过ASTM B809-95湿蒸汽测试,保证在硫化环境下也能稳定工作。
    - 高精度:±0.1%的阻值精度和±10ppm/°C的温度系数确保了高精度和一致性。
    - 耐用性:在各种极端环境条件下(如高低温、湿度、机械冲击等)仍能保持性能稳定。
    - 低功耗:设计有较低的功耗特性,有利于提高系统效率。

    应用案例和使用建议


    RQ73系列电阻广泛应用于汽车、医疗设备、测量仪器和工业控制等领域。在这些应用中,电阻通常作为关键的信号处理和控制组件使用。建议用户在设计电路时注意以下几点:
    - 在极端环境(如高温、潮湿等)下使用时,需特别注意产品的耐久性。
    - 对于需要高精度的应用场合,选择合适的阻值范围和封装尺寸。
    - 考虑到产品的工作温度范围(-55°C至155°C),应确保在设计电路时考虑到这些条件的影响。

    兼容性和支持


    RQ73系列电阻器可以与其他常见的SMD设备和组件兼容。TE Connectivity提供全面的技术支持和维护服务,包括在线帮助中心、电话支持和实时聊天。客户还可以访问其官方网站(www.te.com/help)获取更多帮助和支持。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题,以下是几个典型问题及其解决方法:
    - 问题:阻值变化超出预期范围
    - 解决办法:检查工作环境是否符合规定的温度范围,并确认是否有腐蚀性气体影响。如果问题依然存在,建议联系技术支持寻求进一步的帮助。
    - 问题:焊接后出现虚焊
    - 解决办法:重新检查焊接工艺和条件,确保符合TE Connectivity推荐的标准焊接曲线。

    总结和推荐


    综上所述,RQ73系列SMD薄膜精密电阻是一款非常适合在高精度应用中使用的高性能电阻。其卓越的耐久性和高精度使其成为许多工业领域的理想选择。无论是汽车、医疗设备还是工业控制系统,这款产品都能发挥出色的表现。我们强烈推荐这一产品给所有需要高可靠性和高精度电阻的应用场景。

2176380-3参数

参数
电阻值 2KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±10ppm/℃
通用封装 0805
应用等级 汽车级

2176380-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2176380-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 2176380-3 2176380-3数据手册

2176380-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
