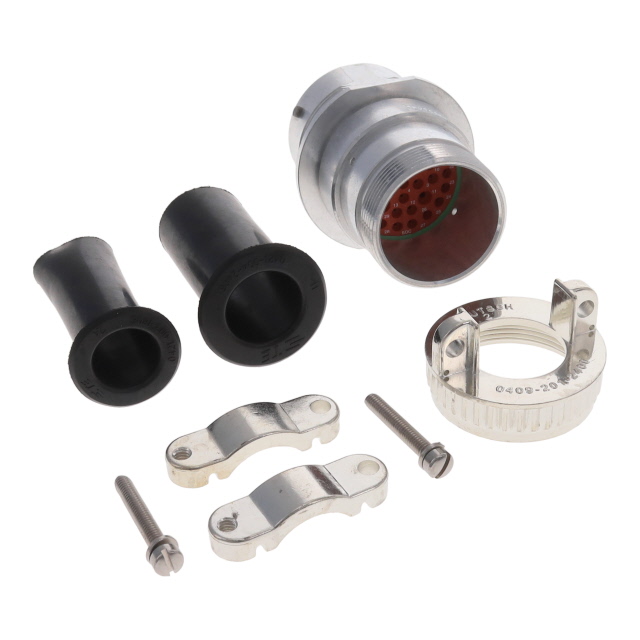

HD34-24-35SN-059

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: N-HD34-24-35SN-059
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD34-24-35SN-059

HD34-24-35SN-059概述

    # HD30系列连接器系统技术手册

    产品简介


    HD30系列连接器系统是由TE Connectivity公司设计制造的一款高性能连接器。该系列产品广泛应用于工业、商业运输等领域,因其卓越的性能和可靠的连接特性而备受推崇。HD30系列连接器系统主要提供不同规格(18号和24号)的插针和插座,适用于多种线径和接线需求。

    技术参数


    HD30系列连接器系统的详细技术规格如下:
    - 电压: 250 V AC/DC(24-29, 24-31, 24-47 排列为200 V AC/DC)
    - 电流:
    - 4号:4 AWG [25.0-21.0] 时,最大电流为100A;6 AWG [16.0-13.0] 时,最大电流为80A
    - 8号:8 AWG [10.0-8.0] 时,最大电流为60A;10 AWG [6.0-5.0] 时,最大电流为40A
    - 12号:12 AWG [6.0-5.0] 时,最大电流为25A;12 AWG [4.0-2.5] 和14 AWG [2.0] 时,最大电流为18A
    - 16号:12 AWG [2.5] 时,最大电流为13A;14 AWG [2.0] 和16 AWG [1.5-1.0] 时,最大电流为10A;20 AWG [0.5] 时,最大电流为7.5A
    - 温度范围: -55°C 至 +125°C
    - 防护等级(IP): IP67
    - 测试要求: 符合EIA-364、MIL-STD-1344、SAE J1128等标准

    产品特点和优势


    HD30系列连接器系统具备以下显著特点和优势:
    - 高可靠性: 经过严格的环境和机械测试,确保在恶劣条件下依然能够稳定运行。
    - 宽工作温度范围: -55°C至+125°C的宽温范围适应各种环境条件。
    - 高标准防护: 达到IP67防护等级,防水防尘性能优异。
    - 多规格选择: 提供多种接触尺寸和线径选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    HD30系列连接器系统已成功应用于汽车制造、工业自动化和轨道交通等领域。例如,在某汽车制造商的应用中,HD30系列连接器被用于车辆的发动机控制单元,有效提高了系统的可靠性和耐用性。
    使用建议
    - 在安装过程中,务必遵循厂商提供的安装指南,确保正确的安装方法和工具使用。
    - 定期进行维护检查,以确保连接器系统始终处于最佳状态。
    - 在特定环境下使用时,注意防护等级的要求,避免因环境因素导致性能下降。

    兼容性和支持


    HD30系列连接器系统支持与其他TE Connectivity品牌的连接器进行配合使用。TE Connectivity公司提供全面的技术支持和售后服务,包括产品咨询、技术培训和维修服务。如需更多信息,可访问官网www.te.com 或拨打技术支持热线1-800-522-6752。

    常见问题与解决方案


    1. 问: 如何判断连接器的接触电阻是否符合要求?
    - 答: 可通过使用万用表或其他专业的接触电阻测量仪器,按照产品手册提供的方法进行测量。若发现异常,应及时更换或维修。
    2. 问: 连接器在高温环境下是否能正常工作?
    - 答: HD30系列连接器系统的工作温度范围为-55°C至+125°C,因此在该范围内可以保证正常工作。若超出此范围,应采取额外的防护措施。
    3. 问: 传输信号时如何避免电磁干扰?
    - 答: 可采用屏蔽电缆并正确接地来减少电磁干扰的影响。此外,还可以考虑使用屏蔽连接器以提高抗干扰能力。

    总结和推荐


    HD30系列连接器系统凭借其高可靠性、宽工作温度范围和高标准防护等级,在众多应用领域中表现出色。其广泛的适用性和优秀的性能使其成为工业、商业运输领域的首选连接器之一。强烈推荐在需要高性能连接器的项目中选用HD30系列连接器系统。

HD34-24-35SN-059参数

参数
排数 -
间距 -
针脚数 35
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD34-24-35SN-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-35SN-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-35SN-059 HD34-24-35SN-059数据手册

HD34-24-35SN-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
