首页  >  产品百科  >  2058943-2

2058943-2

产品分类: 其他线缆
厂牌: TE CONNECTIVITY

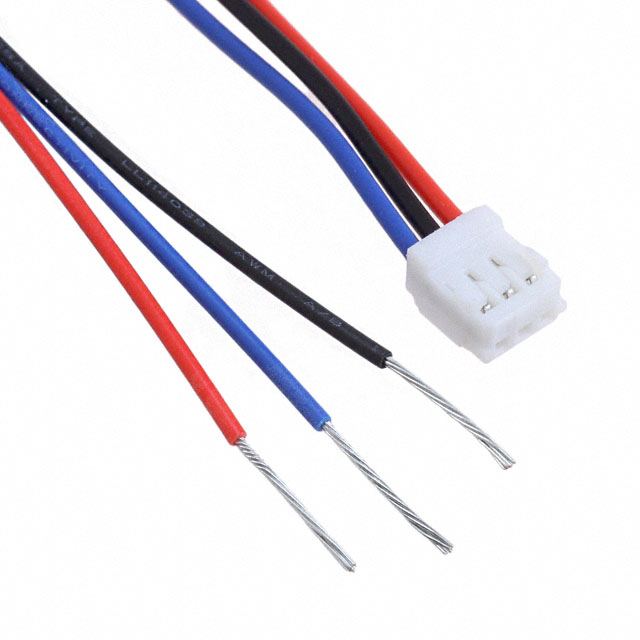

产品描述: TE Connectivity 线对板连接线, 1.5mm节距, Mini CT转无终端接头
供应商型号: N-2058943-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 2058943-2

2058943-2概述


    产品简介


    Inverted SMT Thru Board Connector(倒装表面贴装通板连接器)是一种创新设计的电子元器件,适用于将电源从印刷电路板(PCB)底部引出。这种连接器广泛应用于LED照明控制、室内和室外照明灯具以及各种需要在PCB下方进行线束连接的非照明应用。

    技术参数


    - 位置选择:提供2、3、4、5和6个位置选项
    - 兼容连接器:支持2到6个位置的AMP Mini CT连接器
    - 电气特性:
    - 额定工作电压:70VAC / 70VDC
    - 最大电流容量:
    - #24 AWG – 3A
    - #26 AWG – 2.5A
    - #28 AWG – 1.5A
    - 材料:
    - 外壳:94 V0级高耐热塑料
    - 接触件:镀镍铜合金上镀锡
    - 工作温度范围:-40°C至+105°C
    - 认证标准:符合RoHS标准,UL 1977文件号E28476

    产品特点和优势


    - 无序线束管理:通过在LED PCB表面下方引入连接器,消除了传统线束管理的复杂性。
    - 定制长度:可根据客户需求提供定制长度的AMP Mini CT电缆组件。
    - 低轮廓设计:降低对整体设计空间的需求。
    - 圆角设计:减少阴影区域,提升美观度。
    - 高耐温材料:适合回流焊接工艺。
    - 扁平顶部表面:允许真空拾取。
    - 带卷包装:适合高速表面贴装工艺。
    - 可兼容性:与多种PCB布局兼容,既适用于偶数也适用于奇数位置布局。

    应用案例和使用建议


    应用案例
    - LED照明控制:如智能家居照明系统中的LED控制板。
    - 室内和室外照明灯具:在室外灯柱和室内的筒灯中实现高效的电源供应。
    - 非照明应用:例如,工业自动化设备中需要紧凑布局的控制板。
    使用建议
    - 在安装时应注意连接器与PCB的对齐,确保其通过切口或缺口位置正确插入。
    - 定制长度的电缆组件可以提高组装效率,减少生产过程中的错误率。
    - 高温材料和罗氏认证确保产品在恶劣环境下的稳定运行,增强系统的可靠性。

    兼容性和支持


    - 兼容性:与各种类型的AMP Mini CT连接器兼容,适应不同规格的应用需求。
    - 支持服务:TE Connectivity 提供了全面的技术支持服务,用户可以通过电话、网站等方式获取详细的使用说明和技术支持。

    常见问题与解决方案


    1. 问题:连接器无法正确安装。
    - 解决方案:检查PCB上的切口或缺口是否正确,确认连接器的位置与图纸一致。

    2. 问题:电流过载导致连接器损坏。
    - 解决方案:确保负载不超过最大额定电流值(例如:#24 AWG为3A),避免过载情况发生。

    3. 问题:连接器在高温环境下使用时出现故障。
    - 解决方案:选用耐高温的连接器型号,以保证在特定环境下正常工作。

    总结和推荐


    综上所述,Inverted SMT Thru Board Connector 是一种功能强大且用途广泛的电子元器件。其独特的设计和高性能使其成为许多应用的理想选择,特别是对于那些需要高效线束管理和紧凑布局的场合。此外,TE Connectivity 提供的优质支持服务也为用户的长期使用提供了可靠保障。因此,我们强烈推荐使用这款连接器以提高系统的可靠性和性能。

2058943-2参数

参数
长*宽*高 158.8mm(长度)
零件状态 在售
包装方式 袋装

2058943-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2058943-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 2058943-2 2058943-2数据手册

2058943-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
95+ $ 1.166 ¥ 9.911
250+ $ 1.1124 ¥ 9.4554
500+ $ 1.0812 ¥ 9.1902
950+ $ 1.0608 ¥ 9.0168
4000+ $ 0.969 ¥ 8.2365
库存: 9805
起订量: 95 增量: 1
交货地:
最小起订量为:95
合计: ¥ 941.54
