9-146304-0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

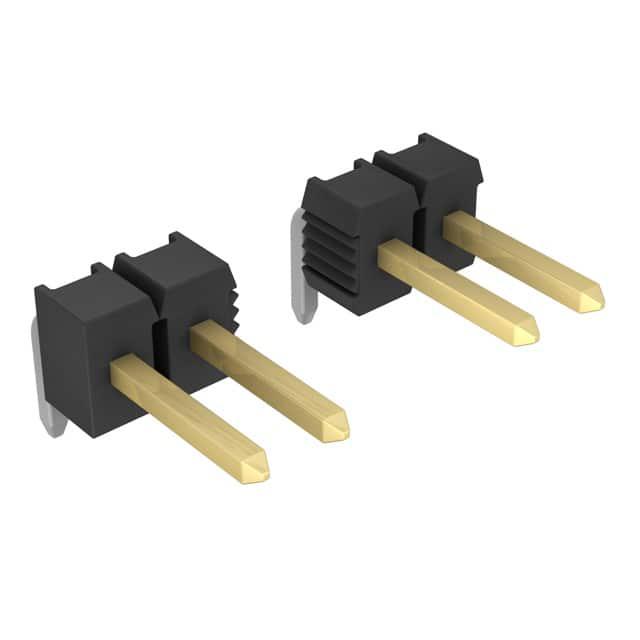

产品描述: TE Connectivity 2.54mm间距40p单排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: JY-9-146304-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 9-146304-0

9-146304-0概述

    电子元器件产品技术手册:PCB Mount Header, Right Angle

    1. 产品简介


    本手册介绍了TE Connectivity公司的一款PCB连接器——PCB Mount Header(插头),该产品适用于电路板到电路板的连接。产品型号为9-146304-0,属于AMPMODU系列,具有40个位置,中心线间距为2.54毫米。产品设计用于各种高可靠性电子设备和系统中,特别是在需要板间信号传输的场合,如通信设备、工业控制和计算机系统。

    2. 技术参数


    - 产品类型: PCB Mount Header
    - 连接系统: Board-to-Board
    - 插座配置: 1行40位
    - 端接方式: 通孔焊接
    - 接触材料: 黄金镀层
    - 接触面积镀层厚度: 0.762微米(30微英寸)
    - 最大电流承载能力: 3安培
    - 接触形状: 方形
    - 插针直径: 0.64毫米(0.025英寸)
    - 操作温度范围: -65°C至105°C(-85°F至221°F)
    - 阻燃等级: UL 94V-0
    - 包装: 25个/托盘

    3. 产品特点和优势


    - 可靠性高: 接触点采用黄金镀层,确保长期稳定的电连接。
    - 适应性强: 适用于宽广的操作温度范围,具备高耐温性。
    - 结构紧凑: 设计小巧,适合空间受限的应用场合。
    - 安装简便: 通过通孔焊接,易于装配。
    - 标准认证: 满足欧盟RoHS、ELV、REACH等指令要求,符合行业安全标准。

    4. 应用案例和使用建议


    - 应用场景: 适用于多种电子设备和系统,如通信设备、工业控制、计算机系统等。
    - 使用建议:
    - 确保焊接过程中焊料均匀分布,避免虚焊现象。
    - 安装前检查接触点无损坏或变形。
    - 使用时保持工作环境清洁,避免灰尘或腐蚀性物质侵入。


    5. 兼容性和支持


    - 兼容性: 本产品与其他TE Connectivity的连接器产品相兼容,适用于多种电路板设计。
    - 技术支持: 用户可拨打800 522 6752获得技术支持和服务。

    6. 常见问题与解决方案


    - 问题1: 插头无法顺利插入插座。
    - 解决办法: 检查插针和插孔是否有异物,确保清洁后再尝试插入。
    - 问题2: 电路连接不稳定。
    - 解决办法: 检查焊接点是否牢固,确保焊料填充充分。
    - 问题3: 高温环境下连接性能下降。
    - 解决办法: 使用具有更高耐温性的连接器替代品。

    7. 总结和推荐



    总结

    :
    本款TE Connectivity的9-146304-0 PCB Mount Header在多个方面表现出色,具备高可靠性、适应性强和安装简便等特点。其出色的电流承载能力和广泛的温度适用范围使其成为各种高要求应用场景的理想选择。
    推荐:
    鉴于其高性能和可靠性,我们强烈推荐本产品用于需要可靠板间连接的应用场合。无论是通信设备、工业控制系统还是计算机系统,这款连接器都能提供卓越的性能表现。

9-146304-0参数

参数
紧固类型 推挽式
排数 1
触头端接 -
针脚数 40pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 101.19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

9-146304-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-146304-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 9-146304-0 9-146304-0数据手册

9-146304-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 78.484
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.48
