2-2176372-4

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 102KΩ ±0.1% 150mW ±10ppm/℃ 0603
供应商型号: Q-2-2176372-4
供应商: 期货订购
标准整包数: 5000

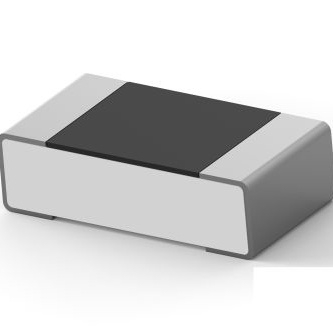

TE CONNECTIVITY 贴片电阻 2-2176372-4

2-2176372-4概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    产品简介


    TE Connectivity 推出了这款符合 AEC-Q200 标准的汽车级薄膜精密贴片电阻,它是 RN73 系列的一部分。这些电阻器采用高纯度材料制造,并通过激光切割来实现精确的容差。该系列电阻器不仅适用于汽车应用,也适用于医疗设备、测量仪器和工业应用。

    技术参数


    | 规格 | 0402 (1E) | 0603 (1J) | 0805 (2A) | 1206 (2B) |

    | 尺寸 (mm) | 1.00 ± 0.10 | 1.55 ± 0.10 | 2.00 ± 0.10 | 3.10 ± 0.10 |
    | 电阻范围 (Ω) | 40 ~ 35K | 40 ~ 130K | 10 ~ 350K | 10 ~ 1M |
    | 容差 (%) | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
    | 温漂系数 (ppm/°C) | ±10 | ±10 | ±10 | ±10 |
    | 最大功率 (W) | 0.0625 | 0.15 | 0.2 | 0.4 |
    | 最大工作电压 (V) | 50 | 75 | 100 | 200 |
    | 工作温度范围 (°C) | -55 ~ 155 |

    产品特点和优势


    1. SMD TaN 薄膜电阻:激光切割工艺确保高精度。
    2. 特殊防护层:提高抗腐蚀性能。
    3. AEC-Q200 认证:适用于高可靠性要求的应用。
    4. 硫化物抵抗:通过 ASTM B809-95 测试标准。
    5. RoHS 兼容:环保设计。

    应用案例和使用建议


    这些电阻器广泛应用于汽车、医疗设备、测量仪器和工业控制等领域。例如,在医疗设备中用于精密测量;在工业控制中用于信号调节。
    使用建议:
    - 确保焊接条件满足标准,避免过度应力和震动。
    - 避免存储在腐蚀环境中,如硫化物气体或酸性环境中。
    - 在混合电路板中使用时,确保焊接过程中的温度和时间符合规范。

    兼容性和支持


    这些电阻器与其他标准 SMD 组件兼容,可使用自动放置系统进行安装。TE Connectivity 提供了全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电阻值超出容差范围。
    解决方案:检查焊接条件是否符合标准。
    2. 问题:焊点出现裂纹。
    解决方案:避免过度震动和应力,确保焊接质量。
    3. 问题:存储期间出现氧化。
    解决方案:按照推荐的存储条件存储,避免暴露在有害环境中。

    总结和推荐


    这款 SMD Thin Film Precision Resistor 系列是高质量、高可靠性的选择,适合多种高精度应用场合。其优越的性能和稳定性使其在市场上具有很强的竞争优势。强烈推荐用于需要高精度和稳定性的应用场景。
    如有任何疑问,可通过网站 [www.te.com/help] 获取更多帮助。

2-2176372-4参数

参数
电阻值 102KΩ
精度 ±0.1%
额定功率 150mW
温度系数 ±10ppm/℃
通用封装 0603
应用等级 汽车级

2-2176372-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2176372-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 2-2176372-4 2-2176372-4数据手册

2-2176372-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.34 ¥ 2.788
50000+ $ 0.3225 ¥ 2.6445
100000+ $ 0.305 ¥ 2.501
250000+ $ 0.2863 ¥ 2.3473
500000+ $ 0.2688 ¥ 2.2038
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 13940
直接购买
加入购物车
