952651-000

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

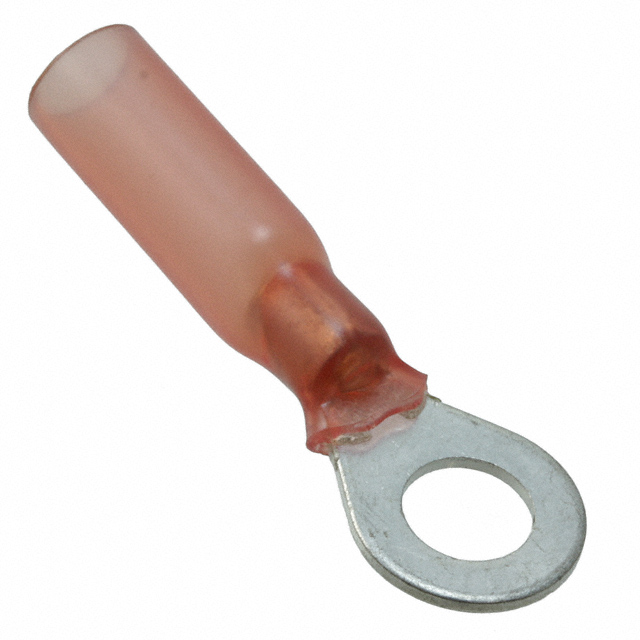

产品描述: TE Connectivity 红色圆形端子 绝缘端子, DuraSeal系列, 5mm螺栓, 最大线规1mm²
供应商型号: N-952651-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 952651-000

952651-000概述


    产品简介


    DuraSeal接线端子与中间连接器
    DuraSeal接线端子和中间连接器是泰科电子公司(TE Connectivity Ltd.)推出的一系列产品。这些产品主要用于电线电缆的连接和绝缘保护,广泛应用于汽车、工业自动化、航空航天等多个领域。它们能够提供可靠的机械连接和优良的电气性能,同时具备防水防尘的特性。

    技术参数


    以下是DuraSeal接线端子和中间连接器的技术规格和性能参数:
    - 适用电线范围:
    - 接线端子:22-18 AWG、16-14 AWG、12-10 AWG
    - 中间连接器:22-18 AWG、16-14 AWG、12-10 AWG
    - 剥离长度:
    - 接线端子:7.0 mm(±0.5 mm)
    - 中间连接器:8.0 mm 或 8.5 mm(±0.5 mm)
    - 安装工具:
    - 压接工具:AD-1522
    - 热风枪:HL1910E、HL2010E
    - 热风枪设置:
    - HL1910E:PR-25或PR-25D和HL1802E–ADAPT 6在旋钮上设定(1)
    - HL2010E:LCD显示温度设为700°F(1)
    - 热风枪型号:
    - CV-1981:PR-25D设定为7(1)

    产品特点和优势


    DuraSeal接线端子和中间连接器具有以下独特功能和优势:
    - 卓越的密封性能:采用高质量的热缩套管,能够在安装后形成完全密封的连接,防止水分和灰尘侵入。
    - 可靠的机械连接:通过专用压接工具实现牢固可靠的机械连接,确保长期稳定的工作性能。
    - 宽泛的适用范围:适用于不同规格的电线,从22 AWG到10 AWG,满足多种应用场景的需求。
    - 操作简便:安装步骤简单易行,无需复杂的工具和技巧即可完成。

    应用案例和使用建议


    应用案例
    DuraSeal接线端子和中间连接器广泛应用于汽车制造、工厂自动化、航空航天等领域。例如,在汽车电路中用于连接电池和电机,确保车辆电气系统的安全和可靠运行。
    使用建议
    为了保证最佳的使用效果,请遵循以下建议:
    - 在安装过程中使用指定的压接工具和热风枪,并按照推荐的温度进行加热。
    - 安装完成后,检查连接部位是否有机械损伤或过热现象,确保安装质量。

    兼容性和支持


    DuraSeal接线端子和中间连接器具有广泛的兼容性,能够与各种电线电缆配套使用。制造商提供了详尽的安装指导和技术支持,确保用户能够顺利完成安装并获得最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处出现泄漏 | 检查热风枪的温度设置是否正确,确保热缩套管充分收缩。 |
    | 端子出现过热现象 | 调低热风枪的温度,避免高温损坏电线。 |

    总结和推荐


    综上所述,DuraSeal接线端子和中间连接器以其卓越的密封性能、可靠的机械连接和简便的操作方式成为广泛应用的理想选择。无论是汽车制造还是工业自动化,这些产品都能够提供出色的性能表现。因此,强烈推荐使用DuraSeal接线端子和中间连接器以确保电气系统的安全和可靠性。
    请注意,本文件仅供参考,具体应用时请务必根据实际情况进行独立评估和验证。

952651-000参数

参数
长*宽*高 10mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
