6609002-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 经济高效的 EMI 电源插座滤波器。适用于医疗应用的最小漏电流。
供应商型号: 3EAH1-ND
供应商:
标准整包数: 1

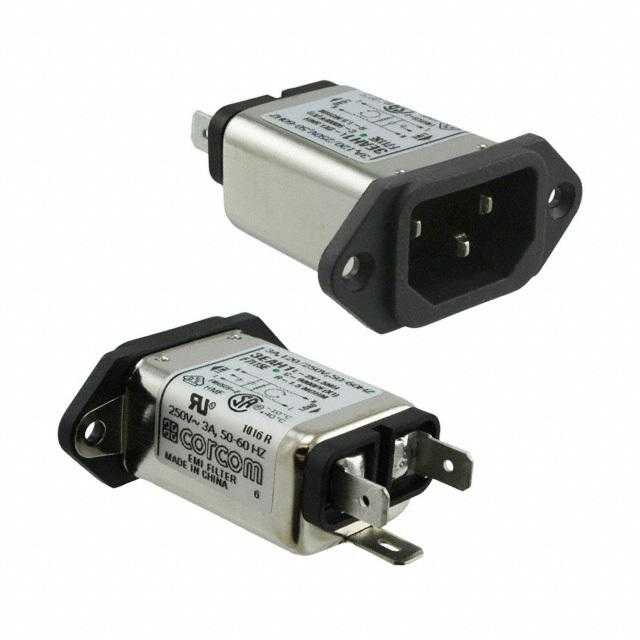

TE CONNECTIVITY EMI滤波器 6609002-2

6609002-2概述

    EEA & EEB 系列成本效益EMI电源输入滤波器

    产品简介


    EEA 和 EEB 系列是专为电源系统设计的成本效益电磁干扰(EMI)滤波器。它们配备有IEC 60320-1 C14接口,具有紧凑的设计,适用于多种工业和医疗应用。这些滤波器不仅提供基本的EMI衰减性能,还能实现更高的频率范围内的增强性能。它们可以以三种不同的终端配置方式安装,以适应不同应用的需求。

    技术参数


    - 输入电压:最高250 VAC
    - 额定电流:1到10安培
    - 工作频率:50/60赫兹
    - 泄漏电流:
    - @ 120 VAC 60 Hz: 最大0.22毫安
    - @ 250 VAC 50 Hz: 最大0.38毫安
    - 绝缘测试:
    - 线对地耐压测试:2250 VDC(1分钟)
    - 线对线耐压测试:1450 VDC
    - 工作温度范围:-10°C 到 +40°C
    - 尺寸:具体尺寸请参考相关资料
    - 认证:UL认可、CSA认证、VDE批准

    产品特点和优势


    EEA 和 EEB 系列滤波器的主要特点是:
    - 基本的EMI衰减性能:确保在典型工作条件下有稳定的性能。
    - 紧凑的设计:适合空间受限的应用场景。
    - 医疗级应用:最小化泄漏电流,满足严格的医疗标准要求。
    - 灵活的安装选项:提供三种终端配置方式,适应不同需求。

    应用案例和使用建议


    EEA 和 EEB 系列滤波器广泛应用于各种工业和医疗设备中。例如,在医疗设备如超声诊断仪和透析机中,这些滤波器能有效减少电磁干扰,保证医疗设备的稳定运行。使用时,建议根据设备的具体电流需求选择合适的型号,并严格按照安装指南进行安装以达到最佳效果。

    兼容性和支持


    EEA 和 EEB 系列滤波器与其他电子元件和设备有良好的兼容性,可广泛应用于各类系统。厂商提供了详尽的技术支持和服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:滤波器出现过热现象
    - 解决方案:检查滤波器的接线是否正确,确认工作电流未超过额定值,并确保滤波器周围有足够的通风散热。
    2. 问题:滤波器失效
    - 解决方案:检查是否有机械损伤或过度振动导致内部损坏,必要时联系技术支持进行进一步检查。

    总结和推荐


    EEA 和 EEB 系列滤波器凭借其成本效益、紧凑设计和出色的性能,在工业和医疗应用中展现出极高的市场竞争力。对于需要EMI保护且对空间有限制的应用,它们是一个值得考虑的理想选择。

6609002-2参数

参数
中心频率 -
电阻 -
电路技术 -
截止频率 -
ESD保护 -
通道数 -
额定电压-DC -
电感值 -
滤波器阶数 -
额定电流 -
电容值 -

6609002-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609002-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609002-2 6609002-2数据手册
