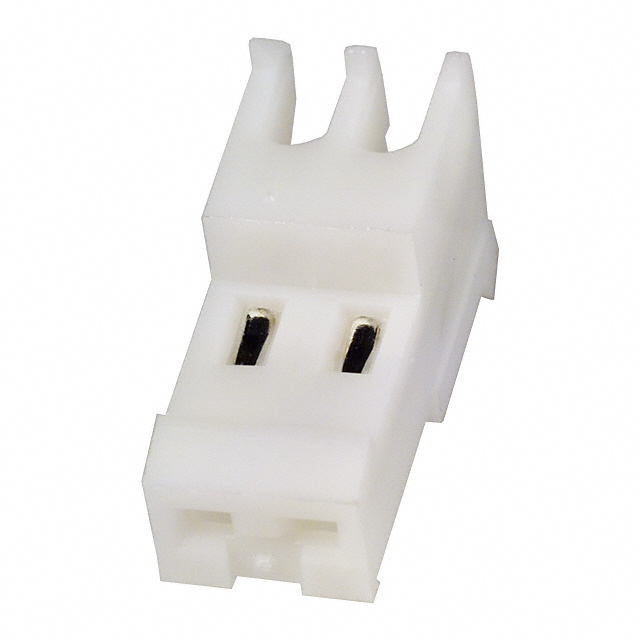

640621-2

厂牌: TE CONNECTIVITY
产品描述: 24 AWG Locking Ramp,Receptacle 2.54mm 1 2pin 2.03μm 铅,锡 白色 IDC 导线安装,自由悬挂,通孔安装 5.08mm(长度)*13.21mm(高度)
供应商型号: 640621-2
供应商: Master
标准整包数: 49
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 640621-2

640621-2概述


    产品简介


    MTA-50 IDC(绝缘位移连接器)是一种专为连接电线与印刷电路板设计的连接器系统。MTA-50 IDC通过单排线状布局在1.27mm中心线上工作,广泛应用于家电、商用设备及家用设备等行业。其主要功能是提供一种可靠的电线与PCB之间的连接方式,适用于多种导体尺寸的电线,尤其是对于26、28和30 AWG规格的电线特别有效。

    技术参数


    - 接触位置数:2-28个接触点
    - 电线规格:26, 28和30 AWG
    - 绝缘直径最大值:0.99mm(仅限PVC绝缘材料)
    - 额定电压:30 VAC
    - 额定电流:1 A
    - 接触电阻:最大30毫欧姆
    - 耐压测试:500 VAC
    - 绝缘电阻:最小1,000兆欧
    - 工作温度范围:-55°C至+105°C
    - 连接器认证:由Underwriters Laboratories Inc.认证

    产品特点和优势


    1. 高可靠性:采用绝缘位移技术(IDC),确保可靠连接,适用于各种复杂环境。
    2. 多样化的接触点配置:提供2到28个接触点选项,满足不同需求。
    3. 优异的电气特性:额定电压和电流能够满足多数应用场景。
    4. 色码住房:提供颜色编码的连接器,方便识别不同的电线规格。
    5. 抗腐蚀性:接触点采用磷青铜材料,并润滑以防止氧化和磨损。

    应用案例和使用建议


    应用案例
    - 家电行业:适用于洗衣机、微波炉等设备内部的电线连接。
    - 商用设备:例如空调、冰箱等大型电器设备的连接。
    - 家用设备:例如电视、音响等家庭设备内部的连接。
    使用建议
    - 在安装前仔细检查所有部件,确保没有损坏或缺陷。
    - 在进行焊接或连接操作时,要严格按照手册中的步骤进行,避免损坏连接器。
    - 在高湿度或高温环境下使用时,注意防水防尘措施。

    兼容性和支持


    MTA-50 IDC连接器提供了多种安装方式,包括垂直和水平插件,以及表面贴装技术(SMT)。这些连接器与相应的直插式接头相匹配,可以实现可靠的电线到PCB的连接。此外,制造商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:连接器无法正常插入。
    - 解决方案:检查连接器的锁扣是否正确锁定,确认接触点是否对齐。
    2. 问题:接触电阻过高。
    - 解决方案:检查接触点是否有氧化或损坏,必要时更换新的连接器。
    3. 问题:电线在连接过程中容易松动。
    - 解决方案:确保电线已牢固地插入连接器,并使用适当的锁紧工具。

    总结和推荐


    MTA-50 IDC连接器凭借其可靠的设计和广泛的应用范围,在电子元器件市场上表现出色。其适用于多种行业,尤其在家电和商用设备领域表现出色。其高可靠性、多样化的接触点配置和优异的电气特性使其在市场上具备极强的竞争力。因此,强烈推荐使用MTA-50 IDC连接器来满足各种电线到PCB的连接需求。

640621-2参数

参数
针脚数 2pin
线规 24 AWG
排数 1
电缆端接 IDC
触头镀层厚度 2.03μm
类型 Locking Ramp,Receptacle
触头镀层 铅,锡
颜色 白色
间距 2.54mm
长*宽*高 5.08mm(长度)*13.21mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装,袋装

640621-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640621-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 640621-2 640621-2数据手册

640621-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2591 ¥ 2.1945
500+ $ 0.1885 ¥ 1.567
1000+ $ 0.1875 ¥ 1.5588
1500+ $ 0.1742 ¥ 1.4483
2000+ $ 0.1705 ¥ 1.4174
5000+ $ 0.1623 ¥ 1.3486
10000+ $ 0.1607 ¥ 1.3158
25000+ $ 0.1607 ¥ 1.3158
库存: 49
起订量: 49 增量: 0
