5-146486-3

厂牌: TE CONNECTIVITY
产品描述: 焊盘 2.54mm 2 6pin 7.62mm 2.54μm 锡 黑色 通孔安装 7.21mm(长度)*4.88mm(高度)
供应商型号: N-5-146486-3
供应商: 云汉优选
标准整包数: 168

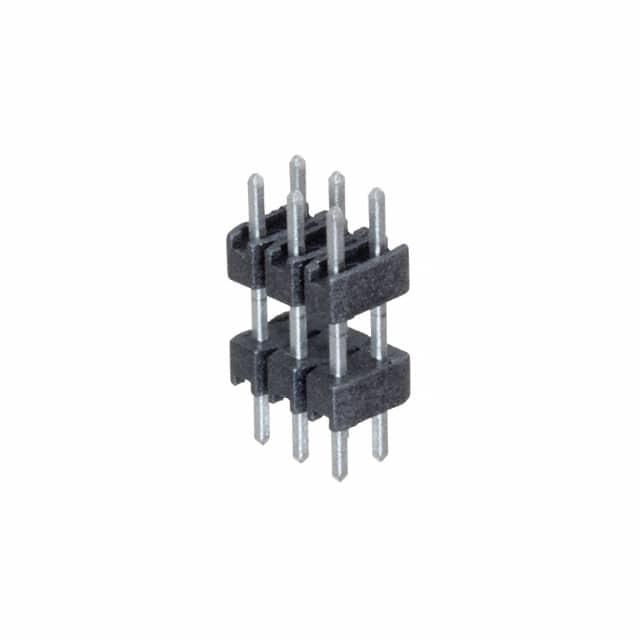

TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) 5-146486-3

5-146486-3概述

    # 电子元器件产品技术手册解析:AMPMODU Headers

    1. 产品简介


    AMPMODU Headers 是一种适用于印刷电路板(PCB)垂直安装的端子排,广泛应用于电路连接和信号传输场合。该产品属于AMPMODU系列,提供可靠而高效的电气连接。它采用无遮蔽设计,具有良好的散热性能,适合多种应用场景,包括家用电器、工业自动化设备及通信设施等。

    2. 技术参数


    以下是AMPMODU Headers的主要技术参数:
    - 产品型号:5-146486-3
    - PCB连接方式:垂直安装,板对板连接
    - 位置数:6
    - 中心线间距:2.54毫米
    - 端子类型:针型端子
    - 连接材料:锡镀层铜合金
    - 绝缘电阻:≥5000兆欧
    - 接触面积长度:2.79毫米
    - 最大电流承载能力:3安培
    - 操作温度范围:-65℃至125℃
    - 引脚对引脚间距:2.54毫米
    - 堆叠高度:7.62毫米
    - 焊锡耐受温度:高达265℃
    - 符合标准:CSA LE7189, UL E28476,UL 94V-0
    - 环保认证:符合欧盟RoHS、REACH标准

    3. 产品特点和优势


    独特功能
    - 无遮蔽设计:有助于提高散热性能和简化安装。
    - 高绝缘电阻:确保可靠的电气隔离,减少漏电风险。
    - 广泛的应用范围:适用于多种电子产品,如家用电器、自动化设备等。
    - 通过RoHS和REACH认证:确保环保合规。
    市场竞争力
    AMPMODU Headers凭借其可靠的设计、广泛的适用性和严格的环境认证,在市场上具有显著的竞争力。这些特性使其成为许多领域的首选连接器之一。

    4. 应用案例和使用建议


    应用案例
    AMPMODU Headers广泛应用于家用电器、工业控制设备、通信设备等领域。例如,在洗衣机或微波炉等家电产品中,用于连接不同电路板间的信号传输;在自动化设备中,用于电机驱动板与控制器之间的信号传递。
    使用建议
    1. 合理布局:根据应用需求,合理规划连接器的位置,以提高整体电路板的可靠性。
    2. 安装注意事项:确保焊接温度不超过265℃,避免因过高温度导致材料损坏。
    3. 定期检查:对于频繁插拔的连接器,建议定期进行检查和维护,以延长使用寿命。

    5. 兼容性和支持


    AMPMODU Headers与同类产品具有良好的兼容性,可与各种标准电路板无缝对接。TE公司提供了全面的技术支持服务,包括产品文档下载、在线客服咨询和售后技术支持等。如有需要,可拨打客服电话 +1 800 522 6752 获取更多帮助。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 接触不良
    - 解决方法:检查焊接质量,确保所有焊点均匀饱满。
    2. 绝缘电阻低
    - 解决方法:清洁连接器表面,去除灰尘和杂质,确保良好的接触。
    3. 无法正常插拔
    - 解决方法:确认连接器插拔方向正确,并适当调整力道,避免用力过猛造成损坏。

    7. 总结和推荐


    AMPMODU Headers以其卓越的性能和广泛应用前景,成为了众多应用中的理想选择。该产品的设计考虑到了多样化的应用需求,同时严格遵守环境法规,确保长期稳定可靠的工作表现。强烈推荐在各类电子产品开发中使用这款连接器,相信它能为您的项目带来显著的优势。
    总之,AMPMODU Headers是一款值得信赖的高品质电子元器件,无论是从性能还是成本效益方面来看,都具有非常高的推荐价值。

5-146486-3参数

参数
触头镀层厚度 - 柱(配接) 2.54μm
颜色 黑色
间距 2.54mm
端接 焊盘
排数 2
长度- 堆叠高度 7.62mm
针脚数 6pin
触头镀层 - 柱(配接)
长*宽*高 7.21mm(长度)*4.88mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5-146486-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-146486-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) TE CONNECTIVITY 5-146486-3 5-146486-3数据手册

5-146486-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
