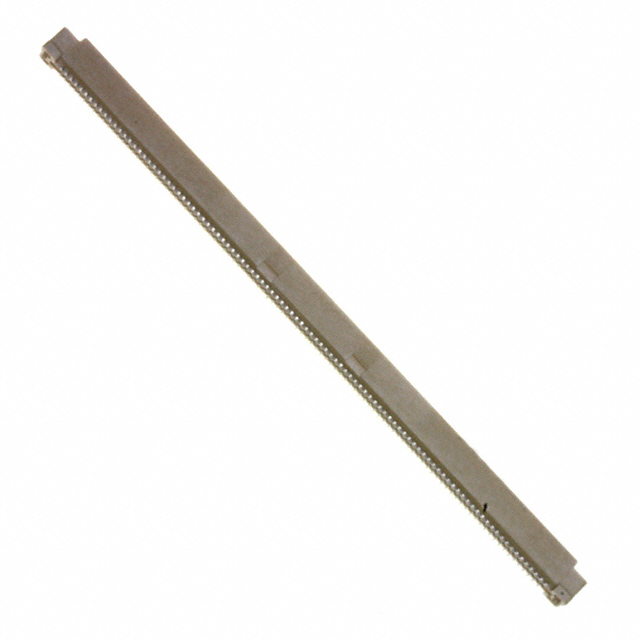

1-5177984-0

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Plug 800μm 2 200pin 5mm,9mm,13mm,17mm 4.6mm 203nm 金 SMD,P=0.8mm 贴片安装
供应商型号: A99188-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1-5177984-0

1-5177984-0概述


    产品简介


    产品名称: PCB Mount Header, Vertical, Board-to-Board, 200 Position, 0.8 mm [0.031 in] Centerline, Fully Shrouded, Gold, Surface Mount, Signal, Free Height
    产品类型: PCB连接器、垂直安装、板对板连接器
    主要功能: 实现电路板间的信号传输
    应用领域: 广泛应用于消费电子、工业控制、通信设备、医疗设备等领域,特别适用于需要高密度和稳定连接的应用场合

    技术参数


    - 中心线间距: 0.8 mm (0.031 in)
    - 引脚数: 200个
    - 连接系统: 板对板连接器
    - PCB安装方向: 垂直
    - 接口类型: 全屏蔽型插头
    - 绝缘电阻: 2 MΩ
    - 耐电压: 500 VAC(最大值)
    - 操作电压: 100 VAC
    - 接触面积镀层: 金 (0.2 μm)
    - 载流能力: 最大0.5 A
    - 工作温度范围: -40°C 至 125°C (-40°F 至 257°F)
    - 阻燃等级: UL 94V-0
    - 环保标准: 符合欧盟RoHS、ELV和REACH标准
    - 包装: 管装或盒装,每包5个

    产品特点和优势


    1. 高密度设计: 200个引脚的设计提供了高密度的信号传输能力。
    2. 全屏蔽型接口: 全屏蔽型设计增强了电磁兼容性,降低了信号干扰。
    3. 金镀层: 金镀层提高了接触可靠性,确保长期稳定的连接性能。
    4. 高载流能力: 最大0.5 A的载流能力,适应多种应用需求。
    5. 广泛的温度适应性: 能够在极端温度环境下可靠工作。
    6. 环保材料: 符合多项环保标准,满足全球范围内的环保要求。

    应用案例和使用建议


    应用案例:
    该产品广泛应用于工业自动化控制系统中,特别是在机器人控制板和传感器模块之间实现高密度信号传输。此外,它也适用于消费电子设备如手机和笔记本电脑的内部连接。
    使用建议:
    - 在焊接时,建议采用回流焊工艺,最高温度可达260°C。
    - 安装时应确保插座和插头的极化方向一致,避免错插导致短路。
    - 避免在高温环境下长时间使用,以防止热老化影响使用寿命。

    兼容性和支持


    - 兼容性: 该产品为自由高度插头,能够与同系列的插座完美配合,如TE Part #CAT-313-RCB200。
    - 技术支持: 如有任何技术问题,可拨打免费客服电话+1 800 522 6752进行咨询。

    常见问题与解决方案


    1. 问题: 插座和插头极化方向错误
    - 解决方案: 检查插座和插头的极化标记,确保二者匹配。
    2. 问题: 连接后信号不稳定
    - 解决方案: 确认焊接质量和引脚是否有松动,检查接触面是否清洁。
    3. 问题: 温度范围超出范围导致故障
    - 解决方案: 确保在规定的温度范围内使用,并尽量避免长时间暴露在极端温度环境中。

    总结和推荐


    该产品凭借其高密度设计、全屏蔽结构、金镀层和宽温适应性,在各种应用场景中表现出色。特别是其卓越的电磁兼容性和稳定性,使其成为工业控制、消费电子等领域的理想选择。总体而言,这是一款值得推荐的高性能板对板连接器。对于追求高可靠性和稳定性的应用场合,这款产品无疑是最佳选择之一。

1-5177984-0参数

参数
板上高度 4.6mm
针脚数 200pin
接合堆叠高度 5mm,9mm,13mm,17mm
触头镀层厚度 203nm
类型 Center Strip Contacts,Plug
间距 800μm
排数 2
触头镀层
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
