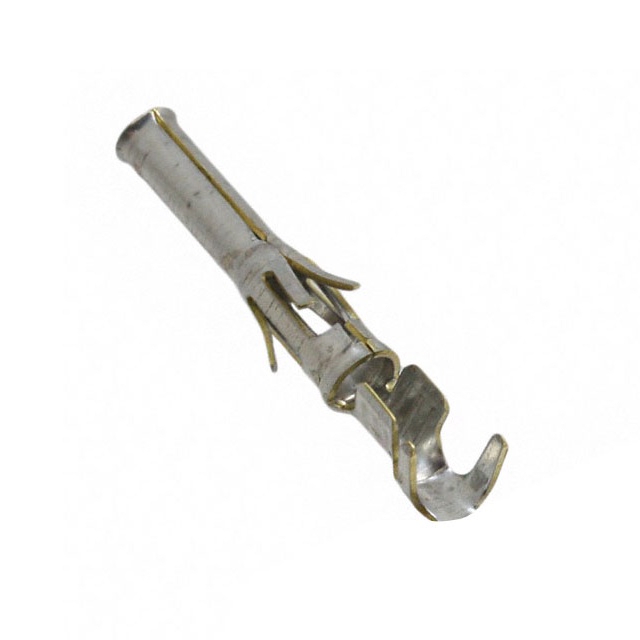

66582-2

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT 16 Size Crimp ST Cable Mount Strip
供应商型号: JY-66582-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 66582-2

66582-2概述


    产品简介


    本产品是一款适用于电力传输和分配系统的连接器接触件(Connector Contact),型号为66582-2。这款接触件主要用于实现电线与设备间的电连接,广泛应用于各类电力系统中,如工业控制设备、汽车电子、家电设备等。其设计符合多种行业标准,并具备高可靠性与稳定性。

    技术参数


    - 额定电压:250 VAC / 250 VDC
    - 接触类型:插座接触(Socket Contact)
    - 接触尺寸:Size 16
    - 电线尺寸:22 – 18 AWG(0.3 – 0.9 mm²)
    - 接触材料:黄铜(Brass)
    - 接触镀层材料:锡(Tin)
    - 接触镀层厚度:
    - 接触配对区域:1.02 µm(40 µin),半亮光
    - 线缆终止区域:1 – 3 µm(40 – 118 µin),亮光
    - 接触电流额定值:1.8 A
    - 接线方式:压接(Crimp)
    - 绝缘直径范围:1.27 – 2.79 mm(0.05 – 0.11 in)
    - 操作温度范围:-55 – 90 °C(-67 – 194 °F)

    产品特点和优势


    这款接触件采用了优质黄铜材料,配合高性能的锡镀层,确保了其长期使用中的稳定性和耐久性。锡镀层厚度经过精心控制,使得接触阻抗极低,且具有出色的耐磨性。此外,它能承受高达250 VAC / 250 VDC的电压,适应性强,尤其适合于高电流场合的应用。该接触件还具有良好的兼容性和广泛的温度适应性,可以满足不同环境条件下的需求。

    应用案例和使用建议


    该接触件在工业控制系统、家用电器及汽车电子等场合有着广泛应用。例如,在工业控制系统中,它可以用于电机、传感器和其他设备之间的连接。在使用过程中,需要确保压接工艺符合标准,以避免接触不良等问题。建议定期检查接触部位是否有腐蚀或磨损,如有必要及时更换,以保证系统的稳定运行。

    兼容性和支持


    该产品能够与多种电线及电缆适配,通过标准的压接工具进行安装。制造商提供了详尽的技术文档和支持服务,包括产品的CAD模型、技术手册等。此外,用户还可以通过拨打支持电话获得进一步的帮助和技术指导。该产品符合欧盟RoHS、ELV、REACH等多项环保标准,确保其在全球范围内的合规性。

    常见问题与解决方案


    1. 问题:接触电阻过高
    解决方案:检查接触面是否清洁,确保接触面无氧化物或杂质。重新进行压接操作,并确认压接工具的使用正确。
    2. 问题:接触件过热
    解决方案:检查电流负载是否超过接触件的额定值。如果存在超载现象,应立即调整负载,或者考虑更换更大容量的接触件。
    3. 问题:接触不良
    解决方案:确认电线尺寸是否与接触件匹配。如果不匹配,可能需要更换适当的接触件或调整电线尺寸。

    总结和推荐


    综上所述,这款型号为66582-2的接触件在技术和性能方面表现出色,具有高可靠性、长寿命和广泛的适用性。其独特的设计和优良的制造工艺使其在市场上具有较高的竞争力。对于那些需要在严苛环境中实现稳定电连接的应用场合,这款接触件无疑是理想的选择。因此,我们强烈推荐这一产品给需要高可靠性的电子元器件的应用项目。

66582-2参数

参数
长*宽*高 20.42mm(长度)*3.43mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

66582-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66582-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66582-2 66582-2数据手册

66582-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
