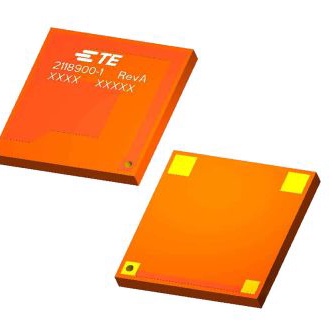

2118900-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 泰科 SMT天线 GPS天线
供应商型号: N-2118900-1
供应商: 云汉优选
标准整包数: 2000

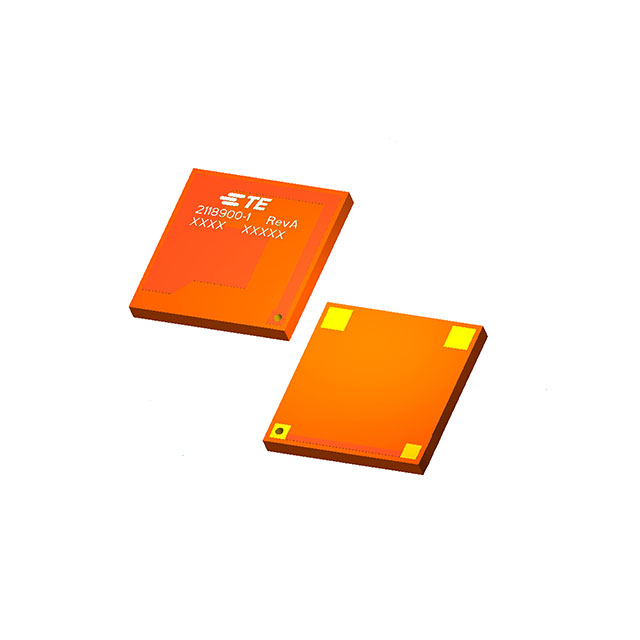

TE CONNECTIVITY 天线 2118900-1

2118900-1概述

    # 高品质GNSS天线技术手册

    产品简介


    1560-1602 MHz GNSS天线是专为全球导航卫星系统(GNSS)设计的高性能小型天线。这款天线适用于需要高精度定位和可靠性的应用领域,如无人机、智能车辆、农业自动化系统以及各种户外和航空航天应用。

    技术参数


    - 频率范围:1560-1602 MHz
    - 峰值增益:详见下图
    - 电压驻波比 (VSWR):小于2.0:1
    - 极化方式:线性
    - 方位角波束宽度:全向
    - 功率处理能力:3瓦连续波
    - 馈点阻抗:50欧姆
    - 尺寸:10mm x 10mm x 1mm
    - 重量:小于0.5克
    - 安装方式:表面贴装技术
    - 工作温度范围:-40°C 至 85°C

    产品特点和优势


    1. 小体积轻量化:尺寸仅为10mm x 10mm x 1mm,重量小于0.5克,适合于对体积和重量要求严格的设备。
    2. 自动贴装兼容:提供卷带式包装,方便自动化生产。
    3. 高效能:通过先进的设计,实现全向覆盖,保证良好的信号接收效果。
    4. RoHS合规:符合RoHS标准,绿色环保,安全可靠。
    5. 低驻波比:低于2.0:1的VSWR确保了稳定的信号传输效率。

    应用案例和使用建议


    1. 农业自动化系统:用于精准定位,提高农业生产效率。
    2. 智能车辆:集成于车载导航系统,提升定位精度。
    3. 无人机:实现自主飞行和精确位置控制。
    4. 航空航天应用:保证在复杂环境中依然保持稳定可靠的信号接收。
    使用建议
    - 地面平面尺寸:根据测量数据,使用时需要至少100mm的接地平面来确保最佳的带宽和性能。
    - PCB设计:将天线放置在顶层,并确保保持出区域避免干扰。
    - 环境条件:考虑设备的实际工作温度范围,确保在极端条件下仍能正常运行。

    兼容性和支持


    本天线支持多种GNSS系统,包括GPS、GLONASS、Galileo等。厂商提供了广泛的技术支持服务,包括但不限于:
    - 技术支持热线:多个国家和地区均有客服电话,详见手册末页。
    - 在线资源:访问官方网站可获得详细的产品文档和技术资料。

    常见问题与解决方案


    1. Q:如何选择合适的接地平面尺寸?
    - A:至少100mm的接地平面能够提供较好的性能和稳定性。如果空间有限,可以考虑采用多层PCB板设计。
    2. Q:如何正确安装天线以确保最佳性能?
    - A:按照制造商提供的安装指南进行操作,注意保持天线周围无遮挡物,并确保天线放置在顶层且有适当大小的接地平面。
    3. Q:如果信号质量不佳怎么办?
    - A:检查安装是否符合规范,确认接地平面大小是否合适,并重新测试。

    总结和推荐


    1560-1602 MHz GNSS天线凭借其轻量化、高效能和易安装等特点,在各种应用场合中表现出色。对于需要高性能GNSS定位的系统,强烈推荐使用此天线。它不仅在工业自动化和航空航天领域具有显著的优势,也适用于无人机和其他户外设备。总体来说,这款天线不仅符合严格的国际标准,还提供了强大的客户支持和服务保障。

2118900-1参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 3W
天线类型 -
中心频率 1.581GHz
长*宽*高 10mm*10mm*1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2118900-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2118900-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2118900-1 2118900-1数据手册

2118900-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2565 ¥ 2.1804
4000+ $ 0.2441 ¥ 2.0749
6000+ $ 0.2377 ¥ 2.0201
8000+ $ 0.2326 ¥ 1.9768
10000+ $ 0.2009 ¥ 1.708
库存: 18859
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4360.8
