8-52936-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY

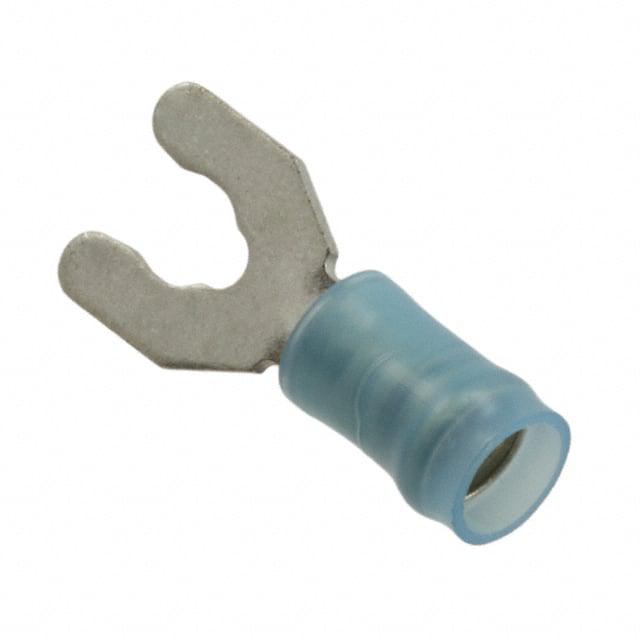

产品描述: 预绝缘 Diamond Grip 长弹簧叉形舌片端子
供应商型号: H-8-52936-1
供应商: Heilind
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 8-52936-1

8-52936-1概述

    电子元器件产品技术手册:弹簧叉形端子

    产品简介


    弹簧叉形端子是一种广泛应用于电气连接领域的电子元器件。该型号的产品主要用于16至14 AWG(美国线规)范围内的导线连接,可以配合#8或M4规格的螺钉。其独特的设计允许其在各种恶劣环境中保持良好的电气连接性能,适用于多种设备及系统的电气接线需求。

    技术参数


    - 产品类型:弹簧叉形端子
    - 螺钉尺寸:#8, M4
    - 导线规格:16至14 AWG(美国线规)
    - 螺钉直径:4.17 mm(0.164 英寸)
    - 舌片厚度:0.79 mm(0.031 英寸)
    - 产品长度:21.84 mm(0.86 英寸)
    - 绝缘支持直径范围:2.92 至 4.31 mm(0.115 至 0.17 英寸)
    - 最大绝缘支持直径:4.32 mm(0.17 英寸)
    - 电压额定值:300 V
    - 工作温度范围:-40°C 至 +105°C(-40°F 至 +221°F)

    产品特点和优势


    该弹簧叉形端子具有以下特点和优势:
    - 密封性能:不提供密封性能,但依然能够可靠连接
    - 材料和涂层:采用锡镀层,能够在多种条件下提供优异的电气连接
    - 颜色标识:蓝色绝缘套管和蓝色条纹,便于识别和安装
    - 机械固定:使用金属压接技术确保长期可靠的连接

    应用案例和使用建议


    该弹簧叉形端子广泛应用于电气连接领域,特别适合于工业控制、汽车、家庭电器等领域。例如,在汽车电路系统中,它们可以用于连接电池和其他电气组件。
    使用建议:
    - 在安装前,请确保绝缘套管的直径在规定范围内。
    - 确保导线正确压接,避免因松动导致接触不良。
    - 定期检查和维护,以确保长期稳定的工作状态。

    兼容性和支持


    - 兼容性:与铜质导线及锡镀层的导线兼容
    - 包装方式:每个包装包含100个产品,采用散装方式交付
    - 厂商支持:技术支持热线为 +1 800 522 6752,确保及时解决客户问题

    常见问题与解决方案


    1. 问题:安装后电气连接不稳定
    - 解决方案:检查导线是否正确压接到位,必要时重新进行压接。
    2. 问题:在高温环境下运行不稳定
    - 解决方案:确认所选端子的工作温度范围符合实际应用环境,如需更换请选用更高温等级的产品。

    总结和推荐


    这款弹簧叉形端子具有优良的电气性能和机械稳定性,特别适合需要高可靠性连接的应用场景。由于其广泛的应用范围和稳定的性能,我们强烈推荐将其用于电气连接场合。在购买和使用过程中,请务必参考制造商的技术文档,确保安装和维护的准确性。

8-52936-1参数

参数
长*宽*高 21.84mm*9.53mm*9.53mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-52936-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-52936-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 8-52936-1 8-52936-1数据手册

8-52936-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7414 ¥ 6.1759
300+ $ 0.6237 ¥ 5.1954
794+ $ 0.6046 ¥ 5.036
库存: 179
起订量: 33 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.17
