5677924005

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-5677924005
供应商: 云汉优选
标准整包数: 150

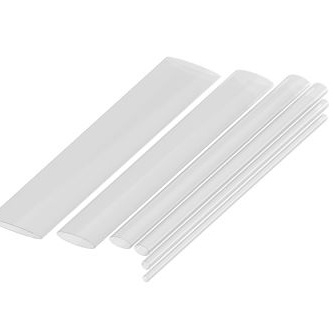

TE CONNECTIVITY 热缩管 5677924005

5677924005概述


    产品简介


    Raychem RayBlock 85 和 RayBlock 105
    Raychem 的 RayBlock 85 和 RayBlock 105 是高性能的热收缩管产品,专为电缆束和连接器的后端提供一致密封设计。这些产品适用于各种应用,能够提供卓越的应力释放能力和降低噪音,确保环境密封效果,同时具备低外形安装的特点。RayBlock 85 能够承受高达 105°C 的温度变化,而 RayBlock 105 则能够达到 120°C。它们均符合 RoHS 规范,并提供出色的可靠性和耐用性。

    技术参数


    RayBlock 85
    | 产品编号 | 通道数 | 最小尺寸(英寸) | 最大尺寸(英寸) | 收缩前直径 | 收缩后直径 | 收缩长度 |
    ||
    | 0102-A0 | 2 | 0.335 | 0.335 | 2.75 | 3.0 | 40 |
    | 0203-A0 | 3 | 0.335 | 0.482 | 2.75 | 6.0 | 47 |
    | 0504-A0 | 4 | 0.335 | 0.630 | 2.75 | 4.0 | 40 |
    | 0405-A0 | 5 | 0.335 | 0.778 | 2.75 | 6.0 | 45 |
    | 0107-A0 | 7 | 0.335 | 1.070 | 2.75 | 6.0 | 65 |
    | 0510-A0 | 10 | 0.335 | 1.520 | 2.75 | 8.0 | 55 |
    RayBlock 105
    | 产品编号 | 通道数 | 最小尺寸(英寸) | 最大尺寸(英寸) | 收缩前直径 | 收缩后直径 | 收缩长度 |
    ||
    | 0102-A0 | 2 | 0.335 | 0.335 | 2.75 | 3.0 | 40 |
    | 0103-A0 | 3 | 0.335 | 0.482 | 2.75 | 4.0 | 40 |
    | 0504-A0 | 4 | 0.335 | 0.630 | 2.75 | 4.0 | 45 |
    | 0105-A0 | 5 | 0.335 | 0.778 | 2.75 | 6.0 | 45 |
    | 0107-A0 | 7 | 0.335 | 1.070 | 2.75 | 6.0 | 65 |
    | 0110-A0 | 10 | 0.335 | 1.520 | 2.75 | 8.0 | 65 |

    产品特点和优势


    RayBlock 系列产品的主要特点包括:
    - 环境密封:能够密封多达 20 根电线的电缆束。
    - 高耐温性:RayBlock 85 耐受温度范围为 -40°C 至 85°C,RayBlock 105 耐受温度范围为 -40°C 至 105°C。
    - 优异的应力释放:能有效减少噪声,提升产品的整体可靠性。
    - 低轮廓设计:安装后的高度仅略高于电缆束本身,保持紧凑的外形。
    - RoHS合规性:满足环保要求。

    应用案例和使用建议


    应用案例:这些产品广泛应用于电气绝缘、应力释放、电缆捆扎和环境保护。例如,在汽车电子系统中,它们用于保护线束免受机械磨损和化学腐蚀。
    使用建议:对于直径小于 2.8 毫米的导线,每通道最多可容纳两根导线;对于直径在 2.8 毫米到 3.5 毫米之间的导线,每通道最多可容纳一根导线。在选择型号时,应考虑具体的应用需求和操作环境条件。

    兼容性和支持


    RayBlock 85 和 RayBlock 105 与广泛的电气元件兼容,并且制造商提供了详细的技术支持和维护服务。这些产品在全球多个地区都有销售和服务网点,如美国、欧洲和亚洲太平洋地区。

    常见问题与解决方案


    问题1:如何选择合适的型号?
    解决方案:根据导线的直径和所需的密封性能来选择适合的产品型号。具体的选择参考订购信息中的大小选择指南。
    问题2:如何正确安装?
    解决方案:按照制造商提供的安装说明进行操作,确保热收缩过程均匀且彻底,以获得最佳的密封效果。

    总结和推荐


    综合评估:RayBlock 85 和 RayBlock 105 提供了优秀的环境密封和应力释放性能,具有出色的耐温性和可靠性。其低轮廓设计使得安装后的高度非常接近电缆束本身,不会影响整体布局。
    推荐:我们强烈推荐这些产品,特别是在需要对电缆束和连接器进行环境密封和防护的场合。无论是在汽车制造、工业控制还是其他复杂电子系统中,RayBlock 系列产品都是值得信赖的选择。

5677924005厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
