3-178141-3

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 3.81mm 2 6pin 9.5A 760nm 金 黑色 通孔安装 21.6154mm*16.9672mm*21.59mm
供应商型号: N-3-178141-3
供应商: 云汉优选
标准整包数: 23

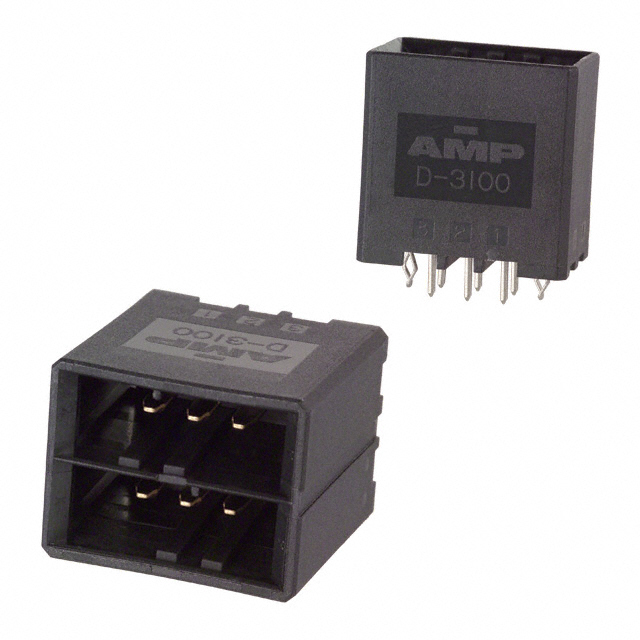

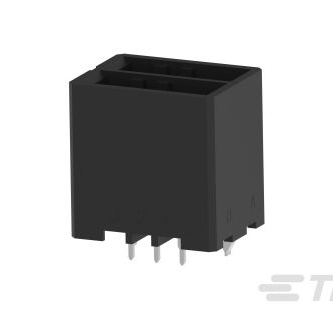

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-178141-3

3-178141-3概述


    产品简介


    本文将详细介绍一种名为“PCB Mount Header”的电子元器件产品。该产品属于线到板连接器系列,主要应用于电路板之间的信号和电源传输。它采用垂直安装方式,具有6个位置,中心间距为3.81毫米(0.15英寸),完全封闭式设计,并采用金镀层和通孔焊接工艺。该产品来自Dynamic 3000系列,专为高可靠性的动态连接而设计,适合广泛的工业应用场合。

    技术参数


    - 产品类型:PCB Mount Header,垂直安装,线到板连接器,6个位置
    - 中心间距:3.81毫米(0.15英寸)
    - 行数:2行
    - 接触电流:最大9.5安培
    - 接合面积镀层材料厚度:0.76微米(30微英寸)
    - 接合面积镀层材料:金
    - 工作温度范围:-55°C至105°C(-67°F至221°F)
    - 兼容性标准:符合UL 94V-0阻燃等级,RoHS和REACH法规要求
    - 包装方式:箱装,管状

    产品特点和优势


    该PCB Mount Header具备多个独特功能,使其在市场上具有明显的竞争优势:
    1. 完全封闭式设计:这种设计提高了连接器的机械强度和可靠性,防止外界污染物进入。
    2. 高接触电流:能够承载高达9.5安培的电流,适用于需要大功率传输的应用场合。
    3. 高温耐受性:能够在极端环境下正常工作,工作温度范围宽泛。
    4. RoHS和REACH合规:确保环保无害,符合国际标准。

    应用案例和使用建议


    该PCB Mount Header广泛应用于各种工业设备中,如工业自动化控制系统、电源管理模块、通信设备等。实际使用时应注意以下几点:
    1. 确保正确安装方向:垂直安装可以提高布线的便利性。
    2. 考虑散热设计:特别是在高电流应用下,要注意散热问题,避免过热损坏。
    3. 使用正确的焊接工艺:推荐波峰焊工艺,最高可承受265°C的焊接温度。

    兼容性和支持


    该PCB Mount Header与Dynamic 3000系列中的其他配件兼容,例如MOD 4 HSG、MINI U-M-N-L SOCKET CONTACT等。制造商提供了详尽的技术支持,如技术支持电话+1 800 522 6752,客户可通过此电话获取专业帮助。

    常见问题与解决方案


    1. 问题:如何判断接头是否损坏?
    - 解决方法:使用万用表测量电阻,如果电阻值异常,则可能接头损坏。

    2. 问题:焊接过程中温度过高会有什么影响?
    - 解决方法:严格控制焊接温度不超过265°C,以避免镀层损坏或塑料部分熔化。

    总结和推荐


    综上所述,这款PCB Mount Header凭借其完全封闭式设计、高电流承载能力和广泛的适用范围,是一款非常适合复杂电路设计需求的产品。对于需要高性能连接器的应用场合,推荐选用此款产品。其优越的性能和可靠性使得该产品在众多同类产品中脱颖而出,值得用户选择。

3-178141-3参数

参数
类型 Detent Lock,Header
间距-配接 3.81mm
额定电流 9.5A
触头镀层 - 配接
针脚数 6pin
颜色 黑色
防护等级 -
排数 2
触头镀层厚度 - 配接 760nm
长*宽*高 21.6154mm*16.9672mm*21.59mm
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装,管装

3-178141-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-178141-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-178141-3 3-178141-3数据手册

3-178141-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
69+ $ 3.2118 ¥ 27.3003
115+ $ 3.0694 ¥ 26.0899
253+ $ 2.9886 ¥ 25.4031
414+ $ 2.9274 ¥ 24.8829
1702+ $ 2.6622 ¥ 22.6287
库存: 1999
起订量: 69 增量: 23
