3-2322422-8

产品分类: 圆形线缆
厂牌: TE CONNECTIVITY
产品描述: 我们的 D4-M 直角轨道光缆组件可满足数字化需求日益增加的应用,如轨道数据通信系统和重工业应用。
供应商型号: N-3-2322422-8
供应商: 云汉优选
标准整包数: 1

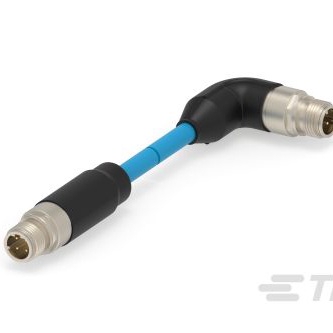

TE CONNECTIVITY 圆形线缆 3-2322422-8

3-2322422-8概述

    # TE Connectivity M12 Cable Assemblies

    产品简介


    TE Connectivity的M12电缆组件是为重工业应用设计的产品。这些电缆组件已经预组装完成,旨在帮助客户减少安装时间。它们具备坚固的设计和接触点,能承受严重的冲击和振动(符合EN 61373 Cat1 Class B标准)。除了具备最佳的数据传输速度(最高可达10 Gb/s)外,紧凑的直角和直角连接器使得电缆可以适用于空间有限的区域。

    技术参数


    规格参数
    - 电缆类型:CAT5e、CAT7
    - 最大数据传输速率:100 Mb/s(CAT5e),1 Gb/s(CAT7),10 Gb/s(CAT7)
    - 温度范围:无电缆护套时-40°C至85°C,带电缆护套时-40°C至70°C
    - 工作电压:50 V(CAT5e),30 V(CAT7),48 V(CAT7)
    - 电流额定值:4 A(CAT5e),2 A(CAT7),0.5 A(CAT7)
    - 防护等级:IP67
    - 可配对循环次数:>250次
    - 编码:D-coding(CAT5e),A-coding(CAT7),X-coding(CAT7)
    性能参数
    - 重量:未提供
    - 尺寸:长度从1米到20米不等,以0.5米递增

    产品特点和优势


    独特功能和优势
    - 快速安装:预组装的电缆组件有助于缩短安装时间。
    - 抗震动设计:符合EN 61373 Cat1 Class B标准,确保在高震动环境中可靠运行。
    - 防火和防烟:通过EN45545 HL3认证,适用于公共运输以及其他需要符合防火和防烟要求的应用领域。
    - 灵活的连接器:提供直角和直角连接器选项,便于在空间有限的情况下安装。
    - 高数据传输速率:最高速度达到10 Gb/s,适合高速网络应用。
    - 稳固的连接:独特的压接式电缆应力消除系统,避免导体断裂和系统故障。
    - 安全的安装:压接系统提供防篡改安装,防止意外打开连接器。

    应用案例和使用建议


    应用场景
    - 工业自动化:可用于工厂自动化设备之间的数据通信。
    - 轨道交通:适用于公共交通运输工具内部的网络通信。
    - 楼宇自动化:适用于楼宇内的网络布线,特别是在空间受限的场合。
    - 智能建筑:用于物联网设备之间的通信连接。
    使用建议
    - 选择正确的电缆类型:根据实际应用的需求选择CAT5e或CAT7电缆。
    - 考虑环境因素:选择合适的电缆长度,并考虑到可能的震动和高温环境。
    - 确保正确安装:使用提供的压接工具进行电缆连接,确保稳定可靠的安装。

    兼容性和支持


    兼容性
    - 连接器兼容性:兼容D4、A8和X8码型的连接器,确保与其他相关设备的良好配合。
    - 电缆兼容性:提供不同规格的电缆,包括CAT5e和CAT7,以满足不同的需求。
    支持服务
    - 技术支持:TE Connectivity提供了详尽的技术文档和支持,确保客户能够顺利安装和使用产品。
    - 售后服务:一旦出现问题,可通过官方渠道获得及时的技术支持和售后服务。

    常见问题与解决方案


    问题与解决方案
    1. 问题:无法实现预期的数据传输速率
    - 解决方案:检查电缆是否受到物理损坏或干扰,确认连接器是否正确安装。必要时,尝试更换新的连接器或电缆。
    2. 问题:连接不稳定
    - 解决方案:确保电缆的压接部位牢固,没有松动。定期检查连接器的状态,以保持良好的连接。
    3. 问题:电缆难以弯折
    - 解决方案:选用柔软度更高的电缆类型,并遵循制造商提供的弯折半径指导,以避免电缆损伤。

    总结和推荐


    产品评估
    - 优点:
    - 快速安装,降低人工成本
    - 高数据传输速率,适用于高速网络
    - 强大的抗冲击和抗振动能力
    - 符合严格的防火和防烟标准
    推荐意见
    TE Connectivity的M12电缆组件是一款高性能的工业级电缆组件,非常适合于各种严苛环境下的应用。不论是工厂自动化、轨道交通还是智能建筑,其优异的表现和可靠的质量都使其成为一种值得信赖的选择。建议在采购时根据具体应用需求选择合适的电缆类型和长度,并参考制造商提供的安装指南确保正确安装和使用。

3-2322422-8参数

参数
64.0' (19.5m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

3-2322422-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2322422-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形线缆 TE CONNECTIVITY 3-2322422-8 3-2322422-8数据手册

3-2322422-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 197.9232 ¥ 1682.3472
2+ $ 188.7578 ¥ 1604.4413
3+ $ 183.4062 ¥ 1558.9527
6+ $ 179.877 ¥ 1528.9545
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1682.34
