首页  >  产品百科  >  62609-1

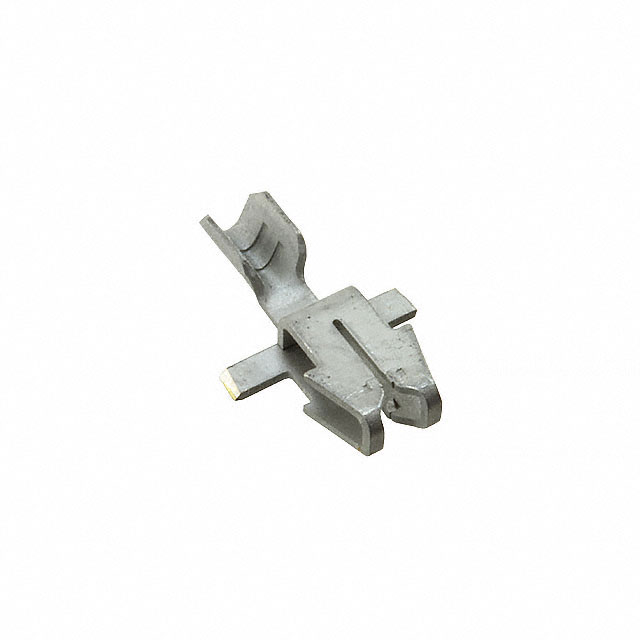

62609-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Mag-Mate Terminal 22-26AWG Brass M 9.02mm Tin T/R
供应商型号: 571-62609-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 磁线端子 62609-1

62609-1概述

    # MAG-MATE 187 技术手册解析

    产品简介


    产品类型与功能
    MAG-MATE 187 是一款专为磁线(Magnet Wire)设计的端子(Terminal),型号为62609-1。它属于磁线终端系列,适用于各种磁线连接场景。这款端子能够确保磁线与导线之间的可靠连接,广泛应用于电机、发电机和其他电力设备中。
    应用领域
    - 电机与发电机
    - 电力设备
    - 工业控制

    技术参数


    尺寸与规格
    - 磁线尺寸:27-25 AWG
    - 导线尺寸:0.12 – 0.4 mm²
    - 兼容插槽尺寸:Size 1
    - 终端高度:4.75 mm(0.187 in)
    - 终端长度:9.02 mm(0.355 in)
    - 绝缘选项:未绝缘
    - 操作温度范围:-65 – 150 °C(-85 – 302 °F)
    终端特征
    - 磁线终端类型:F-Crimp
    - 端子电镀材料:锡
    - 端子方向:直向
    - 端接方法:压接(Crimp)、绝缘位移(IDC)
    - 压接区域长度:2.54 mm(0.1 in)
    - 磁线侧厚度:0.31 mm(0.012 in)
    包装与合规
    - 包装方式:卷带(Reel)、卷带/纸箱(Reel/Carton)
    - 符合欧盟RoHS指令:符合
    - 符合欧盟ELV指令:符合
    - 符合中国RoHS 2指令:符合
    - 符合REACH规定:不含SVHC

    产品特点和优势


    特点
    - F-Crimp类型:提供稳固可靠的压接连接
    - 多规格兼容:适应多种磁线和导线尺寸
    - 高耐温性能:可在极端温度环境下稳定工作
    - 低成本高效益:经济高效的连接解决方案
    优势
    - 易于安装:直向端子,便于布线和连接
    - 持久耐用:采用锡电镀,提高抗腐蚀能力
    - 广泛应用:适合各类电机和电力设备,提升系统可靠性
    应用案例与使用建议
    应用案例
    - 电机与发电机:MAG-MATE 187 常用于电动机和发电机中,以确保高效且稳定的电力传输
    - 电力设备:在电力转换器和其他电力装置中,这款端子能确保电流的安全传导
    使用建议
    - 保持清洁:确保安装前磁线和导线表面干净无杂质
    - 正确压接:严格按照制造商建议的压接工艺进行压接,避免接触不良
    - 定期检查:建议定期检查连接状态,确保长期可靠运行

    兼容性和支持


    兼容性
    - 磁线类型:可兼容磁线和固体导线
    - 插槽尺寸:Size 1
    支持与维护
    - 技术支持:如需支持,可拨打 +1 800 522 6752 联系客户服务
    - 文档下载:详细的技术手册和CAD文件可在制造商官网获取

    常见问题与解决方案


    问题1:如何确保正确的压接?
    解决方案:
    按照制造商提供的压接规范进行操作,确保压接工具和工艺正确无误。
    问题2:如何检查端子连接是否良好?
    解决方案:
    使用万用表进行电阻测试,确保阻值在正常范围内。同时,定期进行目视检查,查看是否有磨损或损坏迹象。
    问题3:如何判断是否需要更换端子?
    解决方案:
    如果连接电阻超过制造商规定的最大值,或者发现明显的物理损坏,建议及时更换端子。
    总结与推荐
    综合评估
    MAG-MATE 187 端子凭借其坚固耐用、多功能兼容的特点,非常适合于电机、发电机及其他电力设备中。它具备优异的耐温性能和经济性,能够在恶劣环境中保持良好的工作状态。结合制造商提供的技术支持和丰富的产品文档,确保了产品的易用性和可靠性。
    推荐
    综上所述,我们强烈推荐使用MAG-MATE 187 端子。无论是在电力设备的制造还是日常维护中,这款端子都能提供可靠的连接解决方案,帮助提升系统的整体性能。

62609-1参数

参数
长*宽*高 1mm(长度)*1mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

62609-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62609-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 62609-1 62609-1数据手册

62609-1封装设计
