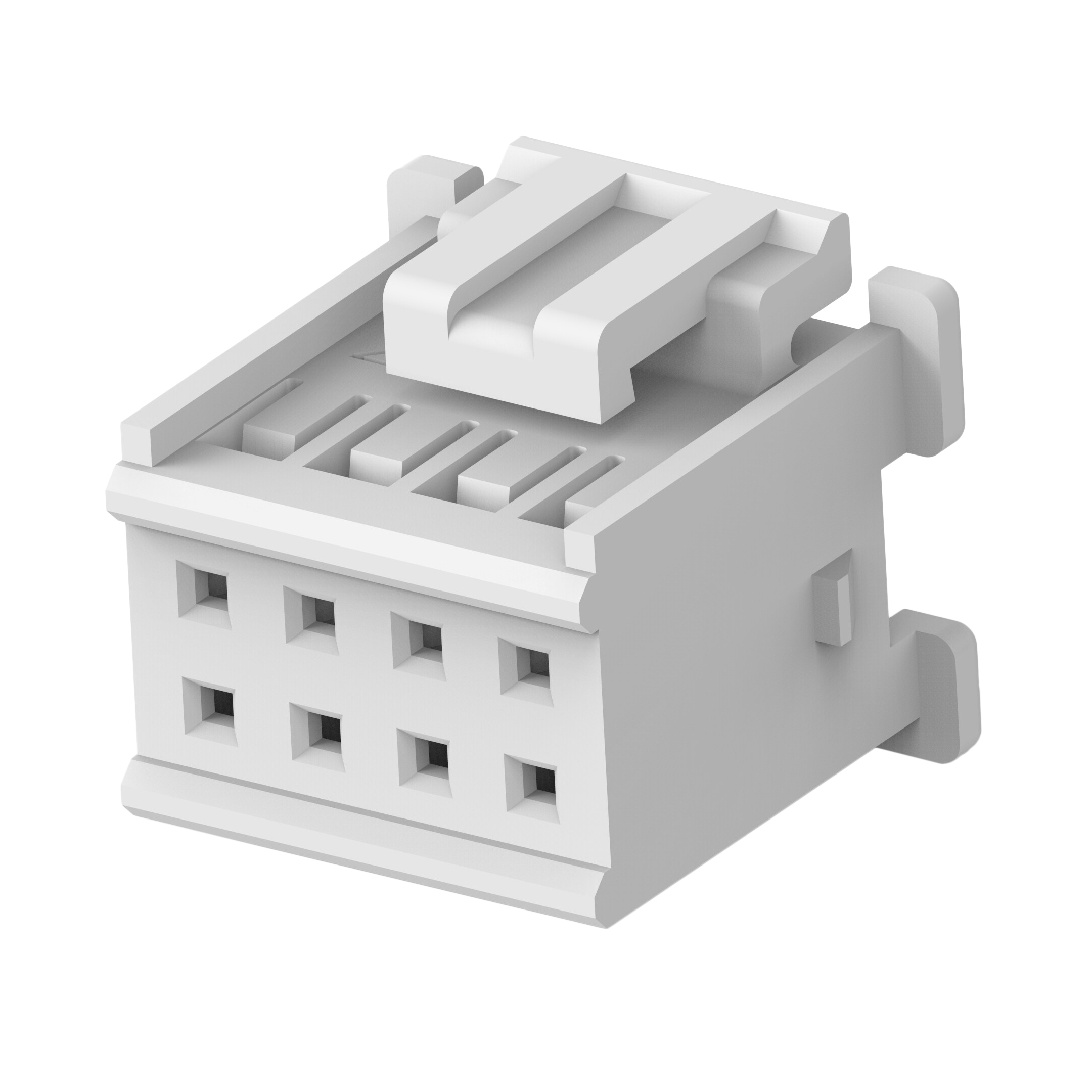

2323743-8

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 2 8pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 17-2323743-8-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2323743-8

2323743-8概述

    经济型2.5系列连接器技术手册

    产品简介


    经济型2.5系列(Economy Power 2.5,简称EP 2.5)连接器是一种单排或双排压接连接器系统,其标称中心线间距为2.5mm(0.098英寸),提供非常紧凑的解决方案。EP 2.5连接器为电源系统提供了全面的互连解决方案,包括垂直和直角头端、选配TPA固定器、线对线和线对板选项以及多种树脂材料,其中包括符合Glow Wire Test(灼热丝测试)和UL 94 V-0标准的类型。此外,EP 2.5连接器可与市场上类似的产品互换使用,便于简单的翻新。这些连接器适用于家电、暖通空调系统和工业机械等领域,能够应对各种设计需求和挑战。

    技术参数


    - 产品规格:108-2418
    - 应用规格:114-13315
    - 认证标准:UL Recognized (美国和加拿大) E28476;正在寻求VDE批准
    - 电压额定值:250VAC
    - 电流额定值:最大4.2A(单排)
    - 位置数:单排时,线对线为2至15,线对板为2至20;双排时为8至40
    - 导线尺寸:0.13至0.56mm²(26至20 AWG)
    - 中心线间距:2.5mm(0.098")
    - 工作温度范围:-55至105°C

    产品特点和优势


    - 锁紧机构:提供可靠的锁定功能
    - 极化凸起:确保正确插入
    - 非对称终端:只能一种方式装入外壳
    - 标准或低插入力端子:减少插拔阻力
    - 防磨损接触润滑剂:提高连接可靠性
    - 各种配置:包括垂直和直角头端、单排和双排配置
    - 符合安全标准:通过Glow Wire Test,符合IEC/EN 60335-1第5版和UL 94 V-0标准

    应用案例和使用建议


    EP 2.5连接器广泛应用于家电、HVAC系统和工业机械领域。例如,在家庭电器中,它们可以用于确保可靠的安全连接。使用时建议:
    - 优先选择具有Glow Wire Test认证的型号,以确保安全性
    - 考虑特定的应用环境(如高温或低温环境)来选择合适的工作温度范围的型号

    兼容性和支持


    EP 2.5连接器能够与市面上相似产品互换使用,这使得它们在需要翻新的系统中更加灵活。TE Connectivity提供详尽的技术支持,包括在线资源和技术热线。此外,还提供工具和适用压接机,确保高效组装。

    常见问题与解决方案


    - Q:如何确保正确安装?
    - A:使用非对称终端设计,确保只能一种方式装入外壳。
    - Q:如何提高连接可靠性?
    - A:使用防磨损接触润滑剂,确保长期稳定性能。
    - Q:如何处理高温或低温环境?
    - A:选择符合所需工作温度范围的型号,确保在极端环境下也能正常工作。

    总结和推荐


    经济型2.5系列连接器以其高可靠性、广泛的适用性和良好的成本效益脱颖而出。它们在家电、HVAC和工业机械领域的应用证明了其卓越的性能。对于需要紧凑设计且对连接器质量要求高的项目,EP 2.5连接器是一个理想的选择。强烈推荐在设计过程中使用这些连接器。

2323743-8参数

参数
触头端接 压接
针脚数 8pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

2323743-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2323743-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2323743-8 2323743-8数据手册

2323743-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.6392
10+ $ 0.3289 ¥ 2.9737
25+ $ 0.3031 ¥ 2.7408
50+ $ 0.2847 ¥ 2.4178
100+ $ 0.2515 ¥ 2.2742
250+ $ 0.2233 ¥ 1.9993
500+ $ 0.2099 ¥ 1.8799
1000+ $ 0.1974 ¥ 1.7679
2500+ $ 0.182 ¥ 1.6298
库存: 14764
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.63
