749808-7

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 3 的 D-Sub 压接插头连接器采用 20 号插针端子,用于缆对缆应用,具有 25 个针脚。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: JY-749808-7
供应商: 云汉优选
标准整包数: 1

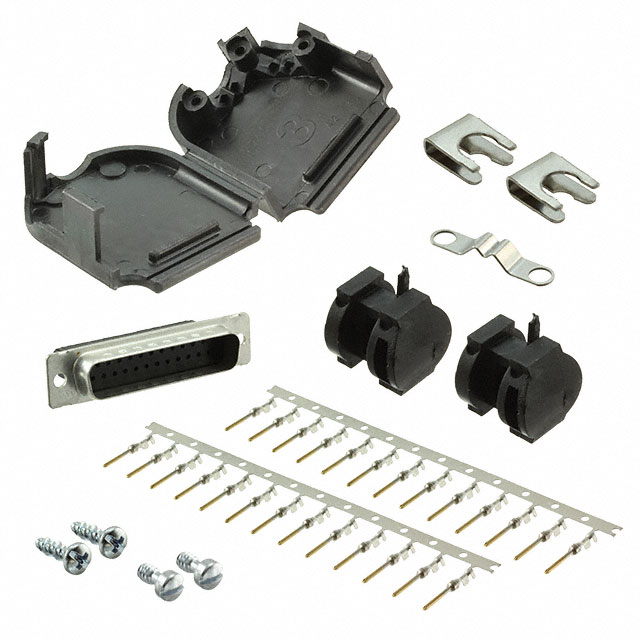

TE CONNECTIVITY D-Sub 连接器 749808-7

749808-7概述

    电子元器件产品技术手册:AMPLIMITE电缆连接器及屏蔽硬件套件

    产品简介


    AMPLIMITE电缆连接器及屏蔽硬件套件是一类广泛应用于多种工业领域的高性能电子连接器系统。这类产品主要用于提供可靠的信号传输和电磁屏蔽性能,适用于高要求的应用场景。它们广泛应用于工业机械、医疗仪器、计算机与外围设备、RAID存储阵列、文件服务器/路由器、磁带存储系统、工作站以及个人及手持设备等领域。这些连接器以更低成本的商用版本形式呈现,继承了军用标准系列的优势。

    技术参数


    以下是AMPLIMITE电缆连接器的技术规格和技术细节:
    - 壳体材料与电镀:
    - 壳体:钢、锌镀层或锡镀层。
    - 插入件:94V-0级阻燃聚碳酸酯,黑色。
    - 关键参数:
    - 接触位数范围:9至78位。
    - 尺寸(D和E):随接触位数变化,最大为2.729×2.5英寸。
    - 额定电缆外径范围:0.165至0.562英寸。
    - 最大内芯电缆束直径:0.450英寸。
    - 电气特性:
    - 支持20号或22号DF针接触(插头)和20号或22号DF孔接触(插座)。
    - 接触材料:黄铜和磷青铜。
    - 工作环境:
    - 操作温度范围:一般工业适用温度。
    - 罗马公约RoHS合规性:所有组件均符合环保法规。
    产品特点与优势
    1. 经济高效:AMPLIMITE连接器采用商用标准设计,成本低于军用规格但保留了其可靠性和耐用性。
    2. 多功能性:可选择屏蔽硬件套件或屏蔽外壳套件,满足不同的电磁干扰防护需求。
    3. 灵活设计:可选镀锡或镀锌壳体,并且支持接地凹槽的设计选项。
    4. 兼容性强:这些连接器与尺寸20或22的任何D-subminiature连接器兼容,适用于MIL-C-24308标准。
    应用案例与使用建议
    AMPLIMITE电缆连接器被广泛用于以下场景:
    - 在医疗领域用于高精度的监测设备。
    - 在工业自动化领域作为高速数据传输的关键节点。
    - 在网络设备中作为高密度多通道通信接口。
    使用建议:
    - 对于高频信号传输,建议结合屏蔽硬件套件使用,以增强抗干扰能力。
    - 在布线复杂的情况下,推荐使用直插式连接器以简化安装流程。

    兼容性和支持


    AMPLIMITE电缆连接器具有良好的通用性,能够与多种不同品牌和型号的D-subminiature连接器互换使用。此外,TE Connectivity公司为其产品提供了全面的技术支持和售后服务,包括配件供应、技术咨询和现场技术支持。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 问题:连接松动怎么办?
    - 解决方案:检查连接器是否正确插入并锁定,必要时重新安装。
    2. 问题:信号质量下降怎么办?
    - 解决方案:检查电缆屏蔽层是否完整连接,并考虑增加屏蔽硬件套件。
    3. 问题:接触电阻过大怎么办?
    - 解决方案:检查接触表面是否清洁,并确保使用正确规格的接触部件。
    总结与推荐
    AMPLIMITE电缆连接器及屏蔽硬件套件以其卓越的性价比、广泛的适用性和优良的可靠性在市场上脱颖而出。无论是工业机械、医疗设备还是网络通信领域,这套产品都能满足用户的需求。综合来看,强烈推荐该产品作为工业和通信系统的理想选择。

749808-7参数

参数
额定电流 -
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Male Pins,Plug
颜色 黑色
端接 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

749808-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

749808-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 749808-7 749808-7数据手册

749808-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
