749727-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-749727-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 749727-000

749727-000概述


    产品简介

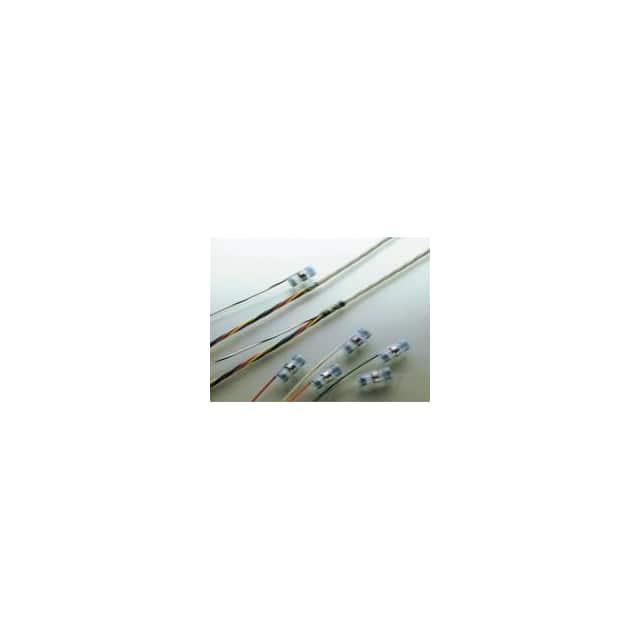

    SOLDER SLEEVE DEVICE TERMINATION WITH LEADS, LOW TEMPERATURE
    这种低温度的焊锡套管装置终端是由Raychem设计和制造的。它主要应用于电缆的环境防护屏蔽终止,适合工作温度范围为-55°C至+125°C。其独特的功能使其适用于各种高要求的应用场合,如工业自动化、通信设备、航空航天等领域。这种焊锡套管设备通过提供一种可靠的电缆终端解决方案,满足了不同环境下对电缆连接稳定性的需求。

    技术参数


    | 参数 | 规格 |

    | 绝缘套管材料 | 辐射交联改性聚偏二氟乙烯(辐射交联改性PVDF),透明蓝色 |
    | 焊料预成型 | 焊料:ANSI J-STD-006标准Cd18类型 |
    助焊剂:ANSI J-STD-004标准ROL0类型 |
    | 可熔环材料 | 稳定的热塑性塑料,颜色:蓝色 |
    | 预装导线 | RAYCHEM 55A0111,符合MIL-W-22759/32标准,多股镀锡铜 |
    | 导线规格 | 20AWG、22AWG、24AWG、26AWG |
    | 导线颜色 | 20AWG:黑色、绿色、白色;22AWG:黑色、绿色、白色 |
    24AWG:黑色、绿色、蓝色、白色 |
    26AWG:黑色、绿色、白色 |
    | 工作温度范围 | -55°C至+125°C |
    | 适用电缆尺寸 | 16.5mm至19.1mm(取决于具体型号) |
    | 终端厚度 | 0.90mm至4.30mm(具体型号有所差异) |

    产品特点和优势


    1. 环境防护屏蔽
    这种焊锡套管装置终端能够为电缆提供高度的环境防护和屏蔽效果,有效防止外界因素对电缆的影响。
    2. 高可靠性
    它通过焊料预成型和助焊剂,确保了焊接过程的可靠性和一致性,减少了人为错误带来的风险。
    3. 广泛的应用范围
    适应多种电缆规格和工作环境,使得这一装置能够在多个行业中广泛应用。
    4. 先进材料
    使用辐射交联改性PVDF材料作为绝缘套管,不仅提供了出色的耐温性能,还增强了机械强度和耐用性。

    应用案例和使用建议


    该产品适用于多种工业环境中的电缆终端解决方案,例如工厂自动化系统、电信基站、航空电子设备等。以下是几点使用建议:
    - 在安装前,严格按照Raychem Process Standard RCPS-100-70标准进行操作,以确保最佳性能。
    - 安装时需注意电缆的准备和清洁,确保没有杂质,以减少接触不良的风险。
    - 对于不同型号的产品,根据电缆的具体规格选择合适的型号,避免尺寸不匹配导致的功能失效。

    兼容性和支持


    兼容性
    这款焊锡套管装置终端可以与多种标准电缆相兼容,适用于20AWG到26AWG的不同规格。此外,其设计也考虑到了与其他标准部件的兼容性,方便进行集成和安装。
    技术支持
    TE Connectivity提供全方位的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助。具体支持方式和细节可通过TE Connectivity官方网站查询。

    常见问题与解决方案


    1. 问题:如何正确选择合适的焊锡套管装置终端?
    解答: 根据电缆的具体规格和工作环境要求,选择相应的型号。建议参考制造商提供的详细尺寸和技术规格表。
    2. 问题:安装时如果遇到焊接不均匀怎么办?
    解答: 仔细检查焊接点,确保预装导线与电缆之间没有杂质或空气泡。必要时,可以重新清洗并重做焊接步骤。
    3. 问题:在高温环境中使用时,如何保证焊锡套管装置终端的稳定性?
    解答: 选择具有优异耐温特性的材料制成的产品,并确保所有部件之间的良好配合。安装后应对终端进行严格测试,以验证其在高温条件下的稳定性。

    总结和推荐


    综上所述,Raychem的SOLDER SLEEVE DEVICE TERMINATION WITH LEADS, LOW TEMPERATURE是一款具有广泛用途和高度可靠性的电子元器件产品。凭借其先进的材料和设计,能够满足不同工业环境下的电缆终端需求。我们强烈推荐此产品用于需要高可靠性和环境防护的应用场合,尤其是那些对电缆连接性能要求较高的工业自动化系统、通信设施以及航空航天领域。

749727-000参数

参数
零件状态 在售
包装方式 盒装

749727-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
